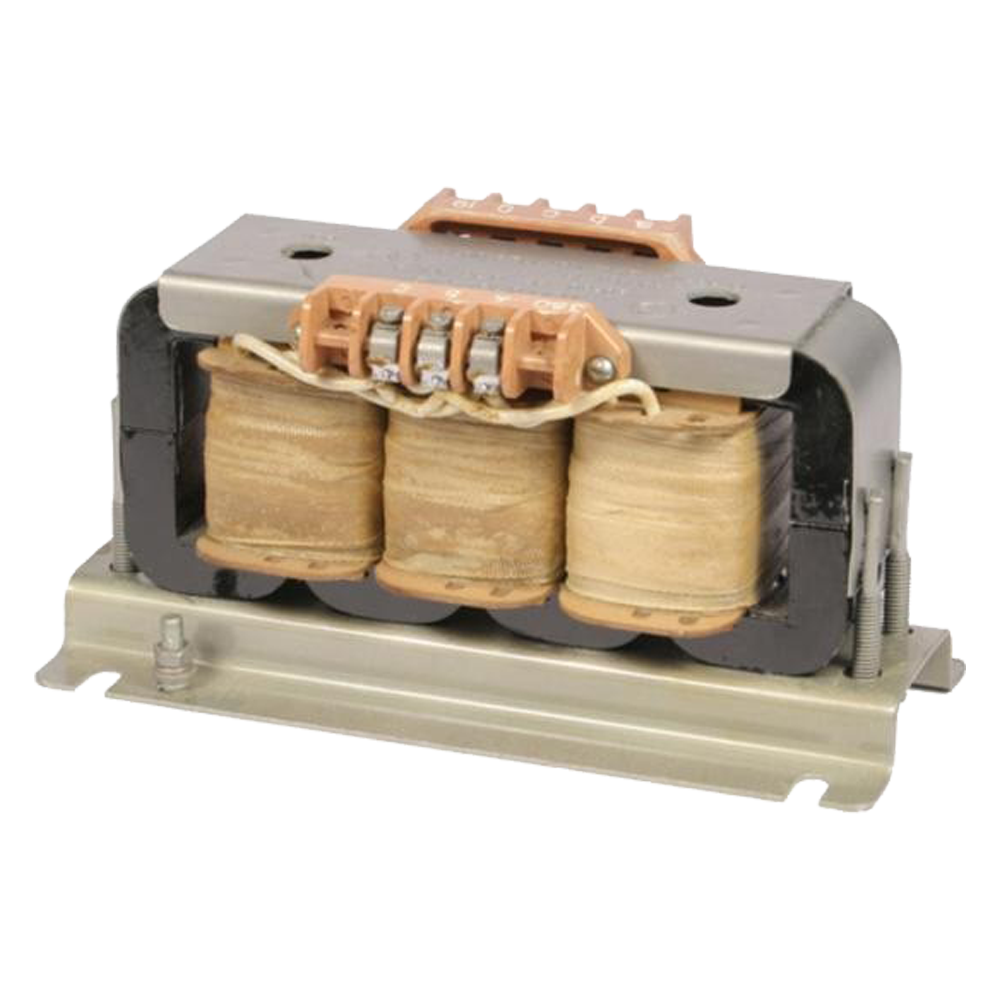

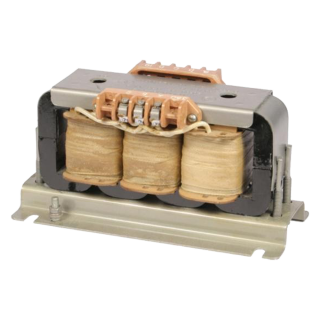

ТСМ трансформаторы силовые сухие многофункциональные

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,1 кВА, 0,4 кВА, 0,5 кВА, 0,16 кВА, 0,25 кВА, 0,63 кВА, 1,0 кВА, 1,6 кВА, 2,5 кВА, 4,5 кВА, 5,0 кВА, 6,3 кВА, 10,0 кВА, 16,0 кВА, 20,0 кВА, 30,0 кВА

Материал обмотки: Медная

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Многофункциональные трехфазные сухие трансформаторы ТСМ предназначены для питания выпрямительных схем, полупроводниковых преобразователей станков, электрических инструментов и других устройств, требующих пониженного трехфазного напряжения.

Технические характеристики

Напряжение первичной обмотки 220 В, 380 В
Напряжение вторичной обмотки 12 В, 19 В, 24 В, 36 В, 42 В, 100 В, 127 В, 220 В
Номинальная частота 50 Гц, 60 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения У2, УХЛ2.3
Исполнение по степени защиты IP00

Структура обозначения, пример заказа

Т
С
М
0,4
220 / 127
У2

Климатическое исполнение и категория размещения

Напряжения первичной / вторичной обмотки, В

Номинальная мощность, кВА

Многоцелевой

Сухой

Трехфазный

Варианты исполнений

Мощность, кВА

Номинальное напряжение обмоток, В

Частота,

Гц

Масса, кг

Габаритные размеры, мм

Первичной

Вторичной

0,1

380; 220

100; 220; 127; 42; 36; 24; 19; 12

50; 60

5,1

235x103x165

0,16

380; 220

100; 220; 127; 42; 36; 24; 19; 12

50; 60

5,1

232x103x165

0,25

380; 220

100; 220; 127; 42; 36; 24; 19; 12

50; 60

5,7

232x103x165

0,4

380; 220

100; 220; 127; 42; 36; 24; 19; 12

50; 60

8,5

247x155x165

0,5

380; 220

100; 220; 127; 42; 36; 24; 19; 12

50; 60

9,1

247x155x165

0,63

380; 220

100; 220; 127; 42; 36; 24; 19; 12

50; 60

9,65

247x155x165

1,0

380; 220

100; 220; 127; 42; 36; 24; 19; 12

50; 60

19,5

255x170x215

1,6

380; 220

12-1000

50; 60

22,5

255x160x235

2,5

380; 220

12-1000

50; 60

24,5

260x212x235

4,0

380; 220

12-1000

50; 60

37,0

270x242x253

5,0

380; 220

12-1000

50; 60

46,0

280x242x325

6,3

380; 220

24-1000

50; 60

46,2

280x242x325

10,0

380; 220

24-1000

50; 60

85,0

364x315x445

16,0

380; 220

36-1000

50; 60

133,0

534x365x560

20,0

380; 220

42-1000

50; 60

164,0

510x365x560

30,0

380; 220

70-1000

50; 60

188,0

600x365x610

Стандартный комплект поставки

  • Трансформатор силовой сухой ТСМ.
  • Паспорт.
