ТТ-0,66-ТШЛ трансформаторы тока

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТТ-0,66-ТШЛ предназначены для передачи сигнала измерительной информации измерительным приборам измерения, защиты и управления. Устанавливаются в комплектные распределительные устройства (КРУ).

Трансформаторы ТТ-0,66-ТШЛI, -ТШЛII рассчитаны для эксплуатации в климатическом исполнении У, категории размещения 2 и 3, а ТТ-0,66-ТШЛIII..-ТШЛVIII – в климатическом исполнении У и Т категории размещения 2 и 3 по ГОСТ 15150-69.

Технические характеристики

Класс точности основной вторичной обмотки 0,2S, 0,5, 0,5S, 10P
Номинальная вторичная нагрузка 2,5 ВА, 5 ВА, 10 ВА, 30 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, Т3, У2, У3
Конструктивное исполнение ТШЛI; ТШЛII; ТШЛIII; ТШЛIV; ТШЛV; ТШЛVМ; ТШЛVI; ТШЛVII; ТШЛVIII;ТШЛII1; ТШЛII2; ТШЛII3

Структура обозначения, пример заказа

ТТ
0,66
ТШЛI
2000
5
У2

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Конструктивное исполнение

Номинальное напряжение, кВ

Наименование модели

Варианты исполнений

Конструктивное исполнение

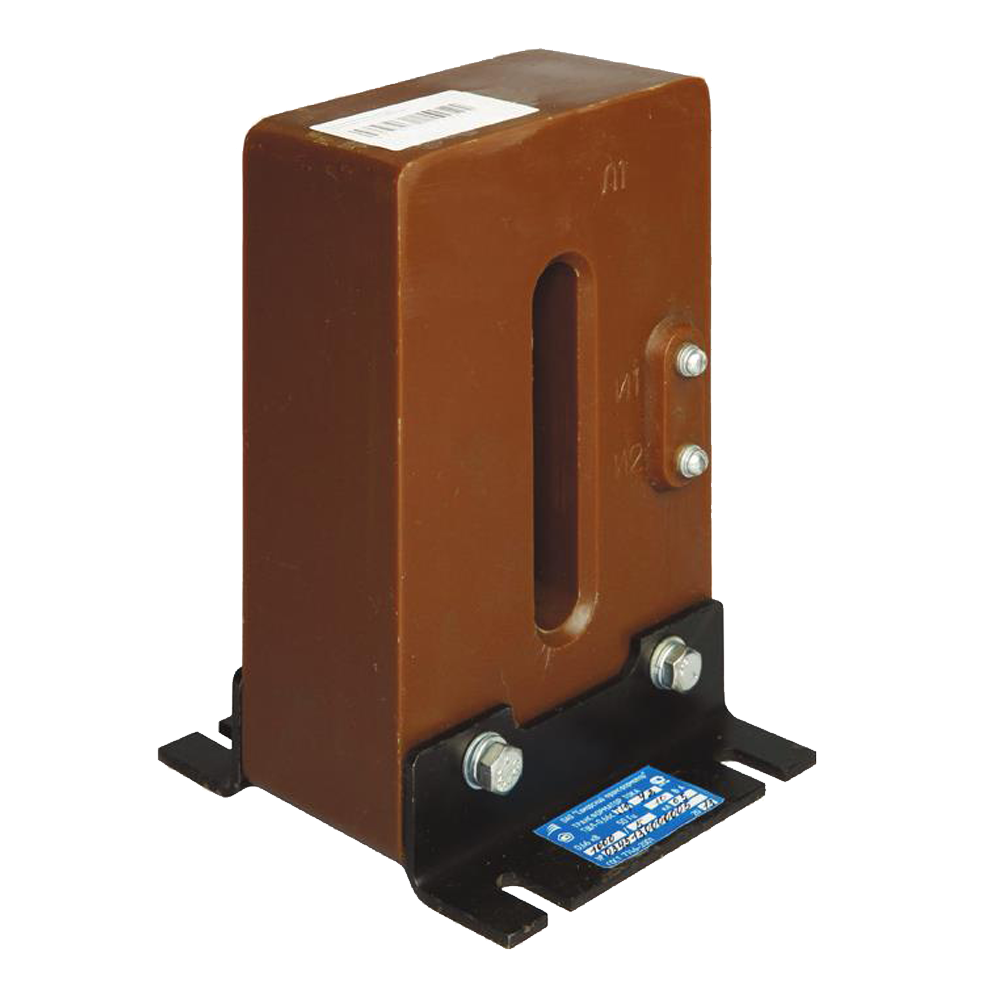

ТШЛI

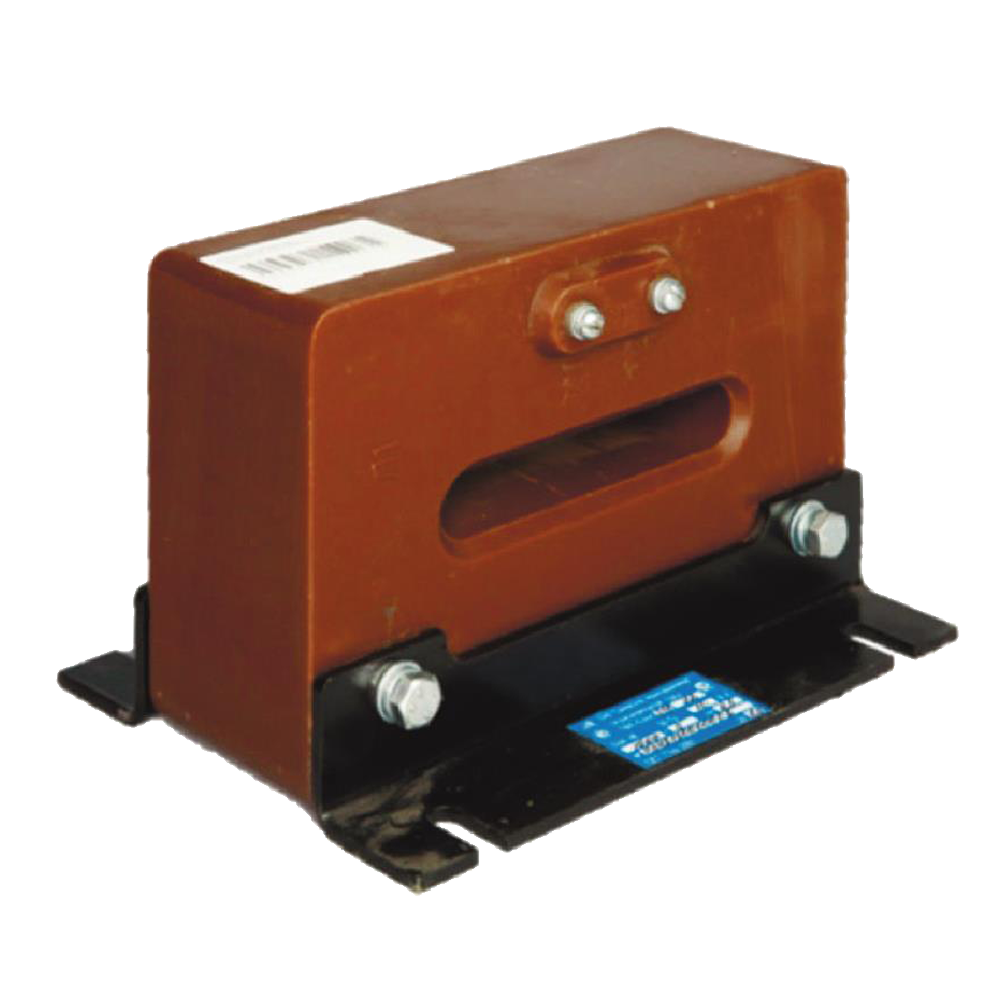

ТШЛII

ТШЛIII

ТШЛIV

ТШЛV

ТШЛVМ

ТШЛVI

ТШЛVII

ТШЛVIII

Номинальное напряжение, кВ

0,66

Номинальная частота, Гц

50

Номинальный первичный ток, А

400-3000

400-2500

800-2500

400-800

150-600

100-300

2500-3000

50-100

Номинальный вторичный ток, А

5

1

5

Номинальная вторичная нагрузка
с коэффициентом мощности
cos φ2=0,8, ВА

10

30

10

5

2,5; 5

2,5

30

2,5; 3,75; 5

Класс точности

обм. №1

0,5S; 0,5

0,5

0,5

0,2S; 0,5S; 0,5; 10Р

0,5

0,5S;

0,5

0,5S;

0,5; 10Р

обм. №2

-

1

-

-

-

-

-

Кратность трехсекундного тока термической стойкости, не менее

-

25

-

25

-



Исполнение

Ном. перв. ток, А

Ном. втор. ток, А

Класс точности

Ном. втор. нагрузка, ВА

Масса, кг

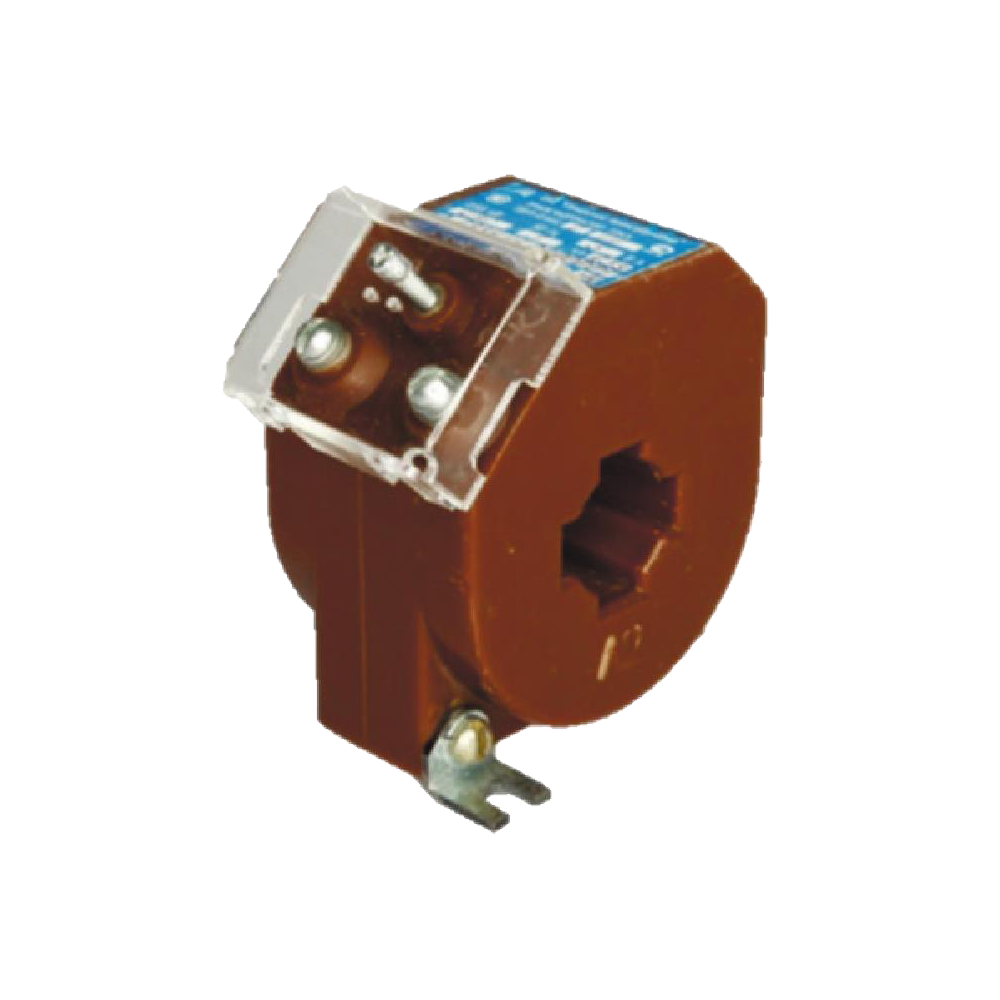

ТТ-0,66-ТШЛII1

100, 150

1; 5

0,5

5

1,0

200, 250, 300, 400, 500

0,5S; 0,5

5; 10

600

5

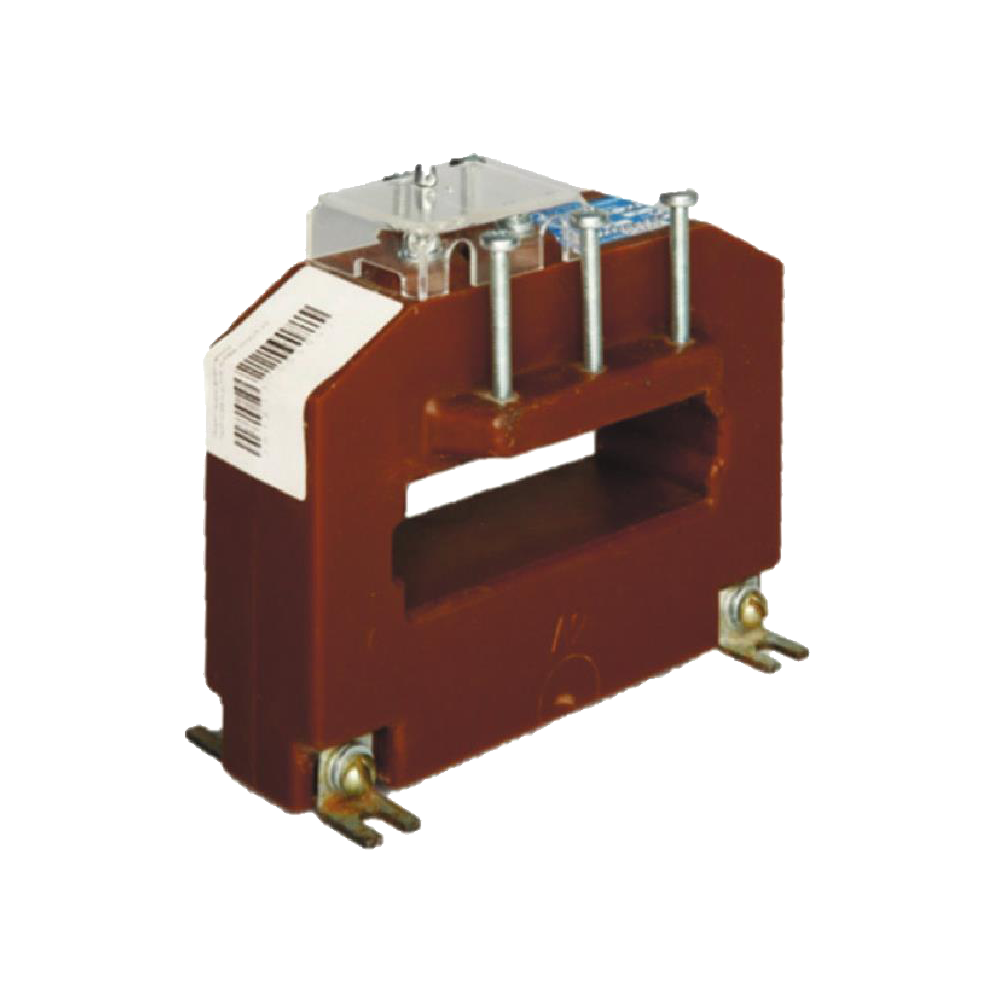

ТТ-0,66-ТШЛII2

300, 400, 500, 600, 750, 800, 1000, 1200, 1500

1; 5

0,5S; 0,5

5; 10

3,15

2000, 2500

5

0,5S; 0,5

5; 10

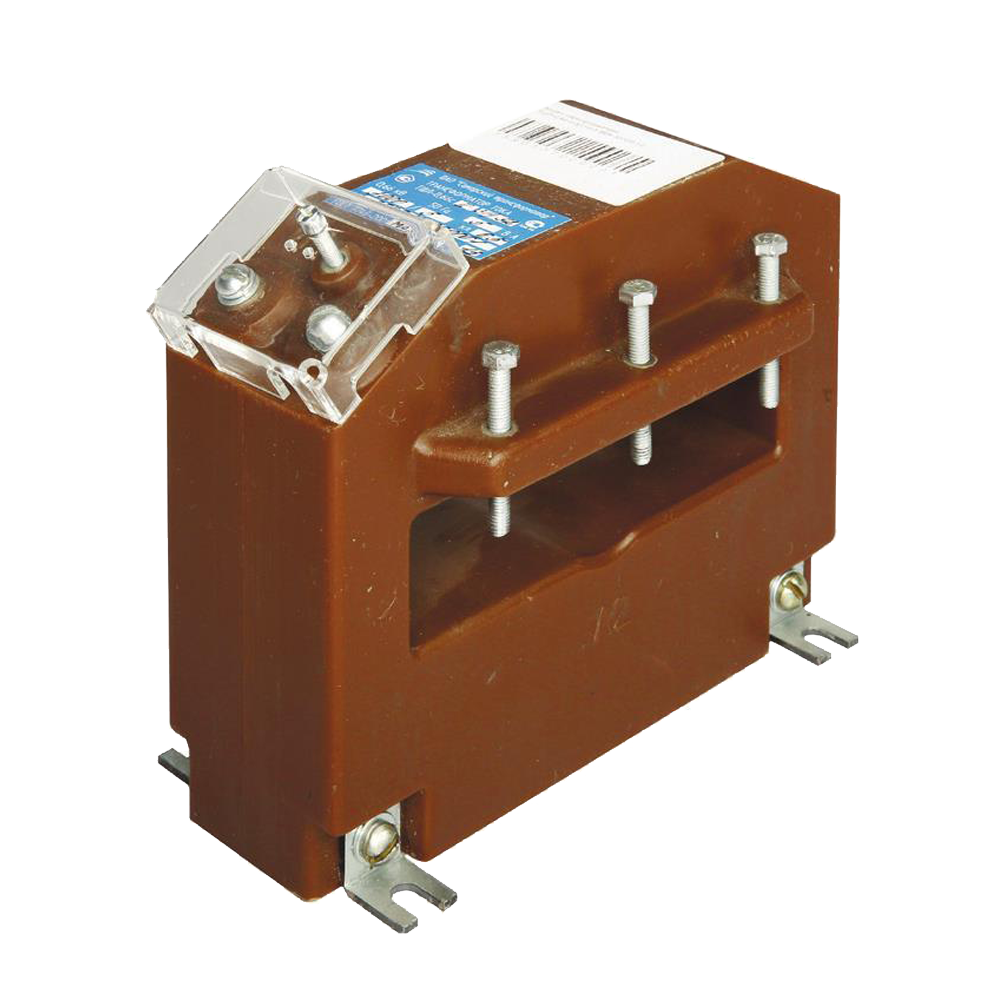

ТТ-0,66-ТШЛII3

600, 750, 800, 1000,
1200, 1500, 2000,
2500, 3000, 4000

1; 5

0,5S; 0,5

5; 10

6,0

Стандартный комплект поставки

  • Трансформатор ТТ-0,66-ТШЛ.
  • Паспорт.
