ТШП-0,66 трансформаторы тока шинные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТШП-0,66 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 / 60 Гц с номинальным напряжением до 0,66 кВ включительно.

Измерительные трансформаторы ТШП-0,66 классов точности 0,2; 0,5; 0,2S и 0,5S применяются в схемах учета для расчета с потребителями, класса точности 1,0 - в схемах измерения.

Условия эксплуатации ТШП-0,66:

  • Высота установки над уровнем моря – не более 1000 м.
  • Температура окружающей среды при эксплуатации от -45...+50°С, при транспортировке и хранении -50...+50°С.
  • Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, химически активных газов и агрессивных паров в концентрациях, разрушающих металлы и изоляцию (атмосфера типа II по ГОСТ 15150).

Конструкция трансформаторов ТШП-0,66

Рабочее положение трансформаторов ТШП-0,66 в пространстве – любое. Крепление трансформатора осуществляется с помощью опорных лапок.

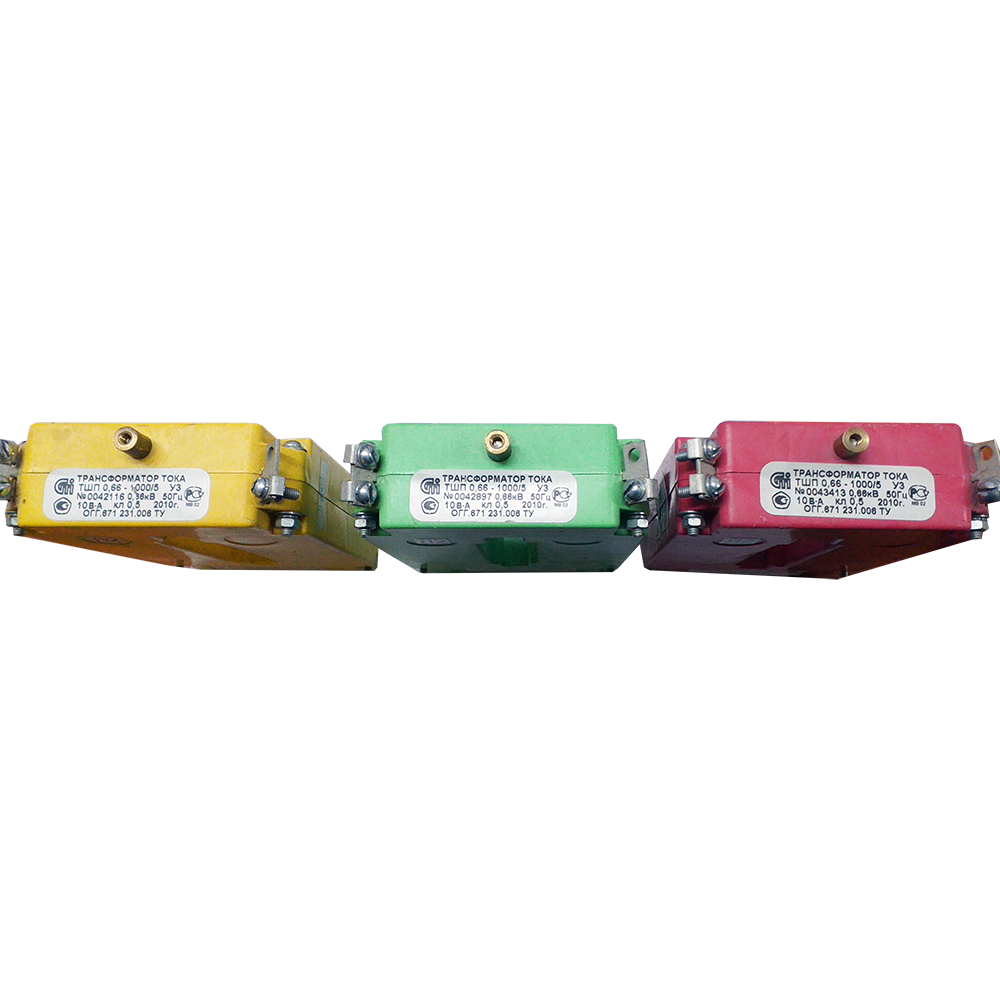

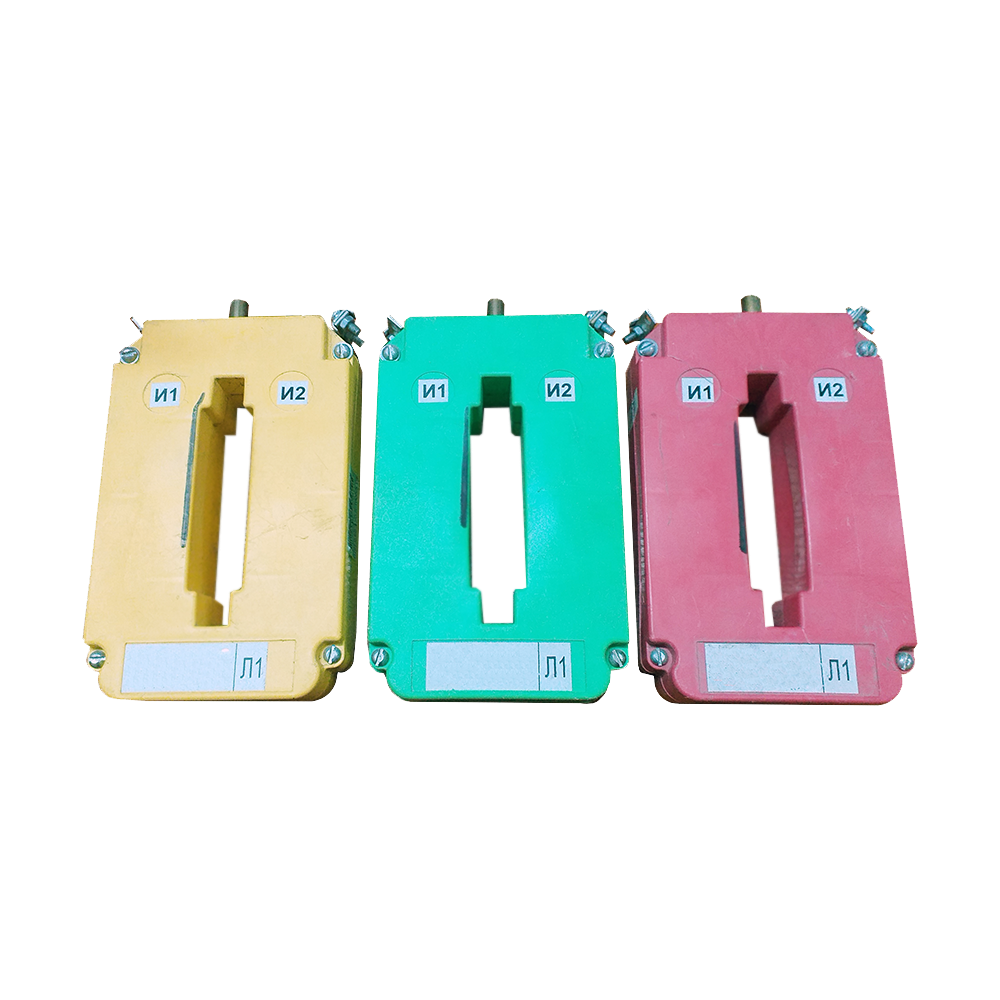

Трансформаторы ТШП-0,66 имеют изоляцию класса нагревостойкости "В" по ГОСТ 8865, корпус выполнен из трудногорючего самозатухающего термопласта. Сами корпуса имеют три различных цвета - желтый, зеленый и красный, что является общепринятой пофазной цветовой маркировкой. Трансформаторы ТШП-0,66 комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

Шинные трансформаторы тока ТШП-0,66 не имеют собственной первичной обмотки, ее роль выполняет шина или кабель распределительного устройства, проходящие через внутреннее окно трансформатора. Вторичная обмотка выполняется на тоpоидальном магнитопроводе (для первичных токов до 1000 А) или на прямоугольном магнитопpоводе (для первичных токов от 1000 А до 2000 А). Главная изоляция между шиной и вторичной обмоткой трансформаторов обеспечивается изоляцией шины. Трансформаторы ТШП-0,66 могут комплектоваться вторичными медными шинами, покрытыми оловом.

Технические характеристики

Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,2S, 0,5, 0,5S, 1
Номинальная вторичная нагрузка 1 ВА, 2 ВА, 2,5 ВА, 3 ВА, 5 ВА, 10 ВА, 15 ВА, 20 ВА, 25 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т3, У3
Конструктивное исполнение Шинные
Вес 0,6...0,9 кг (без шины); 0,8...2,5 кг (с шиной)

Структура обозначения, пример заказа

ТШП-0,66
10
0,5
600/5
У3

Климатическое исполнение и категория размещения

Номинальный первичный / вторичный ток, А

Класс точности вторичной обмотки

Номинальная мощность, ВА

Тип трансформатора тока

Варианты исполнений

Класс точности

Номинальный первичный ток, А

Окно под шину, мм

Номинальный вторичный ток, А

Номинальная вторичная нагрузка, ВА

1

40; 50

31х7; Ø21

1;5

1

0,5

50

5

1

0,5

75

1; 5

1-2

0,5

80

1-2,5

0,5S; 0,5

100; 150

1-3

0,2S; 0,5S; 0,5; 1

200; 250; 300

1-5

1

300

10

0,2S; 0,5S; 0,2; 0,5;  1

400

1-10

1

50

51х9;
Ø28

1

1

0,5

75; 80

1-2

0,5S; 0,5

100; 150

1-3

0,5

100

5

1-2,5

0,5S; 0,5

150

5

1-3

0,5S; 0,5; 1

200

1; 5

1-5

0,2S; 0,5S; 0,2; 0,5; 1

250; 300; 400

1; 5

1-5

0,2S; 0,5S; 0,2; 0,5; 1

400

1; 5

10

0,2S; 0,5S; 0,2; 0,5; 1

500; 600; 750; 800

1-10

0,2S; 0,5S; 0,2

600; 750; 800

15

0,2S; 0,5S; 0,2

800

20

0,5; 1

750; 800

15; 20; 25

0,5

200

11х103;
21х75

5

1

1

1-2,5

0,5S; 0,5; 1

300

1; 5

1-2,5

1

3; 5

0,5; 1

400

1-5

0,5S

1-3

0,5S; 0,5; 1

500; 600

1; 5

1-5

1

600

1; 5

10

0,2S; 0,2

1

1-3

0,5; 1

750; 800

1; 5

10

0,2S; 0,5S; 0,2; 0,5; 1

1-5

1000; 1200; 1500; 2000

1;5

1-10

1500; 2000

15



Стандартный комплект поставки

  • Трансформатор ТШП-0,66 (поставка производится в коробках по 3 штуки: желтый, зеленый, красный).
  • Паспорт.

Дополнительная комплектация, опции

  • Шина.
  • Комплект деталей для крепления шины.

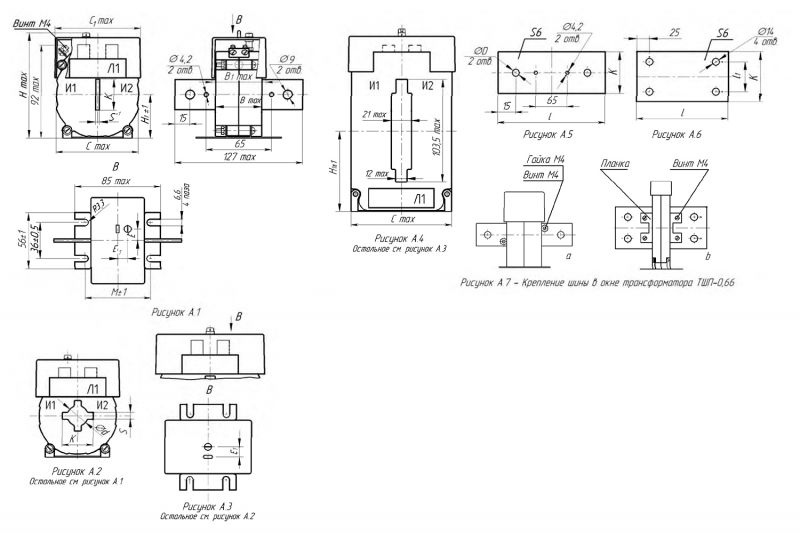

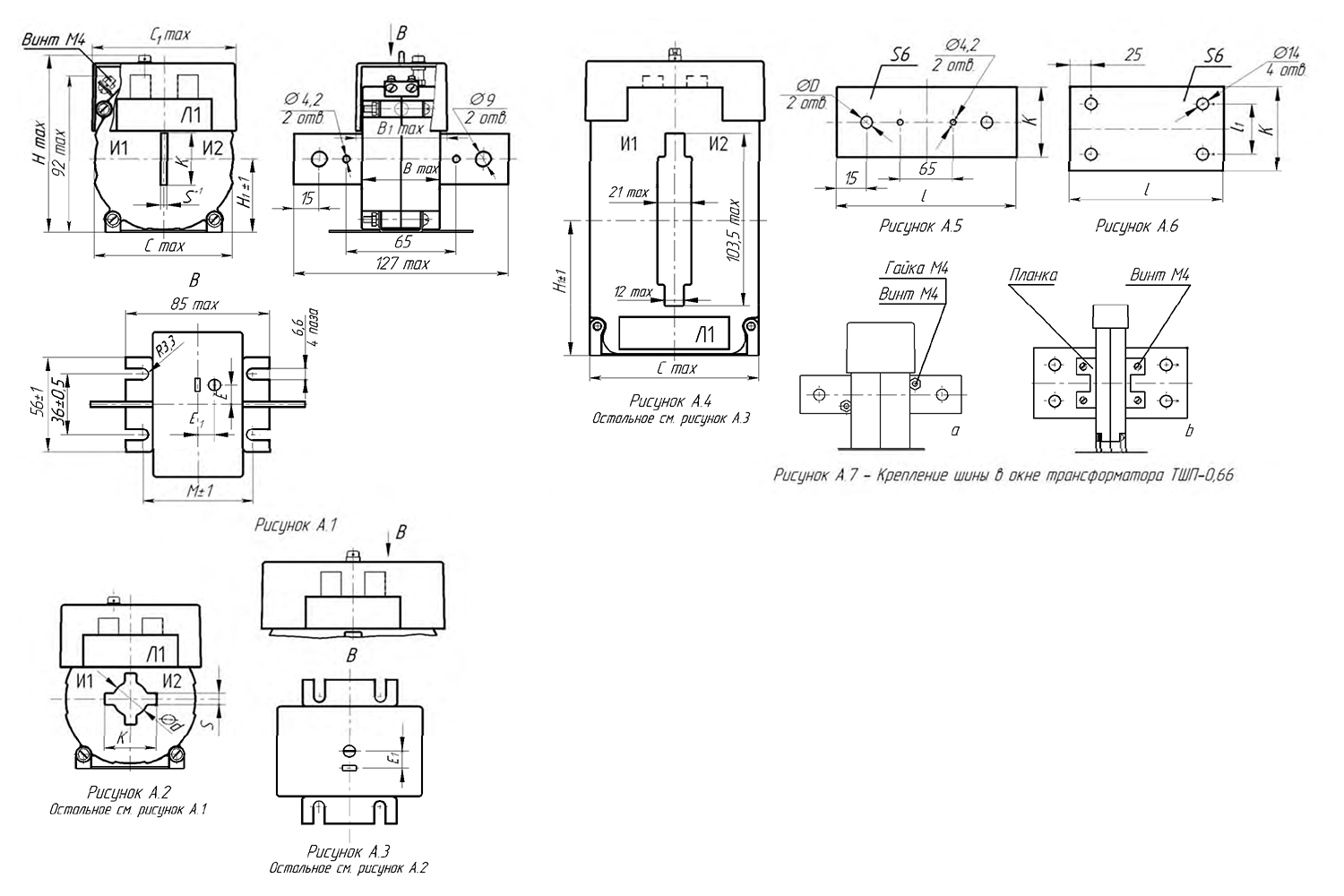

Чертеж ТШП-0,66

тшп-0,66 габариты

Тип трансфор­матора

Номинальный первичный ток, А

Рисунок

Размеры, мм

Размеры медных шин, мм

Крепление шины по рисунку

С

C1

В

B1

Н

H1

Е

E1

М

d

Рисунок

К

S

D

l

l1

ТШП-0.66

20-400

А2

76

83

40

47

10З

45

11,25

10

65

21

А5

30

6

11

127

-

А7(а)

75-800

АЗ

105

108

44

51

131

54

-

58

28

50

152

-

400-1250

А4

99

106

35

41

188

82

9

-

А6

80

14

182

40

А7(b)

1500-2000

100

60

Скачать документацию

ТШП-0,66 трансформатор тока. Руководство по эксплуатации.
