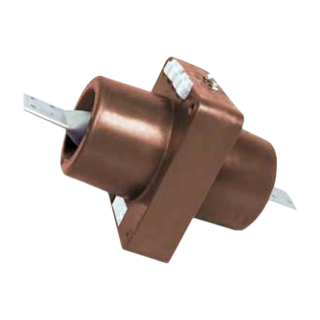

ТПОЛ-10 трансформаторы тока проходные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Материал обмотки: Медная

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТПОЛ-10 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления. Трансформаторы подходят для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно. Трансформаторы ТПОЛ-10 встраиваются в распределительные устройства и токопроводы.

Особенности измерительных трансформаторов ТПОЛ-10:

  • Рабочее положение - любое.
  • ТПОЛ-10 для дифференциальной защиты поставляются по спец. заказу.
  • Температура окружающего воздуха - от -45°С до +40°С для исполнения «У3» и -10...+45°С для исполнения «Т3».
  • Окружающая среда не должна содержать взрывоопасных соединений, пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию.

Конструкция трансформаторов тока ТПОЛ-10

Измерительные трансформаторы ТПОЛ-10 выполнены в виде проходной конструкции, содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе.

Для исполнений трансформаторов ТПОЛ-10, ТПОЛ-10-1, ТПОЛ-10-4 обмотка, предназначенная для измерения и учета электроэнергии, обозначается №1; обмотка для питания цепей защиты, автоматики, сигнализации и управления - №2. При исполнении трансформаторов 10Р/10Р обе вторичные обмотки предназначены для защиты. Для исполнений трансформаторов ТПОЛ-10-1-3,ТПОЛ-10-3, ТПОЛ-10-4-3 обмотка, предназначенная для измерения и учета электроэнергии, обозначается №1, обмотки для питания цепей защиты, автоматики, сигнализации и управления - №2 и №3.

Крепление трансформаторов осуществляется с помощью литого фланца, в котором имеются четыре установочные втулки. На фланце размещена табличка технических данных. Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

Технические характеристики ТПОЛ-10

Параметры

Значения

ТПОЛ-10,
ТПОЛ-10-1,
ТПОЛ-10-1-3,
ТПОЛ-10-2,
ТПОЛ-10-3

ТПОЛ-10-4, ТПОЛ-10-4-3

Номинальное напряжение, кВ

10 или 11*

Наибольшее рабочее напряжение, кВ

12

Номинальная частота переменного тока, Гц

50 ил 60*

Номинальный первичный ток, А

10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000

Номинальный вторичный ток, А

1; 5

Номинальная вторичная нагрузка, ВА, вторичных обмоток:
для измерений при cos ф = 1
для измерений при cos ф = 0,8 (нагрузка индуктивно-активная)
для защиты при cos ф = 0,8 (нагрузка индуктивно-активная)



1; 2; 2,5
3; 5; 10; 15; 20; 25; 30 (10 - стандарт)
3; 5; 10; 15; 20; 25; 30 (15 - стандарт)

Номинальный класс точности вторичной обмотки:
для измерений
для защиты



0,2; 0,2S; 0,5S; 0,5; 1,0
10Р (5Р по заказу)

Класс точности вторичных обмоток по ГОСТ 7746:
для измерений
для защиты



0,2S; 0,2; 0,5S; 0,5; 1
5Р;10Р

Номинальная предельная кратность вторичной об­мотки для защиты**, не менее, при номинальном первичном токе, А:
10 – 400
600; 1000
800
1500
2000



10
16
20
23
19

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений**, не более в клас­се точности при номинальном первичном токе, А



0,2S; 0,5S

10-2000

10

0,2

10-1000
1500; 2000

10
17

0,5; 1

10; 15; 20; 30; 50; 75; 100; 150; 300
40; 80; 200; 400
600
800; 1000
1500
2000

12
14
16
17
20
24

Кратность трехсекундного тока термической стойко­сти при номинальном первичном токе, А:
10; 15
20; 30
40; 100; 150; 300; 400
50; 75; 80; 200
600; 800
1000; 1500
2000



76
38
45
40
32
27
21

-

Кратность тока электродинамической стойкости при номинальном первичном токе, А:
10; 15
20; 30
40; 100; 150; 300; 400
50; 75; 80; 200
600; 800
1000
1500
2000



193
96
114
102
81,5
68,7
66,7
50

-

Односекундный ток термической стойкости, кА, при номинальном первичном токе, А:
10; 20
30; 40
50
75; 80
100
150
200
300-600
800
1000
1500; 2000

-



1,8
3,5
5
7,4
10
12,5
20
40
46
58
115

Ток электродинамической стойкости, кА, при номинальном первичном токе, А:
10; 20
30; 40
50
75; 80
100
150
200
300-600
800
1000
1500; 2000

-



4,5
8,9
12,8
18,6
25,5
31,8
51
102
115
146
289

Примечания:
1. *Только для поставок на экспорт.
2. ** Значение номинальной предельной кратности вторичной обмотки для защиты приведено при номинальной вторичной нагрузке 15 В∙А
3. Возможно изготовление трансформаторов с параметрами отличными от номинальных.
4. Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода.
5. Длина выводов вторичных обмоток оговаривается в заказе.

Структура обозначения, пример заказа

ТПОЛ
10
2
0,5/10Р
600/5А
У3

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Коэффициент трансформации

Класс точности

Номер конструктивного исполнения по количеству вторичных обмоток (1, 2, 3 или 4)

Класс напряжения, кВ

Тип трансформатора

Варианты исполнений

ТПОЛ-10-1 с резьбовыми первичными контактами.
ТПОЛ-10-2 с выводами вторичных обмоток из гибкого многожильного провода длиной 4500 мм.
ТПОЛ-10-3 с тремя вторичными обмотками.

Тип трансформатора

Номинальный первичный ток, А

Размеры, мм

Рисунок (см. раздел "Чертежи")

Масса, кг

S

d

Н

В

С

h



ТПОЛ-10;

ТПОЛ-10-2

300, 400, 600

5 или 6,5

9

32

250

414

-

1

20

800

9,5

13

1000

11,5

13

1500, 2000

18

13

10-250

6

11

40

2

ТПОЛ-10-1

300-2000

-

32

-

4

ТПОЛ-10-3

10-250

6

11

140

352

513

26

5

32

300-2000

См. ТПОЛ-10; ТПОЛ-10-2

70

290

454

42

25



Тип трансформа­тора

Номинальный первичный ток, А

H, мм

Рисунок (см. раздел "Чертежи")

Масса, кг

ТПОЛ-10-4

10-200

20

5



27±1

300, 400

22

600-2000

-

6

ТПОЛ-10-4-3

10-200

20

5, 7



31±1

300, 400

22

600-2000

-

6, 7

Стандартный комплект поставки

  • Трансформатор ТПОЛ-10.
  • Техническое описание и инструкция по эксплуатации.
  • Паспорт.

Чертежи ТПОЛ-10



тпол-10 габаритные размеры тпол-10 габариты
тпол-10 чертежи и схемы

Скачать документацию

ТПОЛ-10 трансформаторы тока проходные. Руководство по эксплуатации.
