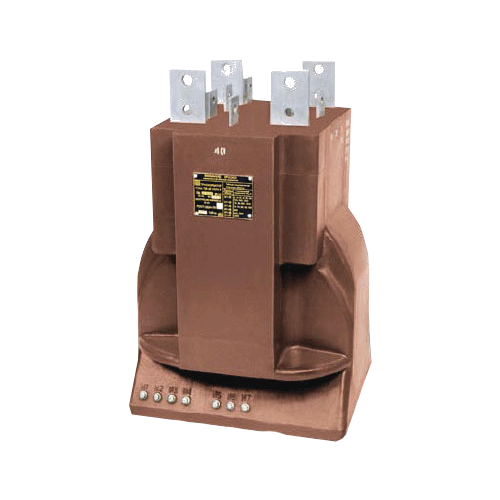

ТЛЛ-35 трансформаторы тока лабораторные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 35 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТЛЛ-35 предназначены для питания цепей измерения тока, мощности и энергии, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 35 кВ.

Лабораторные трансформаторы тока ТЛЛ-35 используются в качестве испытательного оборудования в лабораториях и на испытательных станциях промышленных предприятий.

Изготавливаются в исполнении "УХЛ" и "Т" категории размещения 4.2 по ГОСТ 15150. Рабочее положение - вертикальное.

Технические характеристики

Номинальное напряжение, кВ

35

Номинальная частота переменного тока, Гц

50 или 60

Номинальный первичный ток, А

5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000, 3000

Номинальный вторичный ток, А

5

Номинальная вторичная нагрузка при коэффициенте мощности cos ф = 0,8, В.А

15

Класс точности

0,05 или 0,1

Кратность трехсекундного тока термической стойкости

4

Кратность тока электродинамической стойкости

10

Продолжительность непрерывной работы, ч

4

Длительность нерабочего интервала, ч, не менее

4

Одноминутное испытательное напряжение промышленной частоты, кВ

54

Масса, кг

102

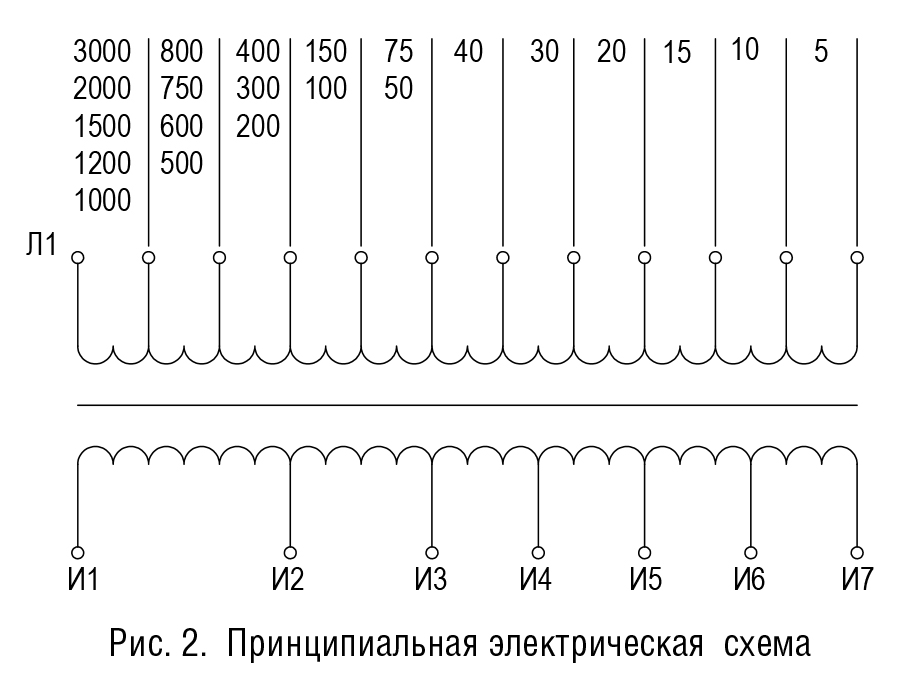

Подсоединения вторичных выводов

Выводы вторичной обмотки

Номинальный первичный ток, А

И1 - И2

5, 10, 20, 40, 50, 100, 200, 500, 1000

И1 - И3

15, 30, 600, 1200

И1 - И4

75, 150, 300, 750, 1500

И1 - И5

800

И1 - И6

400, 2000

И1 - И7

3000

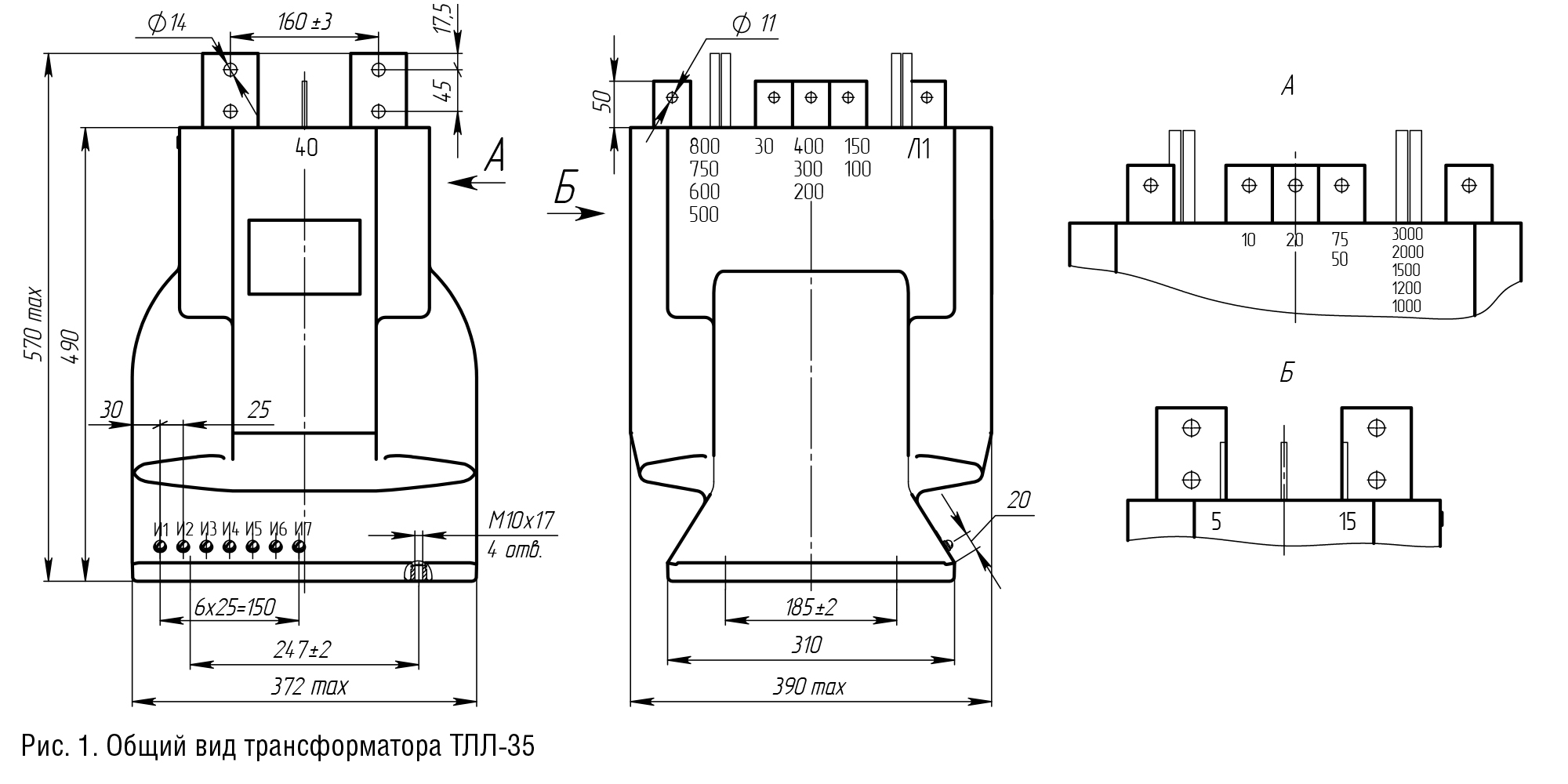

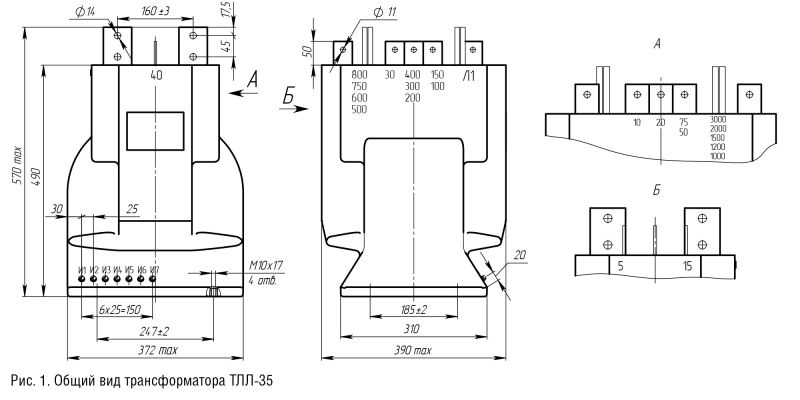

Габаритные чертежи

Стандартный комплект поставки

  • Трансформатор ТЛЛ-35.
  • Руководство по эксплуатации.
  • Паспорт.
