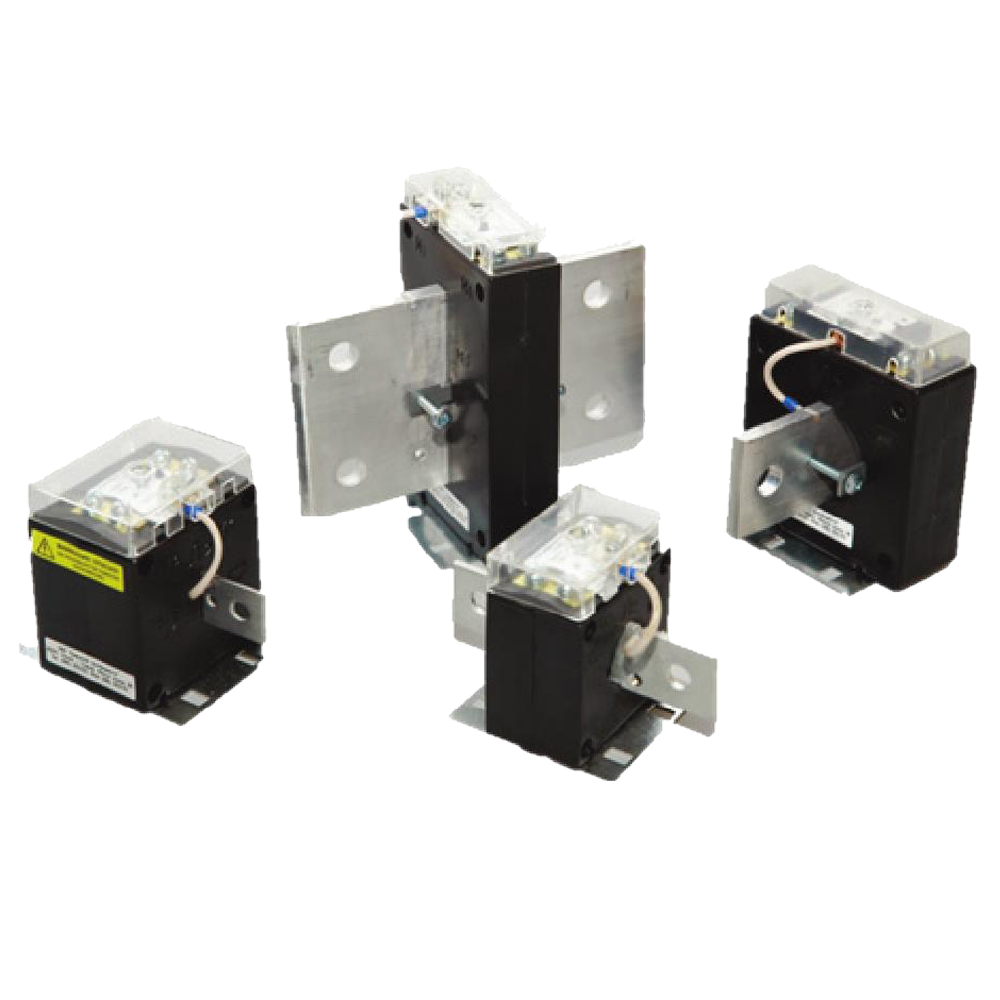

Т-0,66, ТШ-0,66 трансформаторы тока (ОЭНТ)

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): 378,00 - 2 287,20 руб.

Описание

Трансформаторы тока Т-0.66 и ТШ-0.66 предназначены для передачи сигнала измерительной информации различным электротехническим устройствам (измерительным приборам, автоматики, сигнализации, управления) и изолирования цепей вторичных соединений от высокого напряжения. Используются в установках переменного тока частоты 50 Гц на класс напряжения до 0,66 кВ.

Т-0.66 и ТШ-0.66 могут изготавливаться с усиленным фланцем (исполнение Л), без фланца (исполнение Н), в корпусе из самозатухающего материала (исполнение С), или с дополнительным потенциальным выводом для подключения счетчиков электроэнергии (исполнение П).

Особенности трансформаторов Т-0.66 и ТШ-0.66:

  • Широкий диапазон номиналов по току (5…1000) А.
  • Номинальный вторичный ток 1 или 5 А.
  • Различные исполнения корпуса.
  • Стабильные классы точности: 0,2S, 0,2, 0,5S, 0,5.

Конструкция Т-0.66 и ТШ-0.66

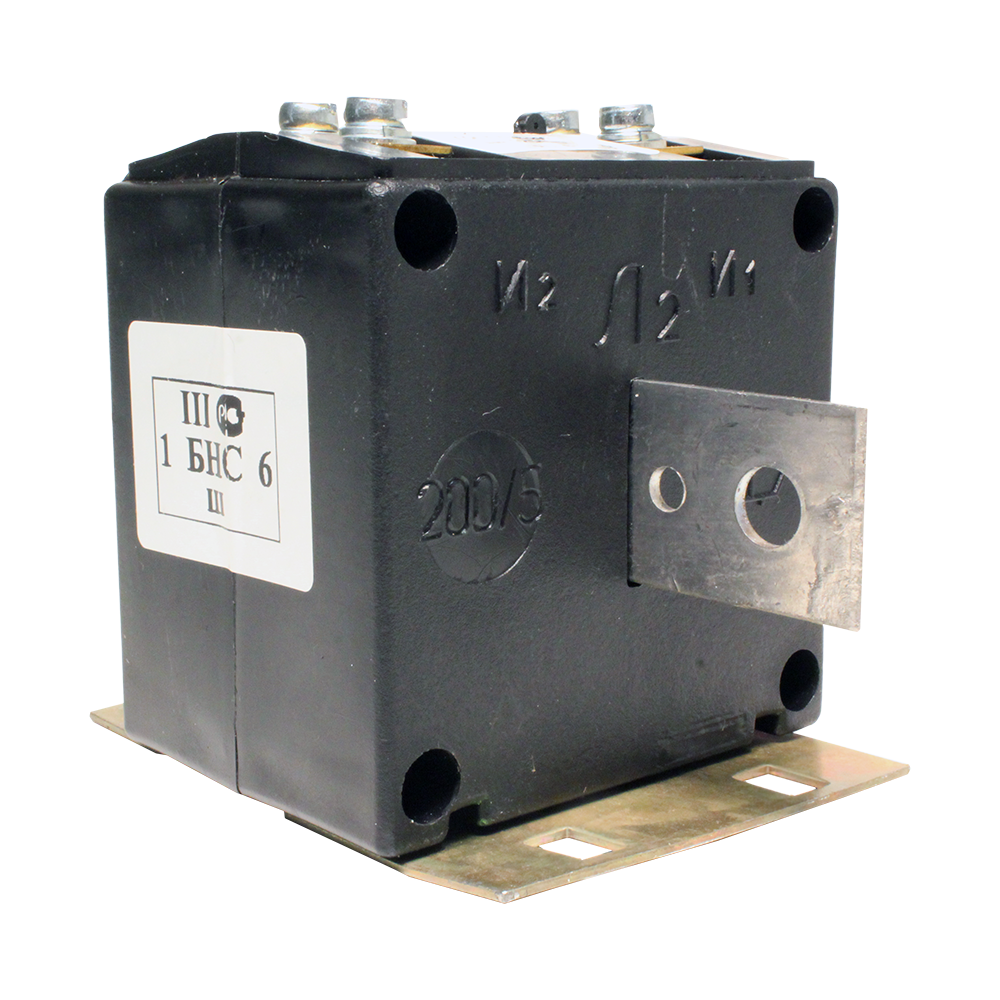

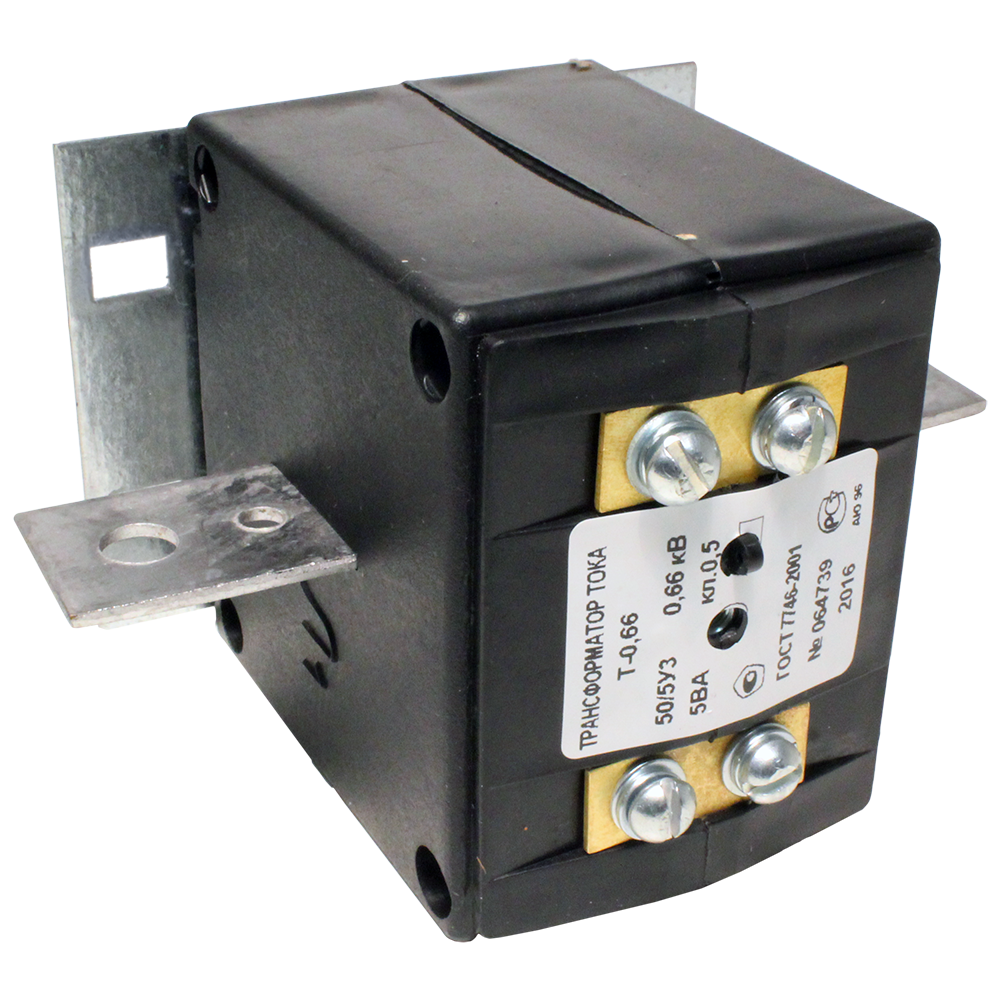

Т-0.66 представляет собой катушечный трансформатор, ТШ-0.66 являются шинным. Обе модели выполнены в виде опорной конструкции, имеют один коэффициент трансформации и одну вторичную обмотку для измерений.

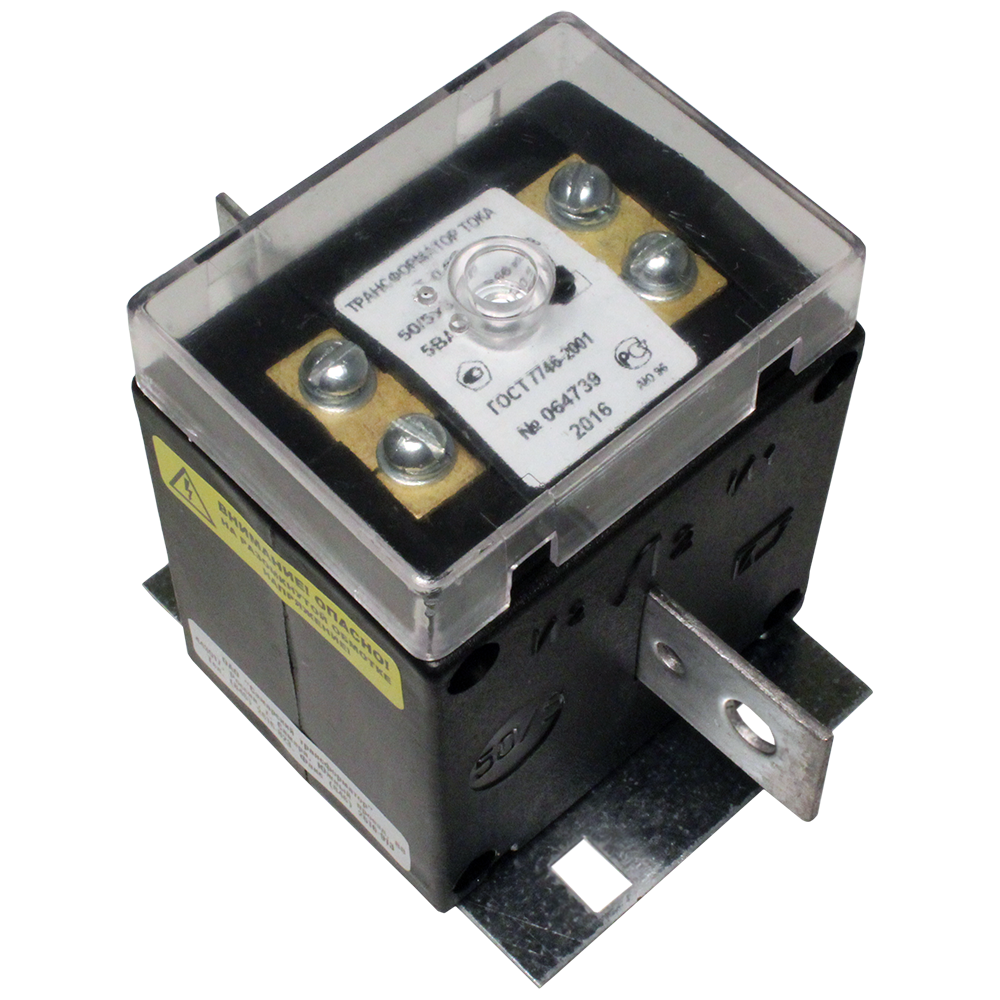

В конструкцию трансформаторов Т-0.66 и ТШ-0.66 входит бумажно-лаковая изоляция, магнитопровод, пластиковый корпус и фланец для крепления к конструкции электроустановки. Выводы вторичной обмотки расположены на корпусе трансформаторов и защищены от несанкционированного доступа крышкой.

Технические характеристики

Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,2, 0,2S, 0,5, 0,5S, 1, 3
Номинальная вторичная нагрузка 5 ВА, 10 ВА, 30 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения У3
Конструктивное исполнение Опорные, Шинные

Структура обозначения, пример заказа

Т
0,66
1
С
0,5S
150
5
5
У3

Климатическое исполнение

Номинальная мощность, ВА

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности

Дополнительный шифр исполнения (при наличии): Л - с усиленным фланцем, С – с самозатухающим корпусом, Н – без фланца, П – с потенциальным выводом

Номер конструктивного исполнения

Номинальное напряжение, кВ

Обозначение модели: Т или ТШ

Варианты исполнений

Номинальный
первичный

ток, А

Номинальный
вторичный ток, А

Номинальная вторичная нагрузка, ВА

Класс
точности

Номер конструктивного исполнения (см. раздел "Скачать документацию")

Масса, не более, кг

5-75, 100, 150

5

5

0,5

1

0,7

20-75, 100, 150, 200

10

5-75, 100, 150, 200

5

0,2S; 0,2; 0,5S

20-75, 100, 150, 200

10

0,5S

20-200

30

1

0,8

100

5

1; 3

2

0,8

150

0,5S; 0,5; 1

0,8

200

0,5S; 0,5

0,7

250

0,5S; 0,5

300

0,2S; 0,2;
0,5S; 0,5

400

100

1; 3

0,8

150

0,5; 1

0,8

200

0,5

0,7

250

0,5

300; 400

0,2S; 0,2; 0,5S; 0,5

300; 400

10

0,5

400

0,5S

300; 400

30

1

0,8

400; 500; 750

5

0,5S; 0,5

3

1,0

600

0,2; 0,5S; 0,5

600

0,2S

0,85

600

10

0,2S; 0,2

500; 600; 750

0,5

1,0

800

5, 10

0,2S

0,9

800

5, 10

0,2; 0,5S; 0,5

1,05

800

30

0,5S; 0,5

400; 600; 800

5

0,5S; 0,5

4

1,3

1000

5, 10

0,2S; 0,2

1000; 1200

5, 10

0,5S; 0,5

1,5

1000

30

0,5

1500

10

0,2; 0,2S

1,4

1500

10

0,5S; 0,5

1,5

1500

30

0,5;1

1600

30

0,2S

2000

5; 10

0,2S; 0,2; 0,5S; 0,5

2,5

2000

30

0,5

10-75, 100, 150

1

5

0,5

1

0,6

10-75, 100, 150,200

10

0,75

200, 250

5, 10

2

0,7

250

300

5, 10

400

200

5

250

300

5;10

400

600

5, 10,30

0,2; 0,5S; 0,5

3

1,15

800

5, 10,30

0,2; 0,5S; 0,5

1,2

1000

5, 10,30

0,2; 0,5S; 0,5

4

1,4

Примечания: трансформаторы Т-0,66 и ТШ-0,66 конструктивного исполнения 2, 3 и 4 поставляются со съемной шиной.

Стандартный комплект поставки

  • Трансформатор Т-0,66 или ТШ-0,66.
  • Паспорт.

Скачать документацию

Т-0,66, ТШ-0,66 трансформаторы тока. Габаритные и установочные размеры.

Т-0,66, трансформаторы тока. Руководство по эксплуатации.



Чтобы правильно подобрать трансформаторы тока Т-0.66, ТШ-0.66, узнать стоимость Т-0.66, ТШ-0.66, купить трансформаторы Т-0.66, ТШ-0.66, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdtransformator.ru.
