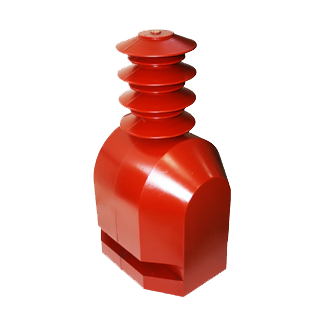

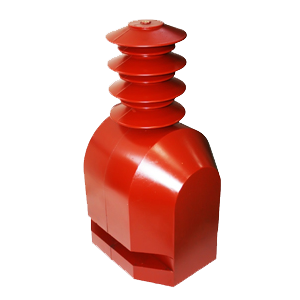

ЗНОЛ-35 трансформаторы напряжения (КТЗ)

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,04 кВА, 0,09 кВА, 0,1 кВА

Класс напряжения: 35 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформатор ЗНОЛ-35 используется для понижения напряжения до необходимых значений. Предназначен для работ с измерительными приборами, цепями автоматики, сигнализации и цепями защиты в цепях с изолированной нейтралью.

Трансформатор напряжения ЗНОЛ-35 имеет однофазную конструкцию с естественным воздушным охлаждением.

Эксплуатация трансформатора напряжения ЗНОЛ-35 осуществляется в районах с умеренным климатом при следующих условиях:

Невзрывоопасная, не содержащая токопроводящей пыли окружающая среда.
Высота установки над уровнем моря не более 1000 м.
Отсутствие тряски, вибрации, ударов и химически активной среды.

Технические характеристики

Напряжение первичной обмотки	35000/√3 В
Напряжение вторичной обмотки	100/√3 В
Класс точности основной вторичной обмотки	0,2, 0,5, 6P
Климатическое исполнение (диапазон рабочих температур) и категория размещения	У3
Конструктивное исполнение	Опорные
Габаритные размеры	405x270x595 мм
Вес	80 кг

Структура обозначения, пример заказа

ЗНОЛ

6Р

100

У3

Климатическое исполнение

Номинальная мощность основной вторичной обмотки в классе точности, ВА

Класс точности основной вторичной обмотки

Номинальное напряжение первичной обмотки, кВ

Наименование модели

Варианты исполнений

Наименование		ЗНОЛ-35
Напряжение обмотки, В	ВН	35000√3
	НН (осн)	100√3
	НН (доп)	100/3
Номинальная мощность для классов точности	0,2	40
	0,5	90
	1,0	-
	6Р	100
Максимальная мощность, ВА		800

Класс напряжения, кВ	Уровень изоляции	Испытательное напряжение внутренней изоляции, кВ
35	"б"	95

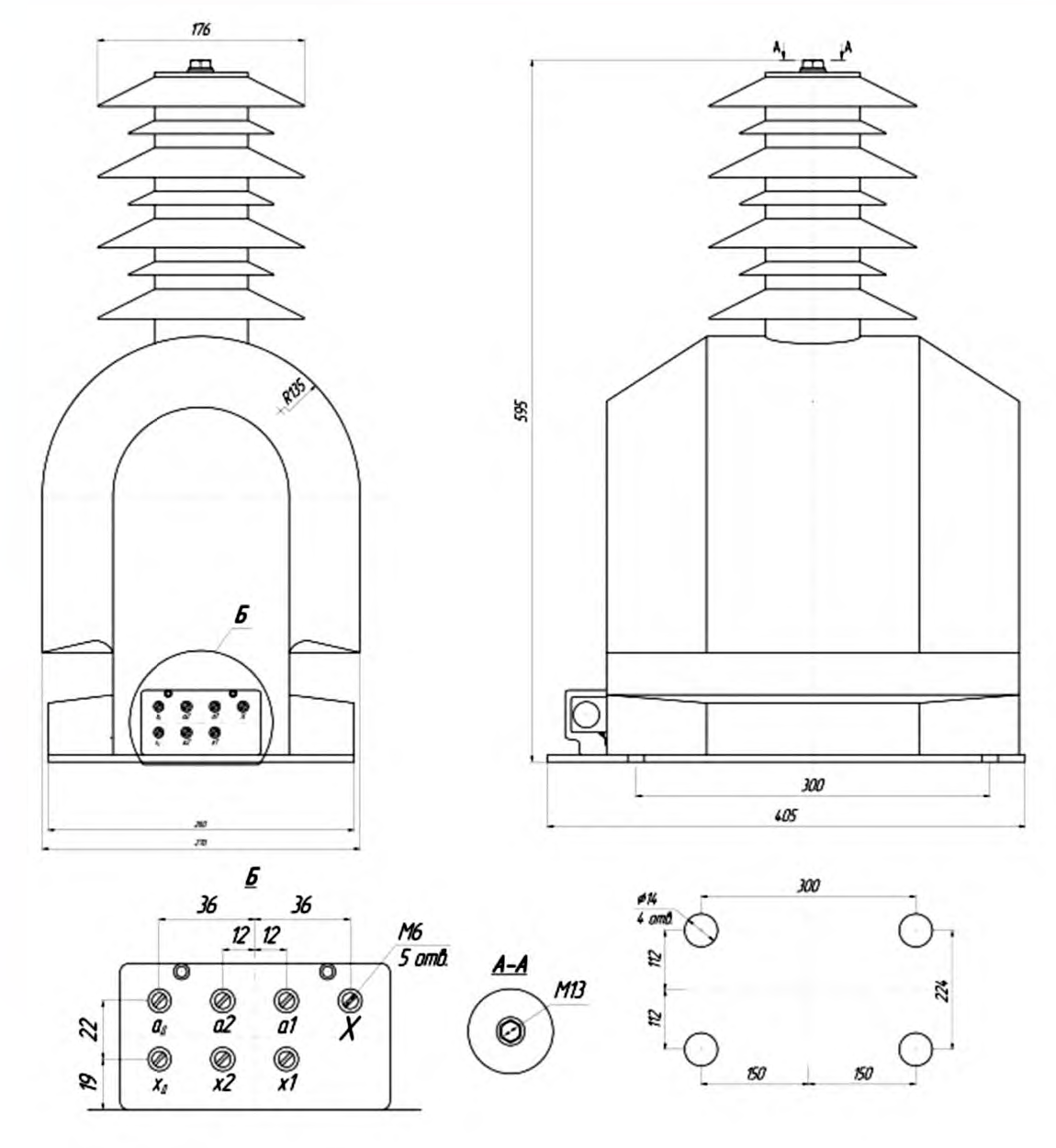

Габаритные чертежи

Стандартный комплект поставки

Трансформатор ЗНОЛ-35.
Паспорт.

Предыдущая Вернуться к списку Следующая
