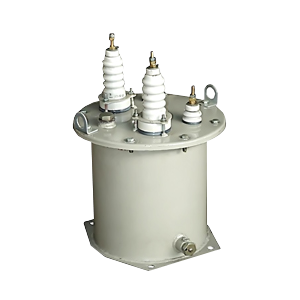

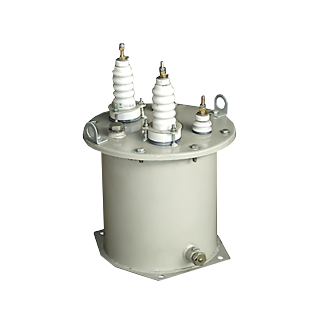

НОМ-6 трансформаторы напряжения однофазные (КТЗ)

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,03 кВА, 0,05 кВА, 0,08 кВА, 0,2 кВА, 0,15 кВА

Класс напряжения: 6 кВ

Тип изоляции: Масло

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы однофазные масляные НОМ-6 являются преобразователями переменного тока и используются для выработки сигнала измерительной информации для электрических измерительных приборов, цепей защиты и сигнализации в сетях переменного тока, с изолированной нейтралью частотой 50 / 60 Гц. Режим работы - длительный.

Условия эксплуатации НОМ-6

Однофазные трансформаторы НОМ-6 могут эксплуатироваться при внутренней установке в районах с умеренным климатом, при этом: высота над уровнем моря не должна превышать 1000 м, а температура окружающего воздуха составлять -45...+40°С.

Измерительные трансформаторы НОМ-6 не предназначены для работы в условиях тряски, вибраций, ударов, во взрывоопасной и агрессивной среде.

Конструкция трансформаторов НОМ-6

Трансформатор НОМ-6 состоит из активной части, бака, крышки с вводами НН и ВН. Активная часть состоит из магнитопровода с обмоткой. Магнитопровод стержневого типа собран из холоднокатаной электротехнической стали. Обмотки многослойные цилиндрические намотаны из медного провода. Активная часть жестко соединена с крышкой трансформатора. Отводы НН и ВН выполнены из медного провода.

Бак трансформатора НОМ-6 сварной, имеет круглую форму и представляет собой конструкцию из верхней рамы, стенки и дна. В нижней части бака имеется зажим заземления, пробка для слива масла. Конструкция пробки позволяет при ее частичном откручивании брать пробу масла. На дне бака имеется 4 отверстия для крепления трансформатора к фундаменту или к месту установки. На крышке трансформатора смонтированы: вводы ВН и НН, серьги для подъема трансформатора.

Для обеспечения уплотнения разъемных частей трансформатора НОМ-6 применена маслостойкая резина. Трансформатор заполнен трансформаторным маслом, имеющим пробивное напряжение не менее 40 кВ. Узел крышка-бак, пробка для слива масла опломбированы.

Технические характеристики

Напряжение первичной обмотки 3 кВ, 6 кВ
Напряжение вторичной обмотки 0,1 кВ
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,5, 1, 3
Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения У3
Габаритные размеры 325х325х440 мм
Вес 32 кг

Структура обозначения, пример заказа

Н
О
М
6
У3

Климатическое исполнение

Номинальное напряжение первичной обмотки (6 или 3 кВ)

Масляной

Однофазный

Трансформатор Напряжения

Варианты исполнений

Номинальное напряжение первичной обмотки, кВ

3

6

Номинальное напряжение основной вторичной обмотки, В

100

Номинальная мощность основной вторичной обмотки в пределах класса точности, ВА:

0,5
1
3



30
50
150



50
75
200

Предельная мощность трансформатора, ВА

240

600

Стандартный комплект поставки

  • Трансформатор НОМ-6.
  • Руководство по эксплуатации.
  • Паспорт.

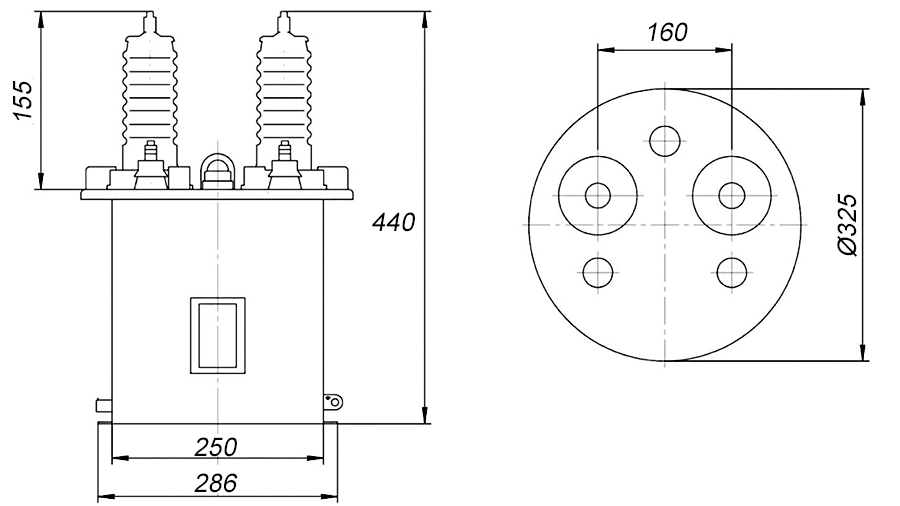

Чертеж НОМ-6

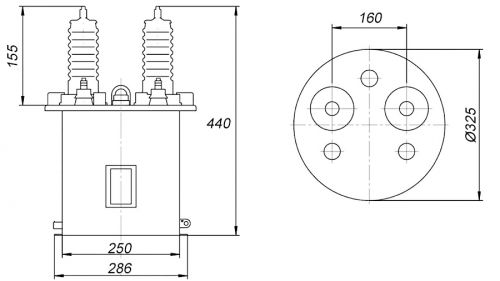

ном-6 габаритные размеры

Скачать документацию

НОМ трансформаторы напряжения. Руководство по эксплуатации.
