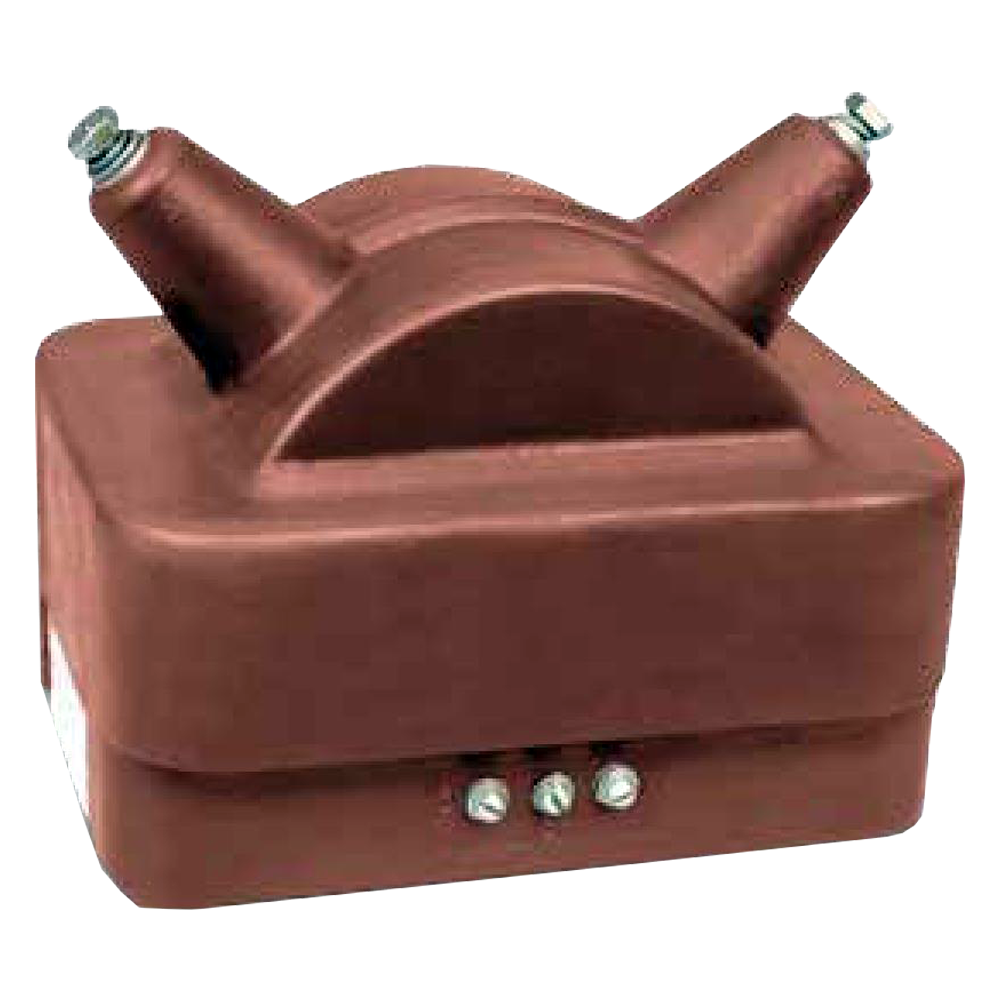

НОЛ.12-10 трансформаторы напряжения незаземляемые

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,03 кВА

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформаторы напряжения НОЛ.12-10 используются в судовых электроустановках переменного тока частоты 50 Гц для питания электротехнических измерительных приборов и защитных устройств, а также питания цепей автоматики, сигнализации и управления и являются комплектующими изделиями.

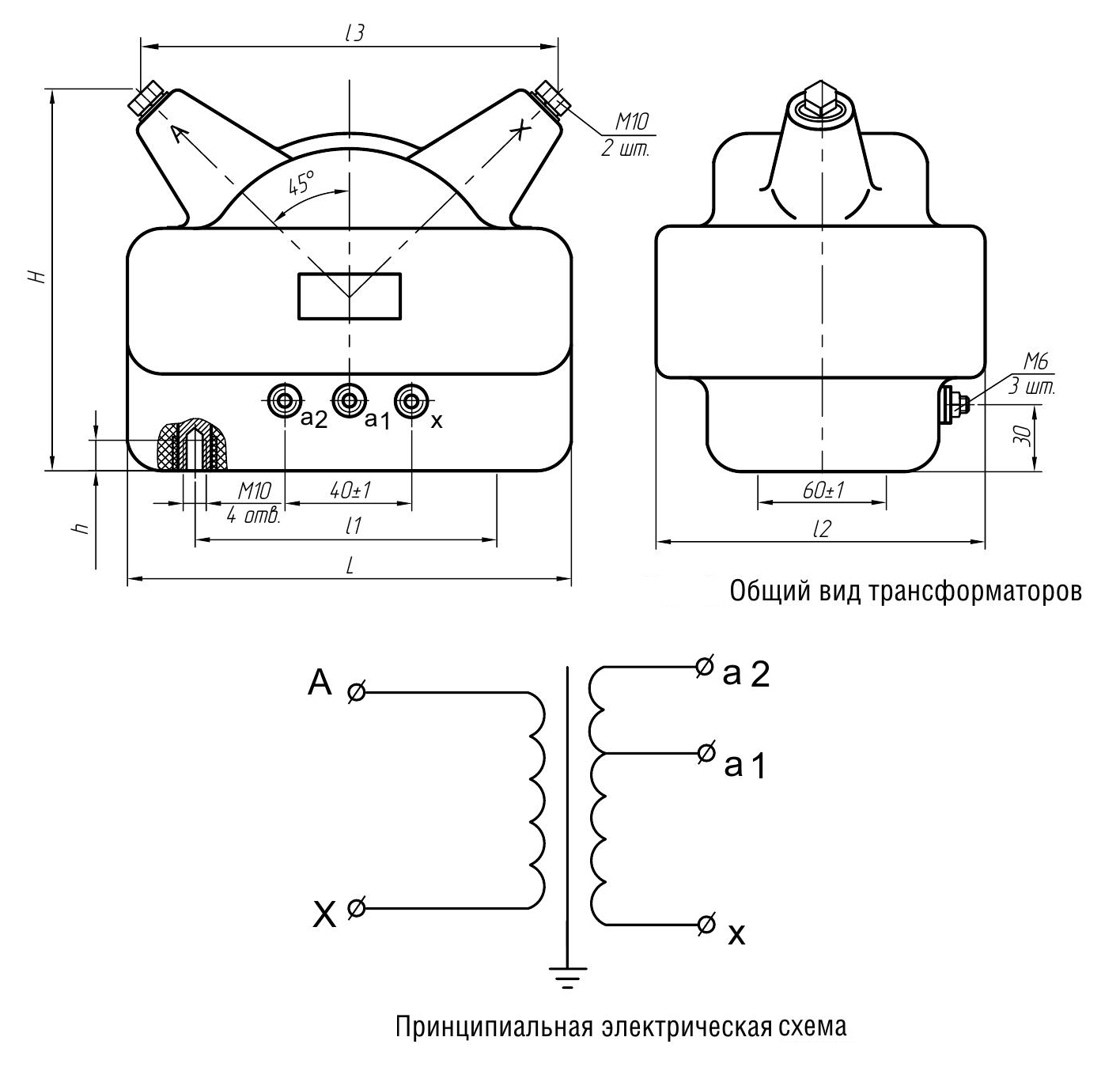

Габаритный чертеж

Наименование	Размеры,мм
Наименование	Н	h	L	I1	I2	I3
НОЛ.12-10. ОМЗ	222 max	28	268 max	220 ±1	207 max	242 ±3

Технические характеристики

Напряжение первичной обмотки	10500 В
Напряжение вторичной обмотки	100 В, 127 В
Номинальная частота	50 Гц
Класс точности основной вторичной обмотки	1
Схема и группа соединения обмоток	1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения	ОМ3
Вес	20 кг

Структура обозначения, пример заказа

НОЛ.12

ОМ3

Климатическое исполнение и категория размещения

Номинальное напряжение первичной обмотки

Тип трансформатора

Стандартный комплект поставки

Трансформатор незаземляемый НОЛ.12-10.
Руководство по эксплуатации.
Паспорт.

Скачать документацию

НОЛ.12 трансформаторы напряжения незаземляемые. Руководство по эксплуатации.
