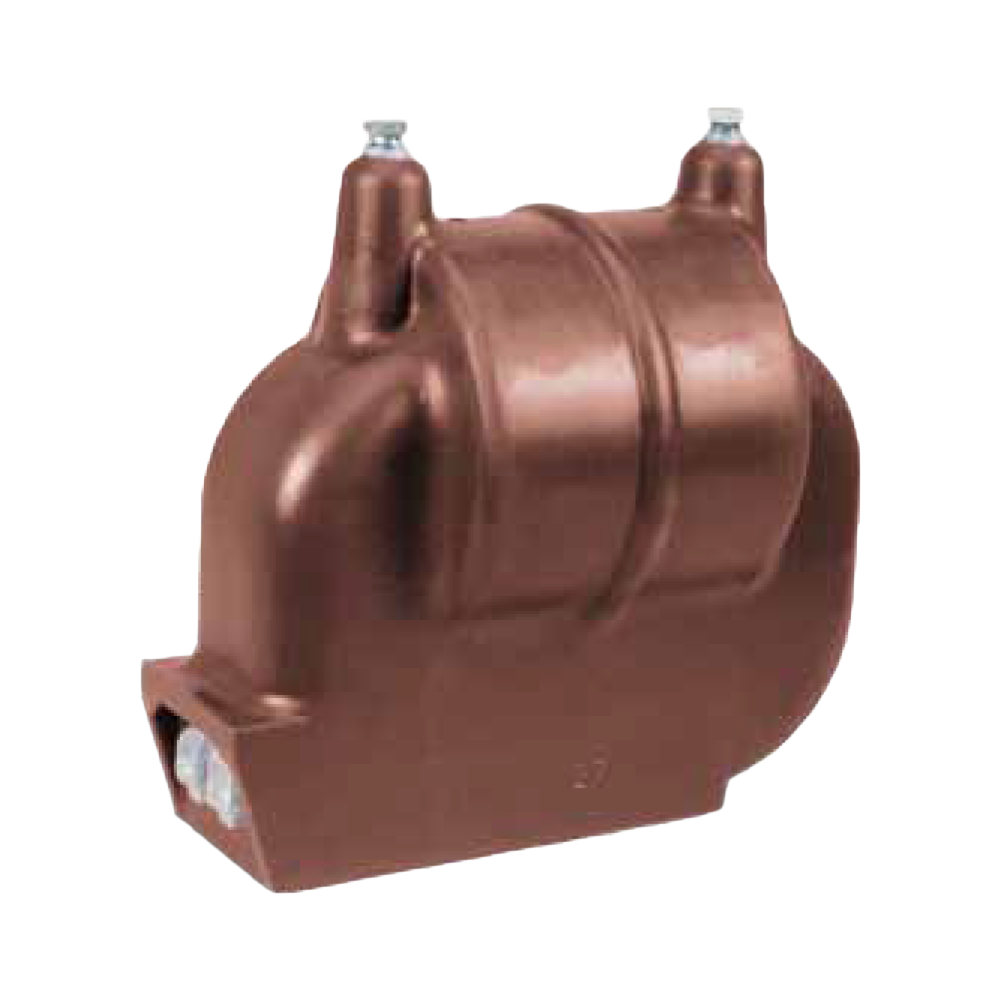

НЛЛ-10 трансформаторы напряжения

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Материал обмотки: Медная

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы напряжения НЛЛ-10 предназначены для поверки измерительных трансформаторов напряжения, киловольтметров, а также для питания электрических измерительных приборов в цепях переменного тока частоты 50 Гц.

Особенности лабораторных трансформаторов НЛЛ-10:

  • Трансформаторы имеют климатическое исполнение «УХЛ» категории размещения 4.2 по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях:
    • Высота установки над уровнем моря: не более 1000 м.
    • Рабочая температура окружающего воздуха: +10...+35°С.
    • Относительная влажность, давление воздуха: согласно нормам ГОСТ 15543.1.
    • Окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия, металлы и изоляцию. Атмосфера типа II по ГОСТ 15150.
  • Рабочее положение трансформаторов в пространстве – вертикальное.

Технические характеристики

Напряжение первичной обмотки 10000 В
Напряжение вторичной обмотки 100 В, 127 В
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,05, 0,1
Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ4.2

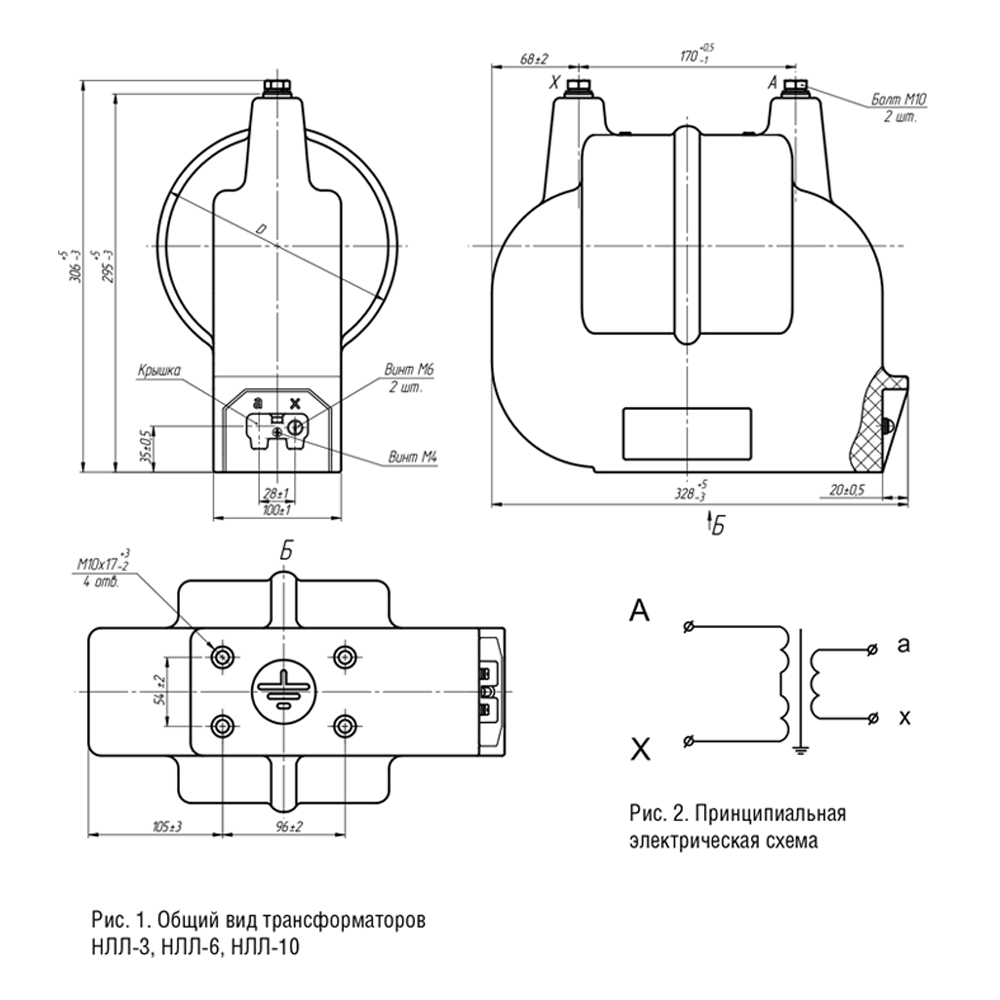

Габаритные размеры Ø212 ±3 мм
Вес 28,5 ±1,5 кг

Структура обозначения, пример заказа

Н
Л
Л
10
0,1
УХЛ4.2

Климатическое исполнение и категория размещения

Класс точности основной вторичной обмотки

Класс напряжения первичной обмотки, кВ

С литой изоляцией

Лабораторный

Трансформатор напряжения

Стандартный комплект поставки

  • Трансформатор напряжения НЛЛ-10.
  • Руководство по эксплуатации.
  • Паспорт.
