НИОЛ-СТ-3-М трансформаторы напряжения заземляемые

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 3 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Заземляемые трансформаторы напряжения НИОЛ-СТ-З-М используются в электрических цепях в электрических цепях переменного тока частотой 50 Гц с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, управления и сигнализации, предназначены для применения в комплектных распределительных устройствах (КРУ) внутренней установки.

Данные трансформаторы рассчитаны на класс напряжения 3 кВ и выпускаются в различных конструктивных исполнениях:

  • НИОЛ-СТ-3-М – заземляемый, включаемый между фазой и землей.
  • НИОЛ-СТ-3- - заземляемый, с отдельным выводом Х с задней части трансформатора (для трёхфазной группы).
  • НИОЛ-СТ-3-МП - заземляемый, с предохранительным устройством.
  • НИОЛ-СТ-3-2МП - заземляемый, с отдельным выводом Х с задней части трансформатора (для трёхфазной группы), с предохранительным устройством.
  • НИОЛ-СТ-3-МПУ - заземляемый, с уменьшенным предохранительным устройством.
  • НИОЛ-СТ-3-2МПУ - заземляемый, с отдельным выводом Х с задней части трансформатора (для трёхфазной группы), с уменьшенным предохранительным устройством.

Технические характеристики

Наибольшее рабочее напряжение 3,6 кВ
Напряжение первичной обмотки 3000/√3 В
Напряжение вторичной обмотки 100/√3 В
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 3
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, Т3, У2, У3

Структура обозначения, пример заказа

НИОЛ-СТ
3
М
Х/Х
Х/Х
Х/Х
У2

Климатическое исполнение

Номинальная нагрузка вторичных обмоток, ВА

Класс точности обмоток

Номинальное напряжение первичной / вторичных обмоток, В

Конструктивный вариант

Класс напряжения, кВ

Наименование модели

Варианты исполнений

Конструктивный вариант

М; 2М;
МП; 2МП;
 МПУ; 2МПУ

Номинальная нагрузка вторичных обмоток с коэффициентом мощности cos φ2=0,8, ВА, для класса точности:

 - 0,2

25

 - 0,5

60

 - 1

110

 - 3

110

Номинальная нагрузка дополнительной вторичной обмотки в классе точности 3, ВА

65

Сумма нагрузок вторичных обмоток, ВА, не более

110

Предельная нагрузка вне класса точности, ВА

350

Схема и группа соединения обмоток:

- с одной вторичной обмоткой

1/1-0

 - с двумя вторичными обмотками

1/1/1-0-0

 - с тремя вторичными обмотками

1/1/1/1-0-0-0

Пример условного обозначения заземляемого трансформатора напряжения, измерительного, однофазного, с литой изоляцией, класса напряжения 3 кВ, конструктивного варианта М (основное исполнение, заземляемый, включаемый между фазой и землей), климатического исполнения У, категории размещения 2 по ГОСТ 15150:
НИОЛ-СТ-3-М-3000/v3/100/v3/100/3-0,5/3Р-50ВА/55ВА У2.


Габаритные чертежи трансформаторов НИОЛ-СТ-3-М

Габаритный чертеж НИОЛ-СТ-10-М Габаритный чертеж НИОЛ-СТ-10-МП

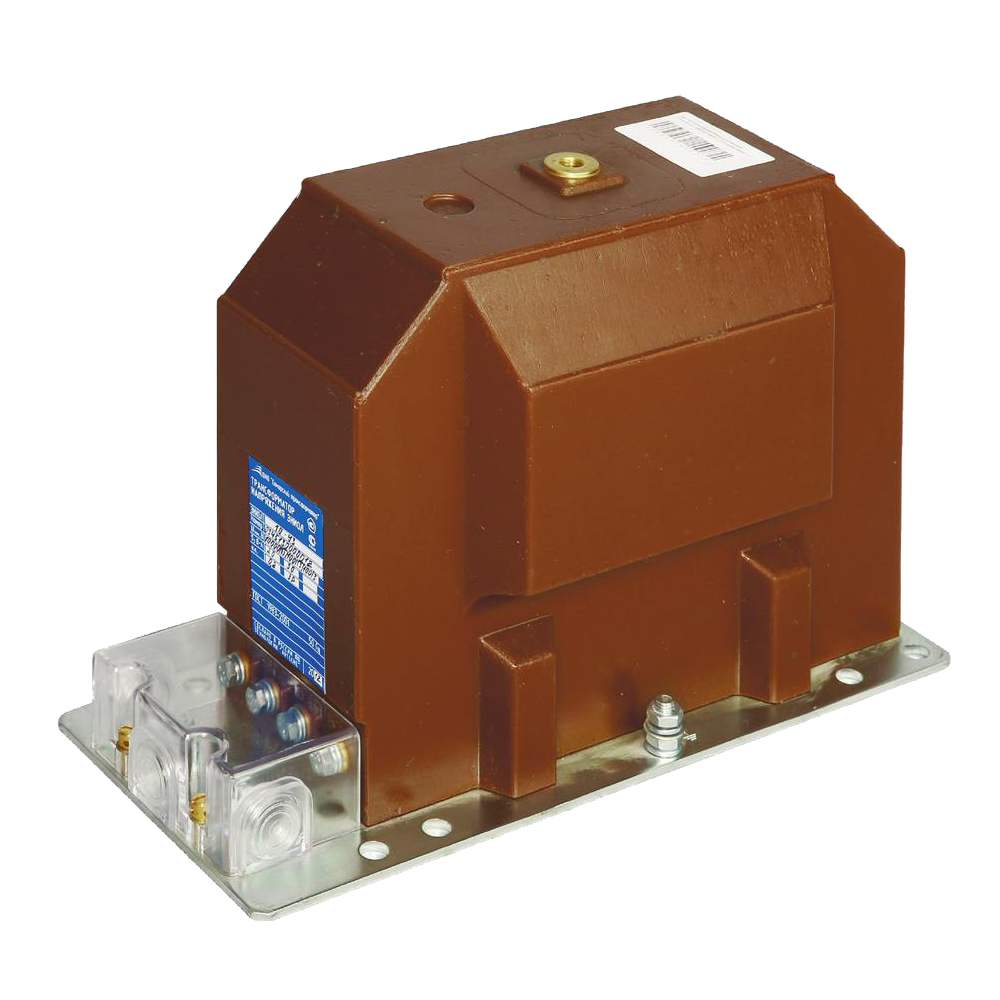

НИОЛ-СТ-3М
Аналоги: ЗНОЛ-10; ЗНОЛ.06-10; ЗНОЛ.06.4-10;
ЗНОЛ-СЭЩ-10; ЗНОЛ-ЭК-10; ЗНОЛ-НТЗ-10;
GE-12; JVM; TJC 4; VDF12; VRQ3

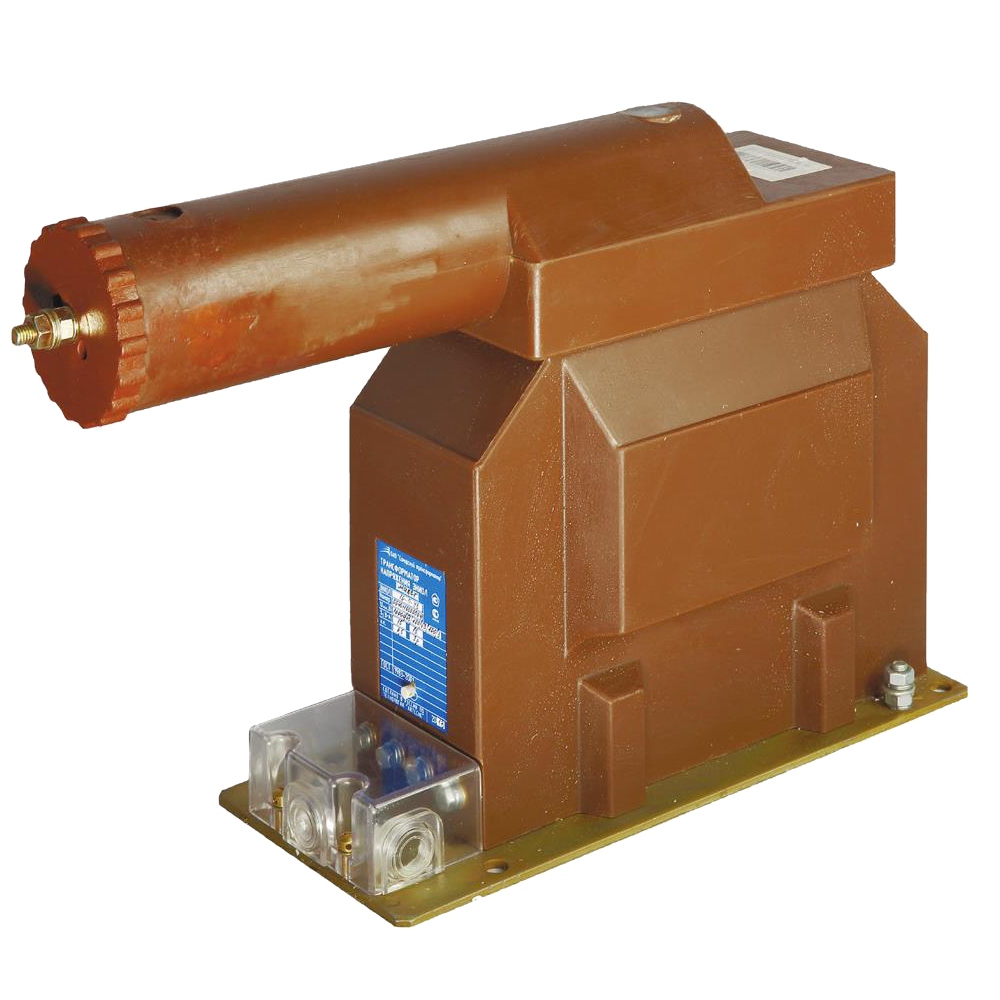

НИОЛ-СТ-3-МП
Аналоги: ЗНОЛ.01 ПМИ-10; TJP 4; VRS
Габаритный чертеж НИОЛ-СТ-10-МПУ
НИОЛ-СТ-3-МПУ
Аналоги: ЗНОЛП-10; ЗНОЛП.4-10; ЗНОЛПМ-10;
ЗНОЛ-СЭЩ-10-1; ЗНОЛП-ЭК-10;
ЗНОЛП-НТЗ-10

Стандартный комплект поставки

  • Трансформатор НИОЛ-СТ-3-М.
  • Паспорт.
