3хЗНОЛ.06.4-6 группа трехфазная трансформаторов напряжения антирезонансных

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,03 кВА, 0,075 кВА

Класс напряжения: 6 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трехфазные группы трансформаторов напряжения 3хЗНОЛ.06.4-6 используются в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением 6 кВ для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Трансформаторы 3хЗНОЛ.06.4-6 находят свое применение в электроэнергетике, в том числе на атомных станциях.

Трехфазные антирезонансные группы трансформаторов 3хЗНОЛ.06.4-6 устойчивы к феррорезонансу и (или) воздействию перемежающейся дуги в случае замыкания одной из фаз сети на землю.

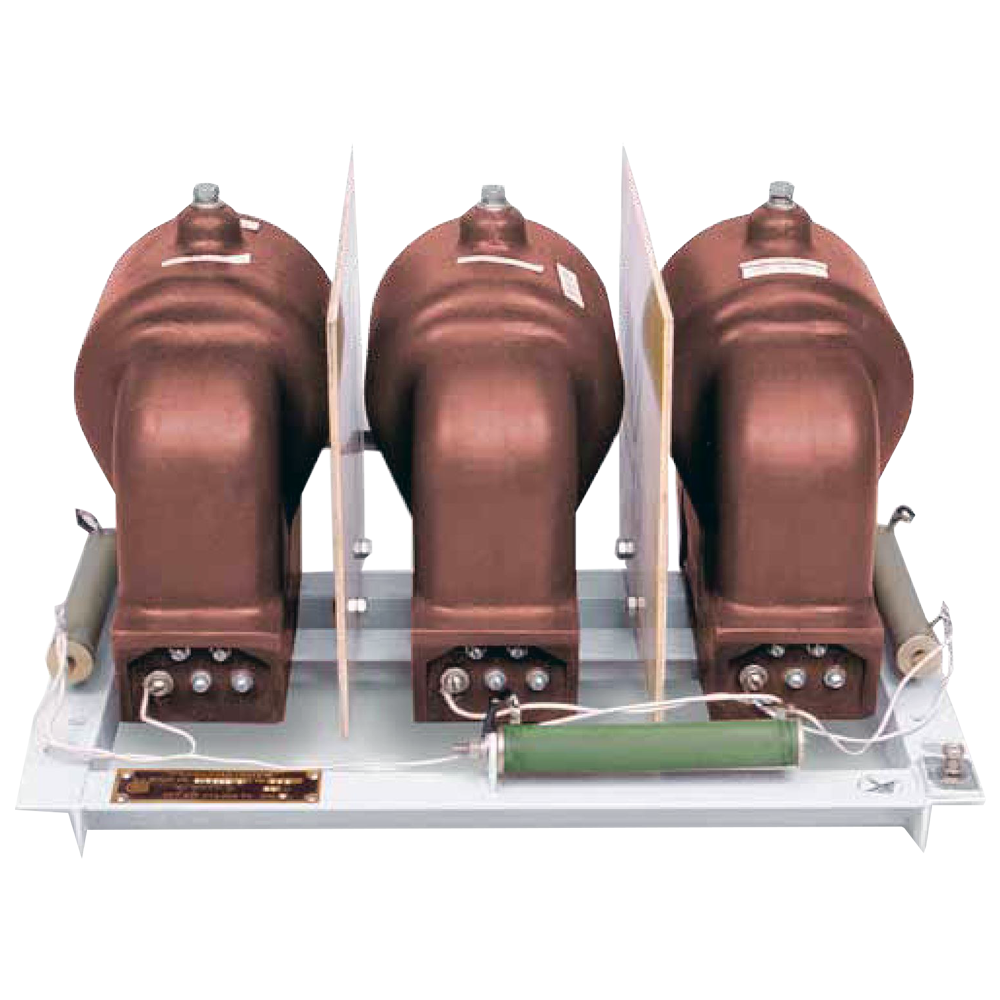

Конструктивно трехфазная группа 3хЗНОЛ.06.4-6 состоит из трех четырехобмоточных трансформаторов и трех резисторов, установленных на плите.

Тип резистора

Норма для типа

Кол-во, шт.

3хЗНОЛ.06-6

Ом

Вт

С 5-35В 3±5% кОм, 100 Вт

3

1000

300

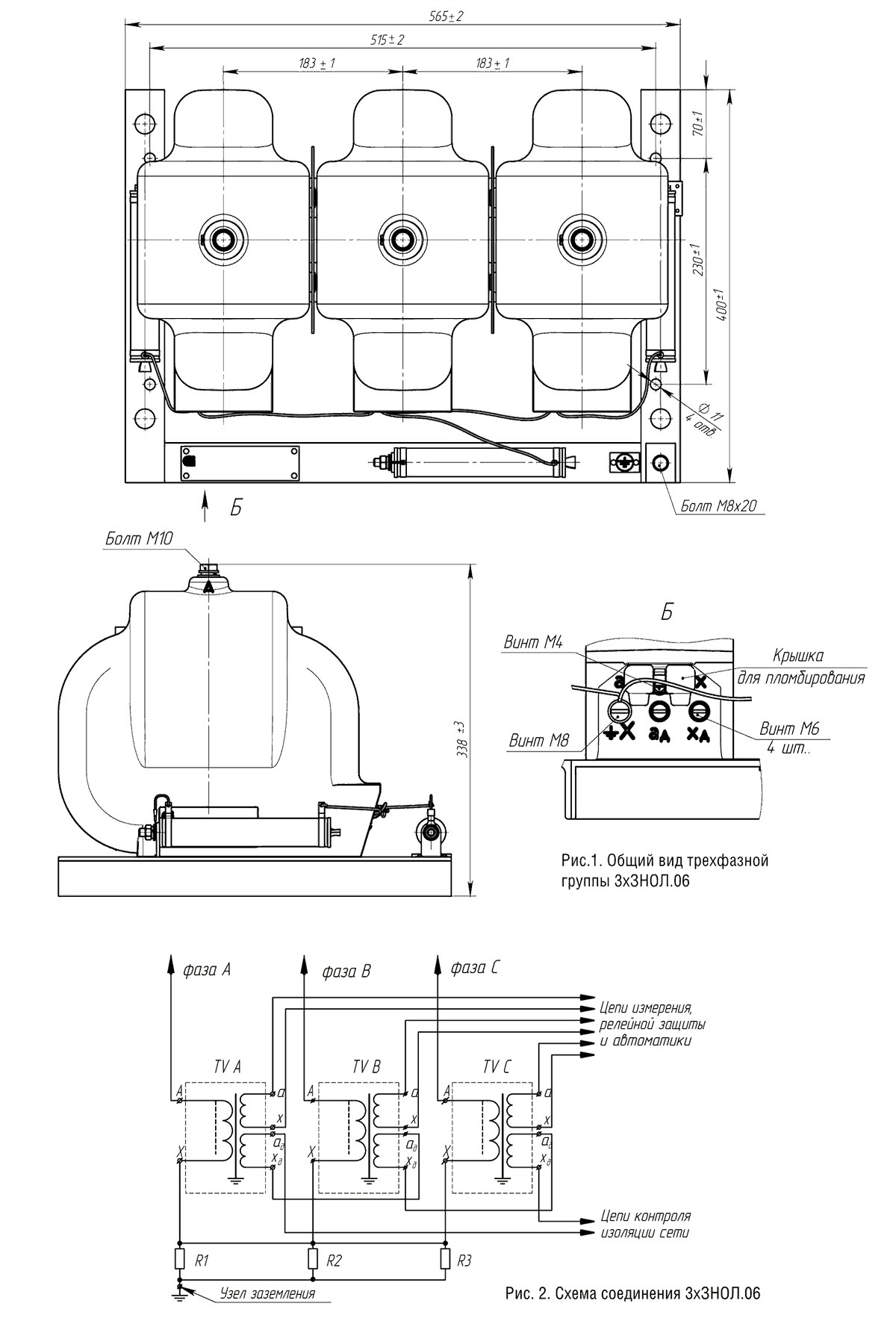

Габаритный чертеж

Технические характеристики

Наибольшее рабочее напряжение 7,2 кВ
Напряжение первичной обмотки 6000 В, 6300 В, 6600 В, 6900 В
Напряжение вторичной обмотки 100 В
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,2, 0,5
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т3, У3
Вес 93 кг

Структура обозначения, пример заказа

3хЗНОЛ.06
4
6
6000
100
100
0,2
0,5
30
75

Трехфазная мощность второй основной вторичной обмотки, В∙А, в классе точности 0,5

Трехфазная мощность первой основной вторичной обмотки, В∙А, в классе точности 0,2

Класс точности второй основной вторичной обмотки

Класс точности первой основной вторичной обмотки

Номинальное линейное напряжение на выводах второй основной вторичной обмотки, В

Номинальное линейное напряжение на выводах первой основной вторичной обмотки, В

Номинальное линейное напряжение на выводах первичной обмотки, В

Класс напряжения, кВ

Количество обмоток

Наименование модели

Стандартный комплект поставки

  • Группа трансформаторов 3хЗНОЛ.06.4-6.
  • Руководство по эксплуатации.
  • Паспорт.
