Что такое автотрансформатор?

Трансформатор, в общем смысле, предназначается для преобразования входного тока одного напряжения в выходной ток другого напряжения. В случаях, когда возникает необходимость изменить напряжение в небольших пределах, проще и целесообразнее использовать для этих целей однообмоточный трансформатор – так называемый автотрансформатор, вместо двухобмоточного.

Итак, автотрансформатор – это один из вариантов электрического трансформатора, в котором первичная и вторичная обмотки соединены напрямую, благодаря чему, имеют и электромагнитную и гальваническую связь.

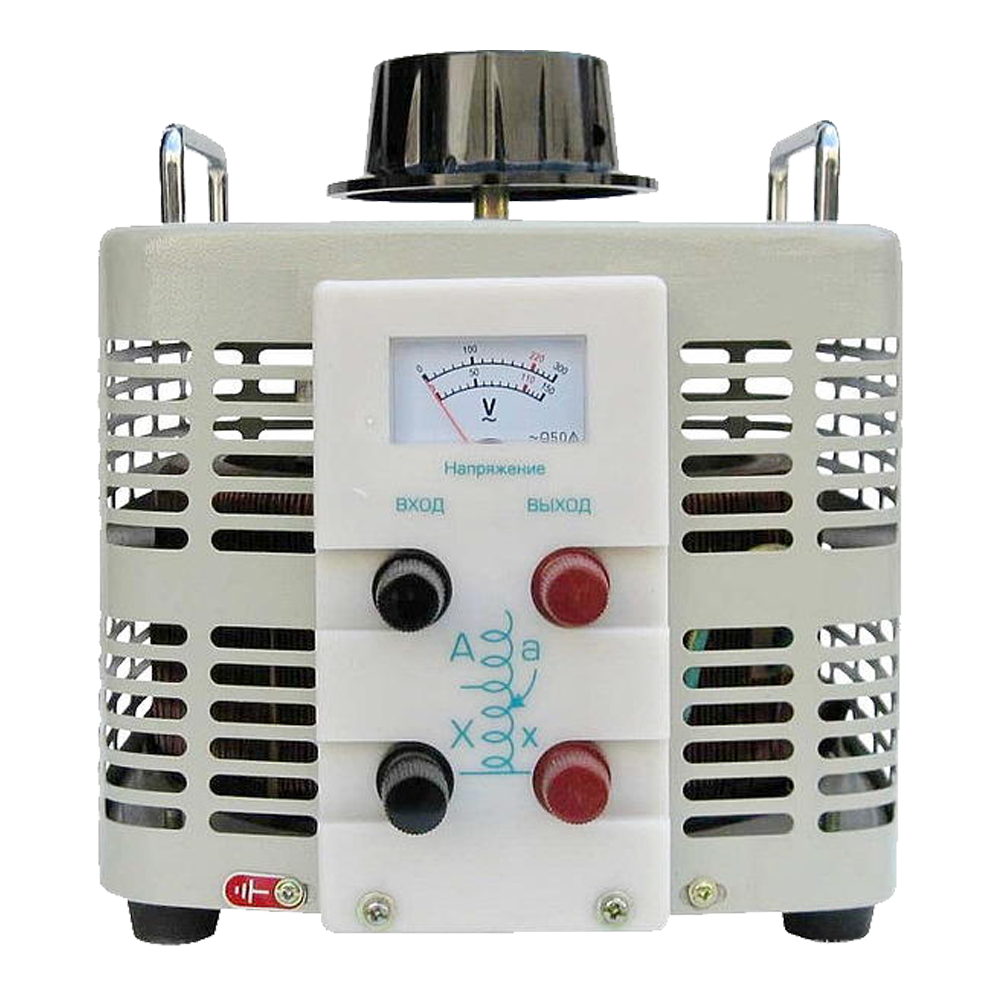

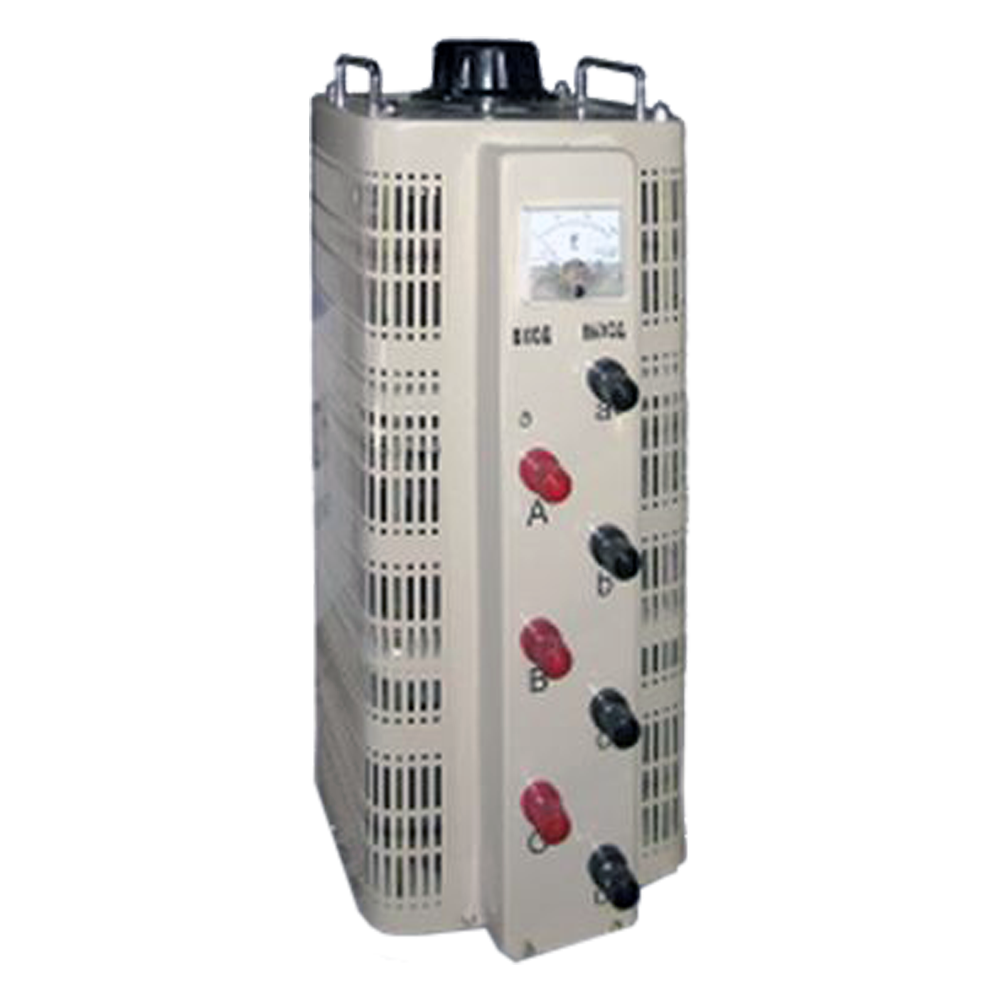

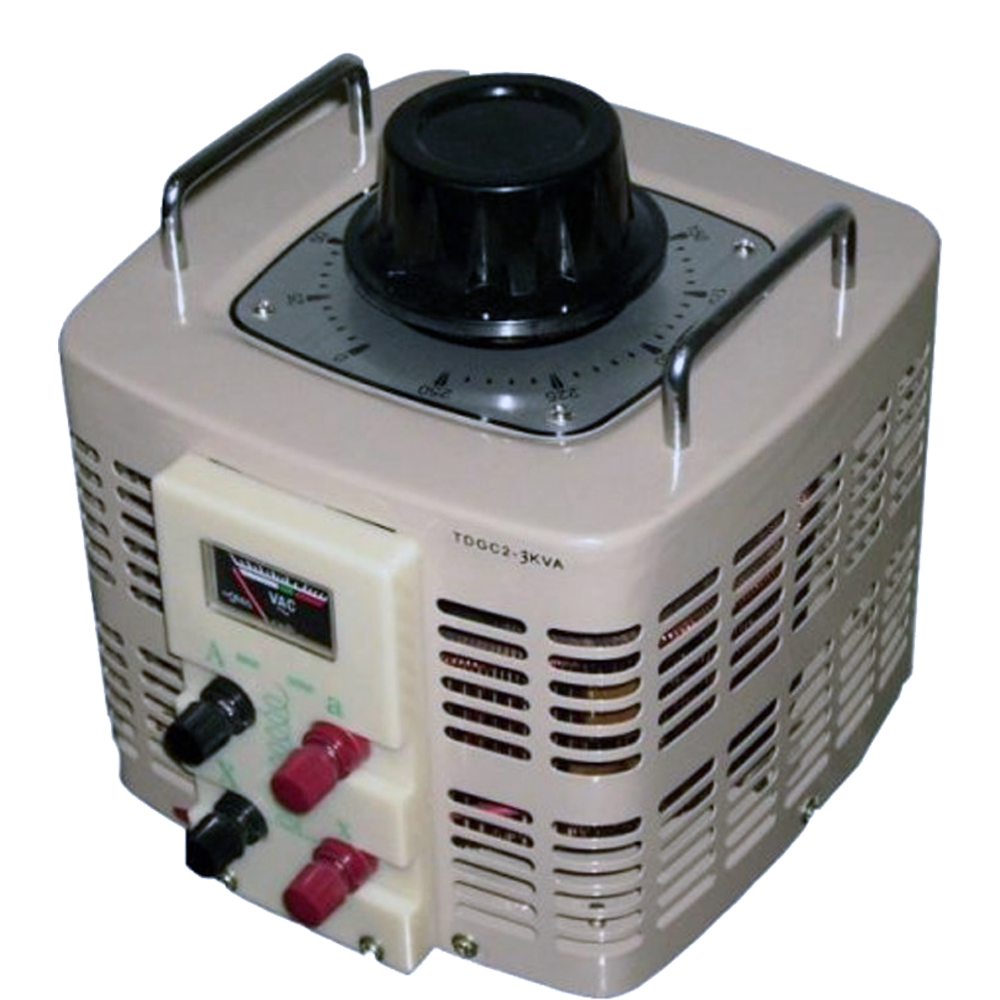

TDGC2-2K (8А) автотрансформатор TDGC2-10K-40А автотрансформатор TDGC2-3K автотрансформатор

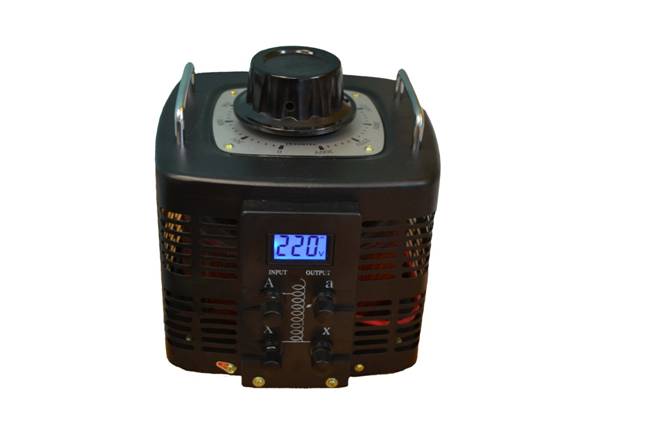

TDGC2, TSGC2 автотрансформаторы лабораторные

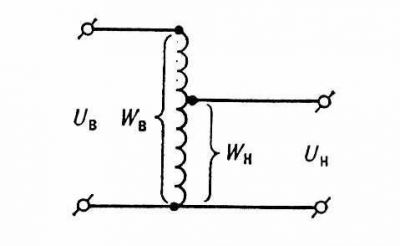

Объединенная обмотка автотрансформатора имеет минимум 3 вывода. Подключаясь к этим выводам, можно получать разные напряжения. При малых коэффициентах трансформации от 1 до 2, автотрансформаторы эффективнее, легче и дешевле, чем многообмоточные трансформаторы.

Главное преимущество автотрансформатора – это высокий коэффициент полезного действия (КПД), который достигает 99%. Это связано с тем, что преобразованию подвергается лишь часть мощности. В условиях, когда входное и выходное напряжение отличаются незначительно – это является существенным плюсом, поскольку потери на преобразовании минимальны.

Главный недостаток автотрансформаторов заключается в том, что здесь нет гальванического обособления первичной и вторичной электрических цепей при помощи изоляции, как в обычном трансформаторе. То есть невозможно создание так называемой «гальванической развязки», поэтому при высоких коэффициентах преобразования велика вероятность возникновения короткого замыкания, или возникновения пробоя автотрансформатора.

Применение автотрансформаторов экономически оправдано при соединении эффективно заземленных сетей с напряжением более 110 кВ, а также коэффициентом трансформации менее 3-4, поскольку потери электроэнергии меньше чем у обычного электрического трансформатора. Ещё одним экономическим обоснованием для применения автотрансформатора является тот факт, что для его производства используется меньшее количество меди для обмоток и электротехнической стали для сердечника, поэтому вес и габариты автотрансформатора меньше, а его стоимость ниже.

Автотрансформаторы применяются в качестве преобразователей электрического напряжения в пусковых устройствах различных электродвигателей переменного тока, включая самые мощные, для плавной регулировки напряжения в схемах релейной защиты и др. Регулирующие автотрансформаторы, благодаря возможности механического перемещения точки отвода вторичного напряжения, позволяют сохранить вторичное напряжение постоянным при изменении первичного напряжения. При этом, один и тот же автотрансформатор может быть как повышающим, так и понижающим – все зависит от включения обмоток.

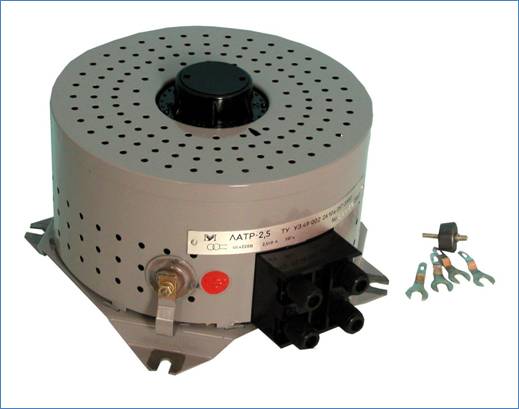

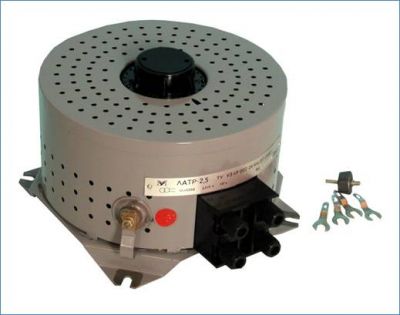

Лабораторные автотрансформаторы регулируемые (ЛАТРы)

В низковольтных сетях также используются автотрансформаторы, как лабораторные регуляторы напряжения небольшой мощности. В таких автотрансформаторах напряжение регулируется путем перемещения скользящего контакта по виткам обмотки.

ЛАТРы изготавливаются путем однослойной обмотки изолированным медным проводом кольцеобразного ферромагнитного магнитопровода. Такая обмотка имеет несколько постоянных ответвлений, что позволяет использовать ЛАТРы как понижающие или повышающие трансформаторы с определенным постоянным коэффициентом трансформации. Дополнительно, на поверхности медной обмотки, очищенной от изоляции, насечена узкая дорожка, по которой может перемещаться роликовый или щеточный контакт. Это сделано для того, чтобы получить плавность регулирования вторичного напряжения в пределах от 0 до 250В. Стоит отметить, что витковых замыканий, при замыкании соседних витков в лабораторном трансформаторе, не происходит, поскольку токи сети и нагрузки в совмещенной обмотке автотрансформатора близки относительно друг друга и направлены встречно. ЛАТРы изготавливаются номинальной мощностью от 0,5 до 7,5 кВА.

Применение автотрансформаторов помогает улучшить КПД различных энергосистем и обеспечить снижение стоимости передачи энергии, однако, приводит к повышению опасности возникновения короткого замыкания.

Преимущества автотрансформаторов по сравнению с обычными трансформаторами:

  • пониженный расход активных материалов, таких как медь и электротехническая сталь,
  • повышенный КПД энергосистемы (до 99,7%)
  • сниженные размер и вес
  • невысокая стоимость

Недостатки применения автотрансформаторов относительно обычных электрических трансформаторов:

  • Снижение эффективности при больших (больше 3-4) коэффициентах трансформации;
  • Из-за того, что первичная и вторичная обмотка соединены в одну обмотку автотрансформатора, и имеют электрическую связь, он не может быть использован как понижающий силовой трансформатор для сетей, напряжением, скажем, от 6 до 10 кВ. Это связано с тем, что, в случае возникновения аварии, все части автотрансформатора, и подключенных электроприборов окажутся связаны с высоковольтным оборудованием питающей сети. Это не допускается техникой безопасности обслуживания и из-за возможности пробоя изоляции токопроводящих частей присоединенного электрооборудования, с которым работают люди.

Автотрансформаторы успешно конкурируют за потребителя, наряду с двух- и даже трехобмоточными электрическими трансформаторами. Автотрансформаторы относительно не дороги, удобны, могут выполнять функции как повышения, так и понижения, и являются идеальным выбором для сетей с невысоким напряжением и коэффициентом трансформации.
