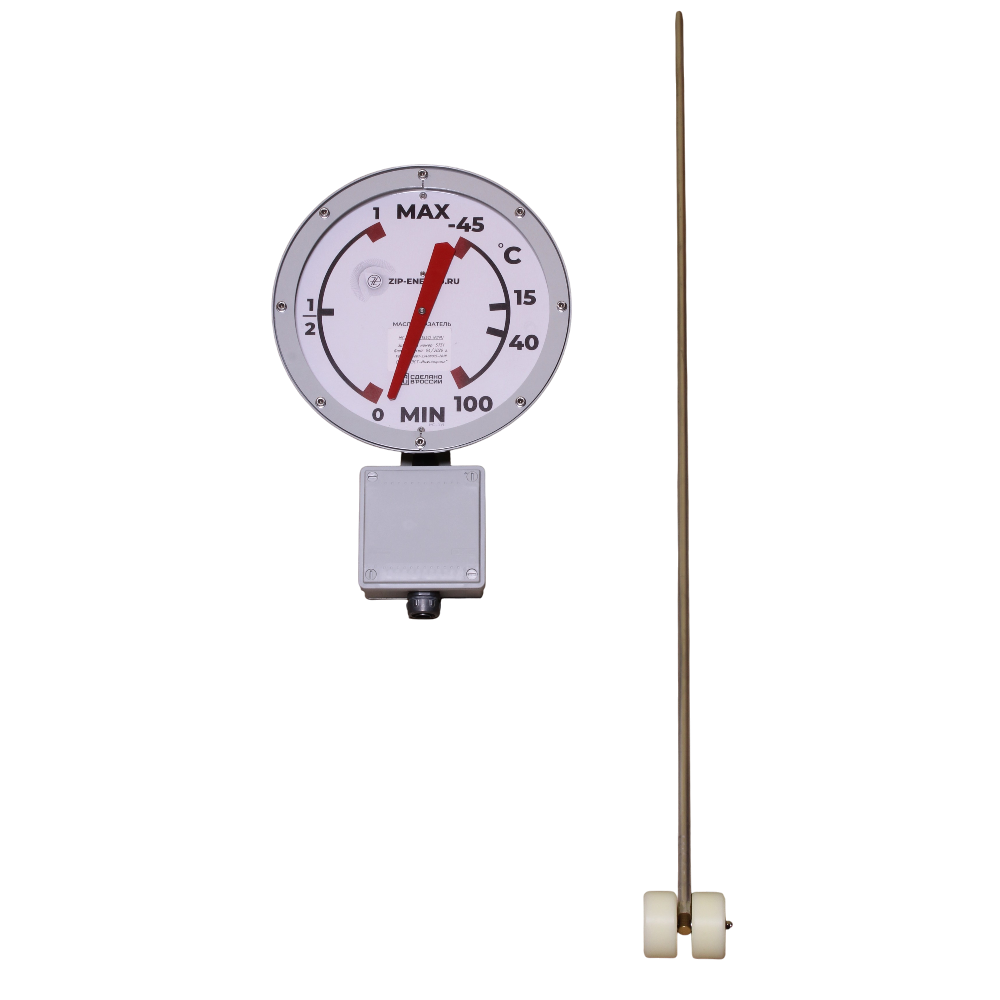

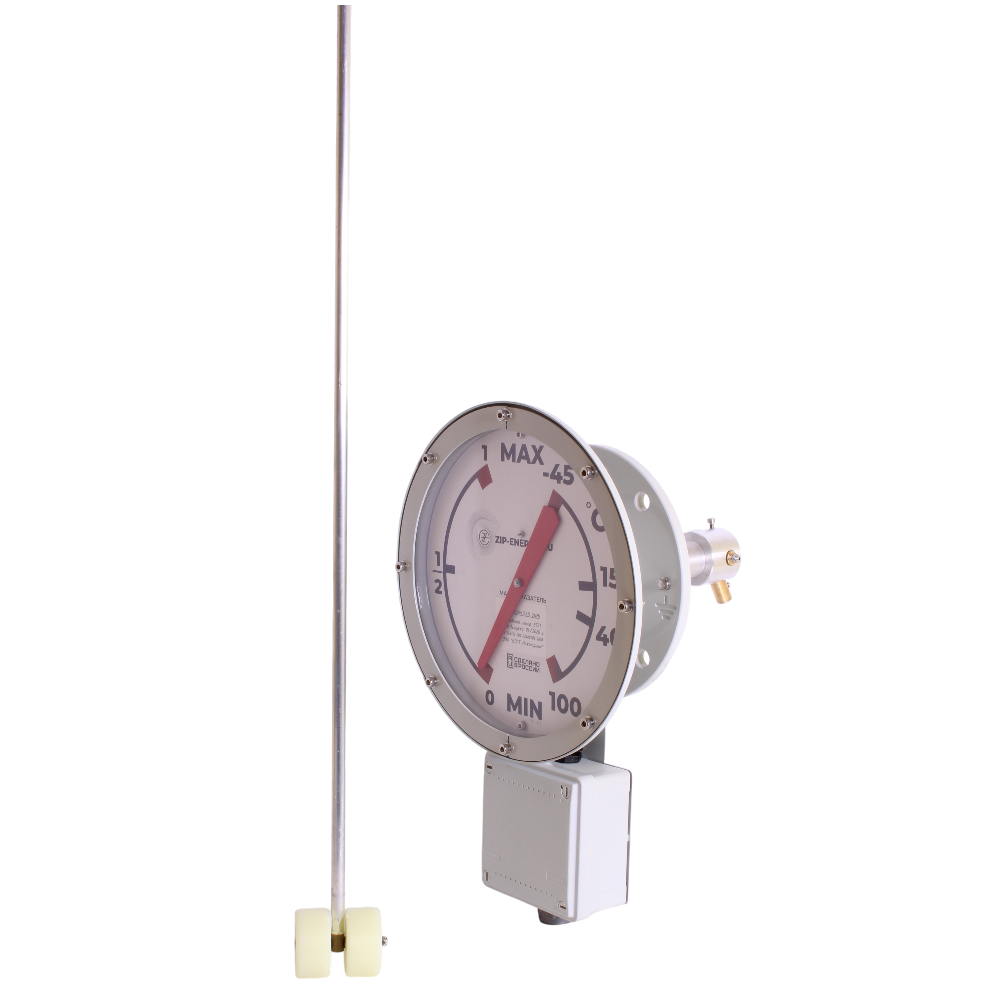

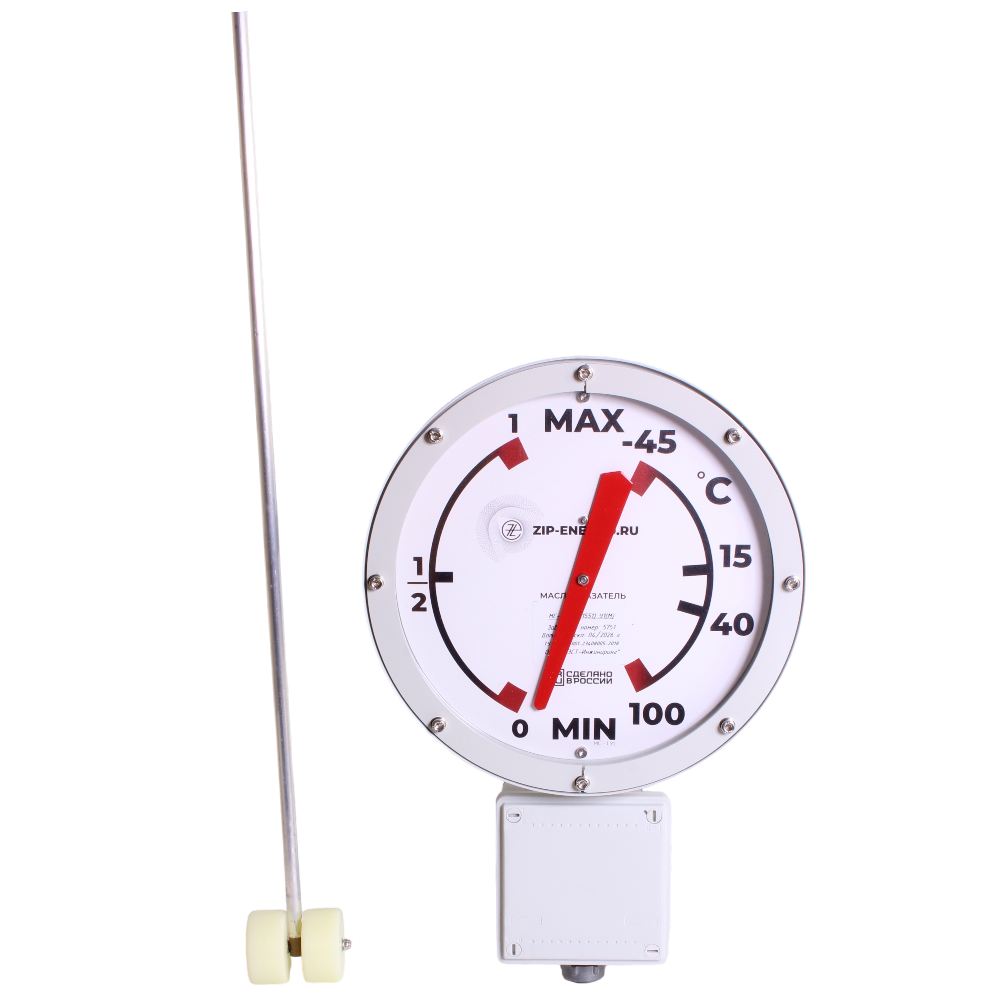

МС-1 маслоуказатели стрелочные

Скачать PDF

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Маслоуказатели МС-1 применяются в трансформаторах с масляной изоляцией, оснащенных расширителем, в которых масло полностью защищено от соприкосновения с окружающим воздухом (расширитель с гибкой оболочкой).

Функции маслоуказателей МС-1:

Определение уровня жидкого диэлектрика (масла) в расширителе масляного трансформатора или иного аппарата в процессе его эксплуатации.
Установление в расширителе нормального уровня масла при заливке им трансформатора.
Выдача электрического сигнала при минимальном и максимальном рабочих уровнях масла в расширителе.

Маслоуказатели МС-1 предназначены для эксплуатации в условиях умеренного, холодного или тропического климата. Отметки шкалы циферблата устанавливаются в зависимости от уровня масла и расширителя при средней температуре масла в трансформаторе для различного климатического исполнения.

Визуальный контроль уровня масла в расширителе осуществляется по положению конца стрелки на левой шкале циферблата. Визуальный контроль уровня масла в расширителе при заполнении им трансформатора осуществляется по положению конца стрелки на правой шкале циферблата.

На левую шкалу циферблата нанесены три метки, обозначенные цифрами "0", "1/2" и "1", которые соответственно означают: "нулевой рабочий уровень масла в расширителе"; "уровень масла в расширителе, равный половине его рабочего объема"; "максимальный рабочий уровень масла в расширителе". Дополнительно нулевой и максимальный уровни масла обозначены соответственно "MIN" и "MAX". На правую шкалу циферблата нанесены метки, обозначенные числами в градусах Цельсия. Каждая из них означает уровень масла в расширителе при соответствующей средней температуре масла в трансформаторе.

Стрелка маслоуказателя МС-1 связана с шаровым оконцевателем, скользящим по внутренней поверхности гибкой оболочки, посредством рычажного привода и двух взаимодействующих между собой магнитов, передающих ей вращательное движение через герметичную стенку корпуса. Встроенные в корпус герконы поочередно замыкаются при минимальном и максимальном уровне масла в расширителе. Они предназначены для коммутации сигнальной электрической цепи. Постоянный магнит, установленный рядом с каждым герконом, служит для его точной настройки на срабатывание при положении стрелки маслоуказателя на метке "MIN" или "MAX".

Технические характеристики маслоуказателей МС-1

Место размещения при эксплуатации	на открытом воздухе
Положение	вертикальное
Диаметр циферблата	245 мм
Длина рычага (штанги)	см. Варианты исполнений
Напряжение постоянного тока	До 250 В
Напряжение переменного тока частотой 50...60 Гц	До 250 В
Коммутируемый ток, А:	5
на активную нагрузку не более	0,4
на индуктивную нагрузку не более	0,4
Коммутируемая мощность контактов: на активную нагрузку, Вт на индуктивную нагрузку, А	250 90
Степень защиты по ГОСТ 14254	IP 56
Сейсмические нагрузки по шкале MSK-64	до 9 баллов
Средний срок службы до списания	30 лет
Масса маслоуказателя МС-1	не более 5,5 кг
Масса маслоуказателя МС...Наклонный	не более 6,5 кг

Структура обозначения, пример заказа

МС-1

715

У1

Ф1

Присоединительные фланцы:
Ф1 - стандартные в структуре не обозначаются
Ф - универсальные под два типа размера Ø160 и Ø170 мм (опция)

Расположение циферблата:
П - маслоуказатели прямые (стандартное расположение) в структуре не обозначаются
Н - маслоуказатели наклонные

Количество контактов:
2 - два контакта (1 MIN.1 MAX.)
4 - четыре контакта (2МIN. 2 МAX.)
А - аналоговый выход 4...20 мА

Способ подключения:
Р - разъём тип ШР или аналог (стандарт, только для схемы коммутации Р2)
К - клеммная колодка от 4 до 9 клемм в металлической коробке (опция)

Вид поплавка:
С - сферопластик (стандарт)
М - металлический поплавок, нержавеющая сталь (опция)

Климатическое исполнение:
У1 - умеренный климат
ХЛ1 - холодный климат
Т - тропический климат

Условная длина рычага, мм: 715, 830, 1120, 1610, 2090

Тип маслоуказателя

Варианты исполнений

Модель	Диаметр расширителя, мм	Условная длина рычага L, мм	Модификации (выбираются при заказе)
			Климатическое исполнение	Вид поплавка	Способ подключения	Количество контактов	Расположение циферблата	Присоединительные фланцы
МС-1-715	690	715	умеренный климат (У1) холодный (ХЛ1) тропический (Т1)	С - сферопластик (стандарт); М - металлический поплавок, нержавеющая сталь (опция)	Р - разъём тип ШР или аналог (стандарт, только для схемы коммутации Р2); К - клеммная колодка от 4 до 9 клемм в металлической коробке (опция)	2 - два контакта (1 MIN.1 MAX.); 4 - четыре контакта (2МIN. 2 МAX.); А - аналоговый выход 4...20 мА	П - маслоуказатели прямые (стандартное расположение) в структуре не обозначаются; Н - маслоуказатели наклонные	Ф1 - стандартные в структуре не обозначаются; Ф - универсальные под два типа размера Ø160 и Ø170 мм (опция)
МС-1-830	760	830
МС-1-1120	940	1120
МС-1-1610	1260	1610
МС-1-2090	1570	2090

Стандартный комплект поставки

Маслоуказатель МС-1 без рычага.
Рычаг.
Шаровой оконцеватель.
Съемная кабельная муфта или коробка с клеммной колодкой.
Паспорт. Техническое описание, инструкция по эксплуатации. ТЭ. 013. 001. ПС. Указатель уровня масла стрелочный.

Чертежи маслоуказателей МС-1

1. Стрелка с постоянным магнитом

2. Корпус

3. Циферблат

4. Неподвижный постоянный магнит

5. Геркон

6. Привод с постоянным магнитом

7. Рычаг с роликом

8. Кабельная муфта с контактной колодкой

9. Подвижный постоянный магнит

10. Защитное стекло

Скачать документацию

МС маслоуказатели. Опросный лист.
