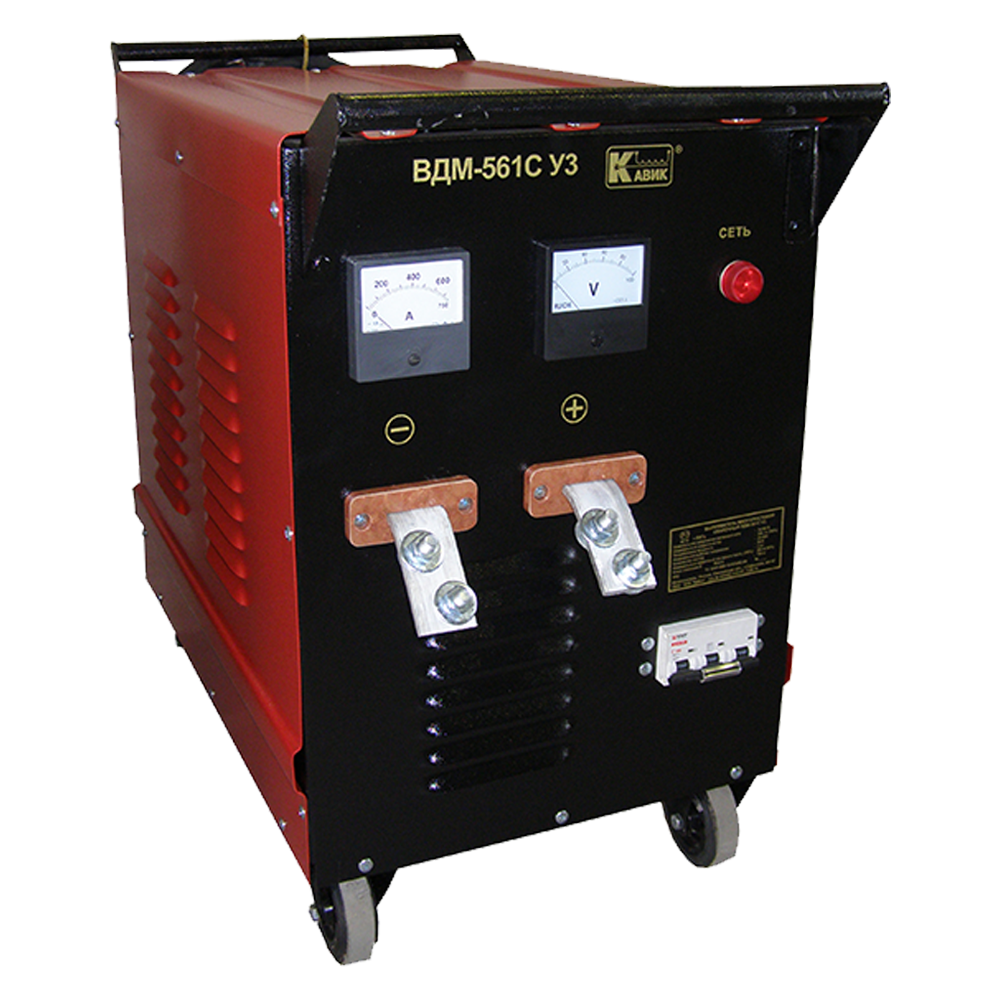

ВДМ-561С выпрямитель сварочный многопостовый
Тип трансформатора: Сварочный
Материал обмотки: Алюминиевая
Тип изоляции: Твердый диэлектрик
Цена (без учета НДС): По запросу руб.
Описание
Многопостовые сварочные выпрямители ВДМ-561С и ВДМ-561С (эконом) предназначены для питания сварочных постов электрической сварочной дугой постоянного тока при ручной дуговой сварке, резке и наплавке металлов от сети переменного тока (3х380 В). Регулировка тока дуги сварочных трансформаторов ВДМ-561С производится с помощью балластного реостата.
В эконом-варианте трансформатора ВДМ-561С отсутствует амперметр и шунт.
|
Наименование |
Значение |
|
Напряжение питания сети |
380 В/ 50 Гц |
|
Количество фаз |
3 |
|
Номинальный выпрямляемый ток |
560 А |
|
Номинальное рабочее напряжение, не менее |
60 В |
|
Внешняя характеристика |
Жесткая |
|
Напряжение холостого тока, не более |
70 В |
|
Количество постов |
2 |
|
Коэффициент одновременности работы |
1 |
|
Номинальный сварочный ток одного поста, (ПВ%) |
280 А (60%) |
|
Потребляемая мощность, не более |
24 кВА |
|
Коэффициент полезного действия, не менее |
90% |
|
Режим работы |
Продолжительный |
|
Диаметр электрода |
2...5 мм |
|
Климатическое исполнение и категория размещения |
У3 |
|
Исполнение по степени защиты |
IP22 |
|
Габаритные размеры |
410х780х680 мм |
|
Масса |
150 кг |
Структура обозначения, пример заказа
Эконом - вариант исполнения выпрямителя ВДМ-561С без амперметра и шунта
Климатическое исполнение
Модификация
Номинальный выпрямляемый ток, А
Тип трансформатора
Стандартный комплект поставки
- Выпрямитель сварочный ВДМ-561С.
- Паспорт.
Скачать документацию
