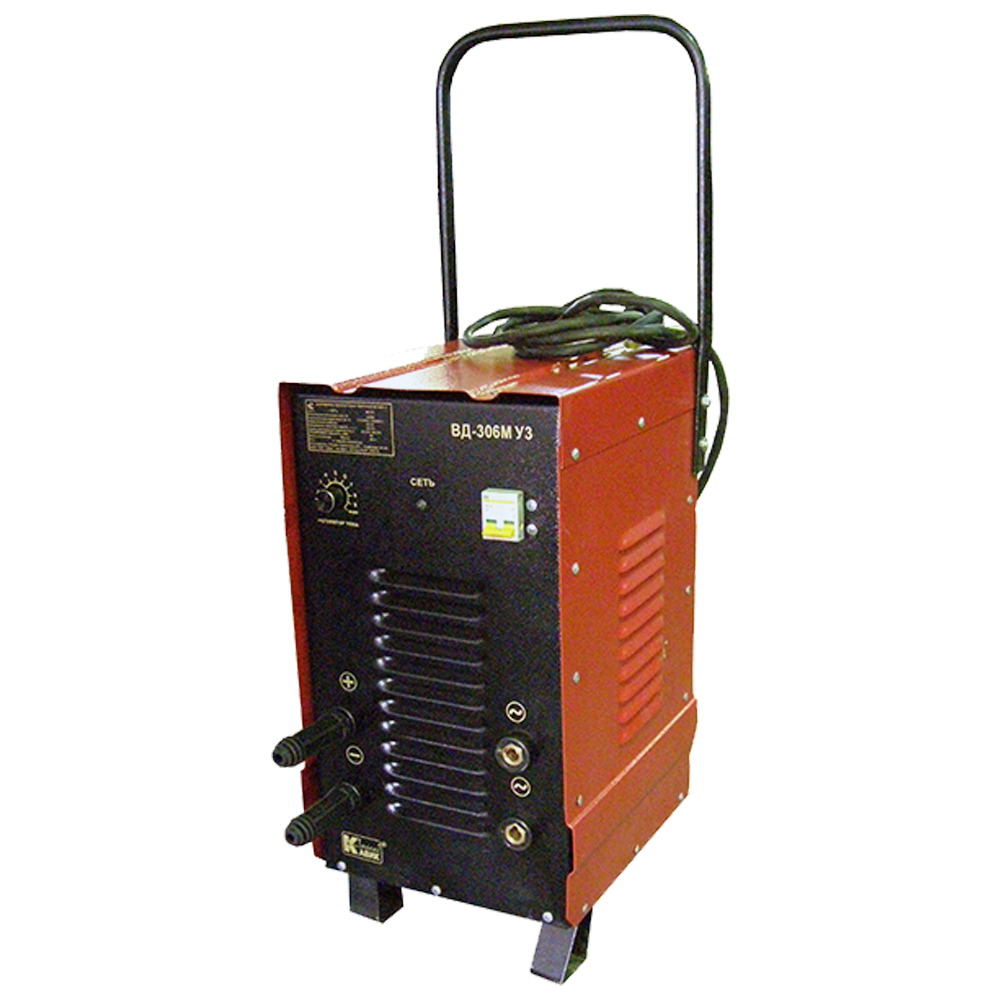

ВД-306М выпрямитель сварочный

Скачать PDF

Тип трансформатора: Сварочный

Материал обмотки: Алюминиевая

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Выпрямитель сварочный ВД-306М предназначен для питания электрической сварочной дуги переменным и постоянным током, при ручной дуговой сварке, резке и наплавке малоуглеродистых, низколегированных и легированных сталей от сети переменного тока.

Прибор является источником питания постоянного и переменного тока с подающими внешними характеристиками. Питание трансформатора ВД-306М производится от трехфазной сети переменного тока (2х380 В).

Конструктивно сварочный трансформатор ВД-306М представляет собой передвижную установку в однокорпусном исполнении, состоящей из следующих основных узлов: трансформатора, блока управления сварочного тока, блока выпрямителей, вентилятора, переключателя и кожуха.

Характеристики сварочного трансформатора ВД-306М

Наименование Значение
Напряжение питания сети 380 В
Количество фаз 2
Номинальный сварочный ток трансформатора АС: 315 А (40%);
DC: 250 А (40%)
Номинальное рабочее напряжение АС: 32 В;
DC: 30 В
Номинальный режим работы ПН 60%
Напряжение холостого хода, не более 70 В
Потребляемая мощность 24,0 кВА
Способ регулирования сварочного тока Электронный плавный
Пределы регулирования сварочного тока, (min-max) АС: 50...315 А;
DC: 40...250 А
Климатическое исполнение и категория размещения У3
Габаритные размеры 320х360х1040 мм
Масса 66 кг

Структура обозначения, пример заказа

ВД
306
М
У3

Климатическое исполнение

Модификация

Номинальный сварочный ток трансформатора, А

Тип трансформатора

Стандартный комплект поставки

  • ВД-306М выпрямитель сварочный с сетевым кабелем 3 м.
  • Паспорт.
