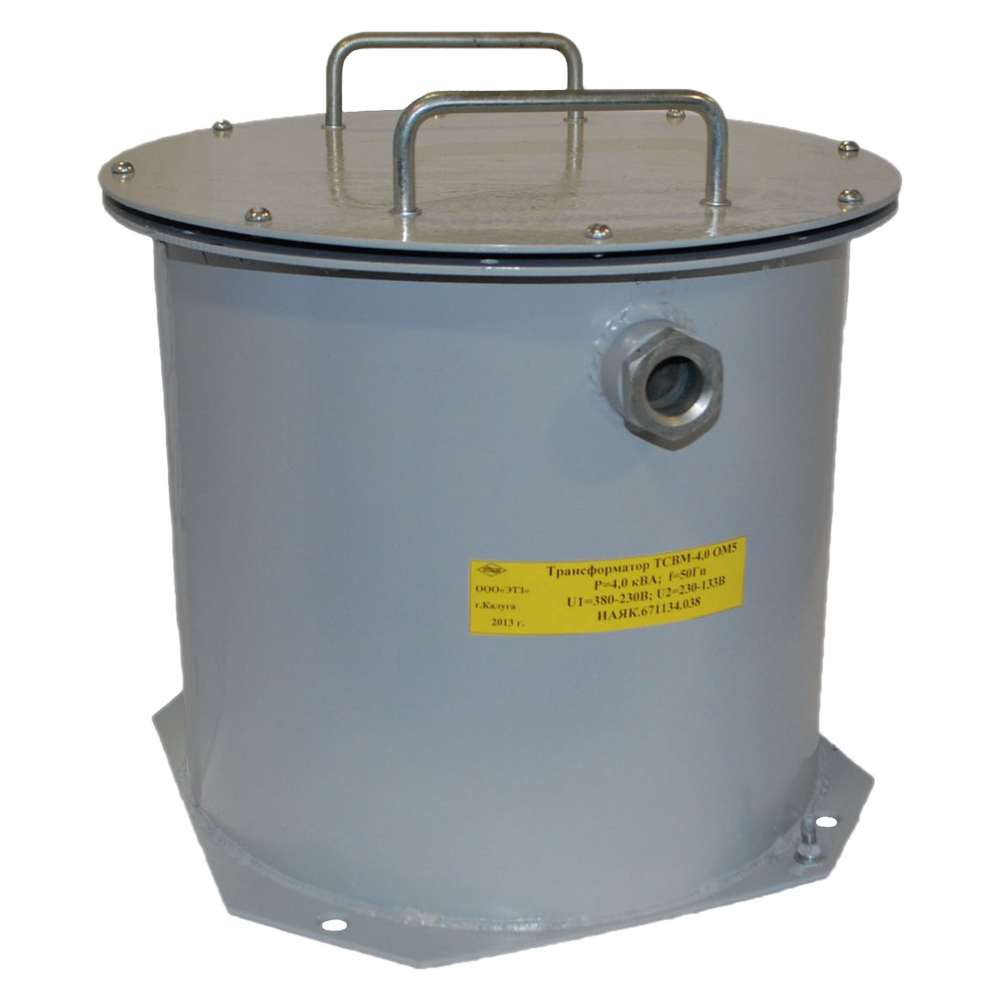

ТСВМ трансформаторы силовые сухие морского исполнения

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 1,0 кВА, 1,6 кВА, 2,5 кВА, 4,0 кВА, 6,3 кВА

Материал обмотки: Медная

Тип изоляции: Твердый диэлектрик

Описание

Трансформаторы морского исполнения ТСВМ предназначены для преобразования напряжения в условиях сырых и влажных помещений (исполнение ОМ5). Эксплуатируются в основном там, где требуется защита от брызг или струй воды.

Понижающие трансформаторы серии ТСВМ представляют собой трехфазные силовые каплезащищенные и водозащищенные трансформаторы.

Особенности сухих силовых трансформаторов ТСВМ:
- трансформаторы этой серии производятся по ИАЯК.671134.038 ТУ (16-09);
- по условиям установки на месте работы трансформаторы относятся к стационарным;
- К. П. Д. - не менее 90 %;
- температура окружающего воздуха от -40 до +45 °С;
- не допускается работа трансформатора с открытой крышкой и без заземления;
- по заказу могут выпускаться трансформаторы с другими сочетаниями напряжения.

Технические характеристики

Напряжение первичной обмотки 220 В, 380 В, 415 В, 440 В, 660 В
Напряжение вторичной обмотки 26 В, 36 В, 42 В, 110 В, 127 В, 133 В, 220 В, 230 В
Номинальная частота 50 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения ОМ5
Исполнение по степени защиты IP65

Структура обозначения, пример заказа

Т
С
В
М
4,0
ОМ5

Климатическое исполнение и категория размещения

Номинальная мощность, кВА

Многоцелевой

Водозащищенный

Сухой

Трехфазный

Варианты исполнений

Наименова­ние

Мощ­ность,

кВА

Номинальное напряжение обмоток, В

Масса, кг

Габаритные

 раз­меры, мм

Первичной

Вторичной

TCBМ - 1,0 OM5

1,0

660; 440; 415; 380; 220

26; 36; 42; 110; 127; 133; 220; 230

26,7

h=320, ∅343

ТСВМ-1,6 ОМ5

1,6

660; 440; 415; 380; 220

26; 36; 42; 110; 127; 133; 220; 230; 380; 400

29,7

ТСВМ-2,5 ОМ5

2,5

660; 440; 415; 380; 220

26; 36; 42; 110; 127; 133; 220; 230; 380; 400

31,7

ТСВМ-4,0 ОМ5

4,0

660; 440; 415; 380; 220

26; 36; 42; 110; 127; 133; 220; 230; 380; 400

41,7

TCBМ- 6,3 ОМ5

6,3

660; 440; 415; 380; 220

26; 36; 42; 110; 127; 133; 220; 230; 380; 400

54,0

h=390, ∅343

Стандартный комплект поставки

  • Трансформатор ТСВМ.
  • Паспорт.
