ОСВМ трансформаторы силовые сухие морского исполнения

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,4 кВА, 0,5 кВА, 0,25 кВА, 0,63 кВА, 1,0 кВА, 1,6 кВА, 2,5 кВА, 4,0 кВА

Материал обмотки: Медная

Тип изоляции: Твердый диэлектрик

Описание

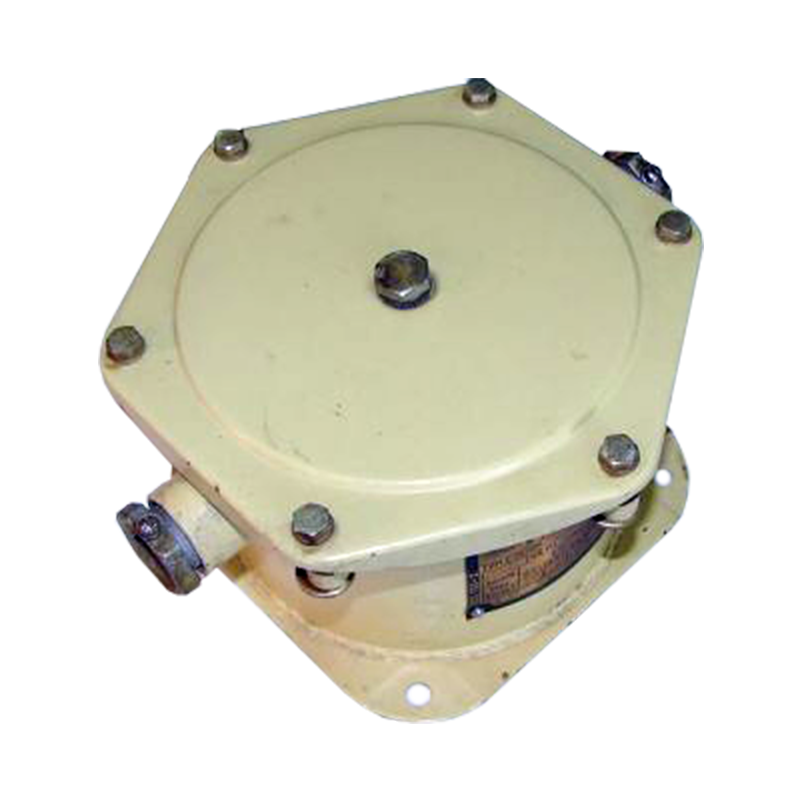

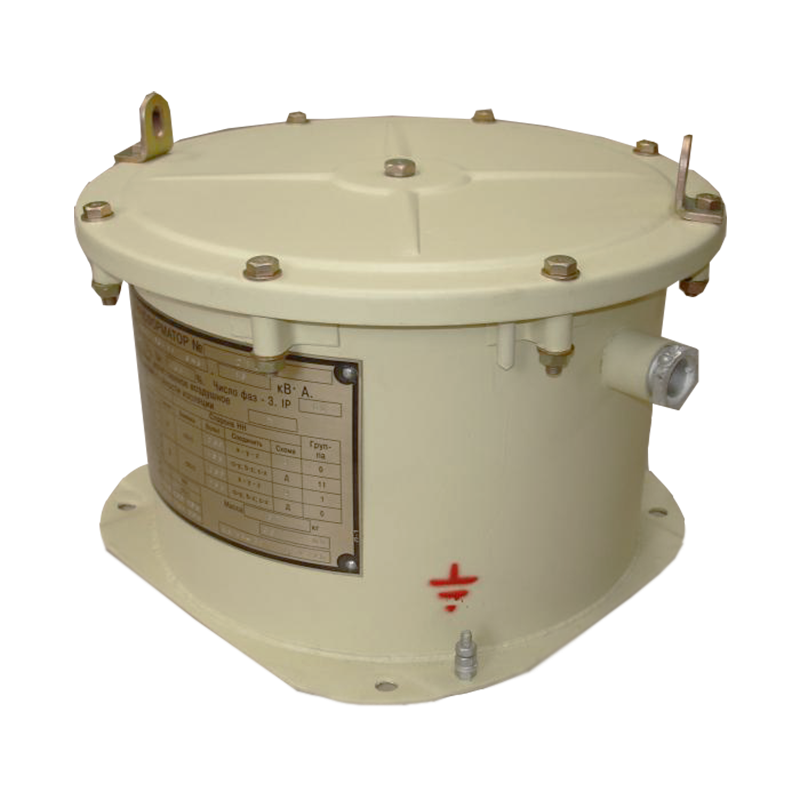

Трансформаторы ОСВМ морского исполнения предназначены для электроустановок судов и плавсооружений.

Сухие силовые трансформаторы ОСВМ используется для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии. По конструктивному исполнению трансформаторы OCBM являются водозащищенными, т.е. имеют защиту в виде специального бака, защищающего прибор от попадания воды внутрь при его обливании.

Силовые трансформаторы ОСВМ производятся по ТУ 16-5 17.701-73.

Условия эксплуатации трансформаторов ОСВМ:
- температура окружающего воздуха от -40 до +45 °С;
- не допускается работа трансформатора с открытой крышкой и без заземления;
- по заказу могут выпускаться трансформаторы с другими сочетаниями напряжения.

Технические характеристики

Напряжение первичной обмотки 127 В, 220 В, 240 В, 380 В, 440 В, 660 В
Напряжение вторичной обмотки 12 В, 24 В, 36 В, 42 В, 110 В, 127 В, 220 В, 380 В
Номинальная частота 50 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения ОМ5
Исполнение по степени защиты IP65
Вес 5,9...41,0 кг

Структура обозначения, пример заказа

О
С
В
М
4,0
ОМ5

Климатическое исполнение и категория размещения

Номинальная мощность, кВА

Многоцелевой

Водозащищенный

Сухой

Однофазный трансформатор

Варианты исполнений

Наименова­ние

Основные технические данные изделия

Габаритные размеры, мм

Мощность,

кВА

Номинальное напряжение обмоток, В

Масса, кг



Первичной

Вторичной



OCBМ-0,25 ОМ5

0,25

660; 440; 380; 240; 220; 127

12; 24; 36; 42; 110; 127; 220; 380

5,9

200x200x225

ОСВМ-0,4 ОМ5

0,4

660; 440; 380; 240; 220; 127

12; 24; 36; 42; 110; 127; 220; 380

11,0

200x200x240

ОСВМ-0,5 ОМ5

0,5

660; 440; 380; 240; 220; 127

12; 24; 36; 42; 110; 127; 220; 380

11,5

200x200x240

ОСВМ-0,63 ОМ5

0,63

660; 440; 380; 240; 220; 127

12; 24; 36; 42; 110; 127; 220; 380

14,0

200x200x240

ОСВМ-1,0 ОМ5

1,0

660; 440; 380; 240; 220; 127

12; 24; 36; 42; 110; 127; 220; 380

14,0

200x200x280

ОСВМ-1,6 ОМ5

1,6

660; 440; 380; 240; 220; 127

12; 24; 36; 42; 110; 127; 220; 380

22,65

Н=320 mm, ∅343mm

ОСВМ-2,5 ОМ5

2,5

660; 440; 380; 240; 220; 127

12; 24; 36; 42; 110; 127; 220; 380

28,1

H=320mm, ∅343mm

ОСВМ-4,0 ОМ5

4,0

660; 440; 380; 240; 220; 127

12; 24; 36; 42; 110; 127; 220; 380

41,0

H=320 mm, ∅343mm

Стандартный комплект поставки

  • Трансформатор ОСВМ.
  • Паспорт.
