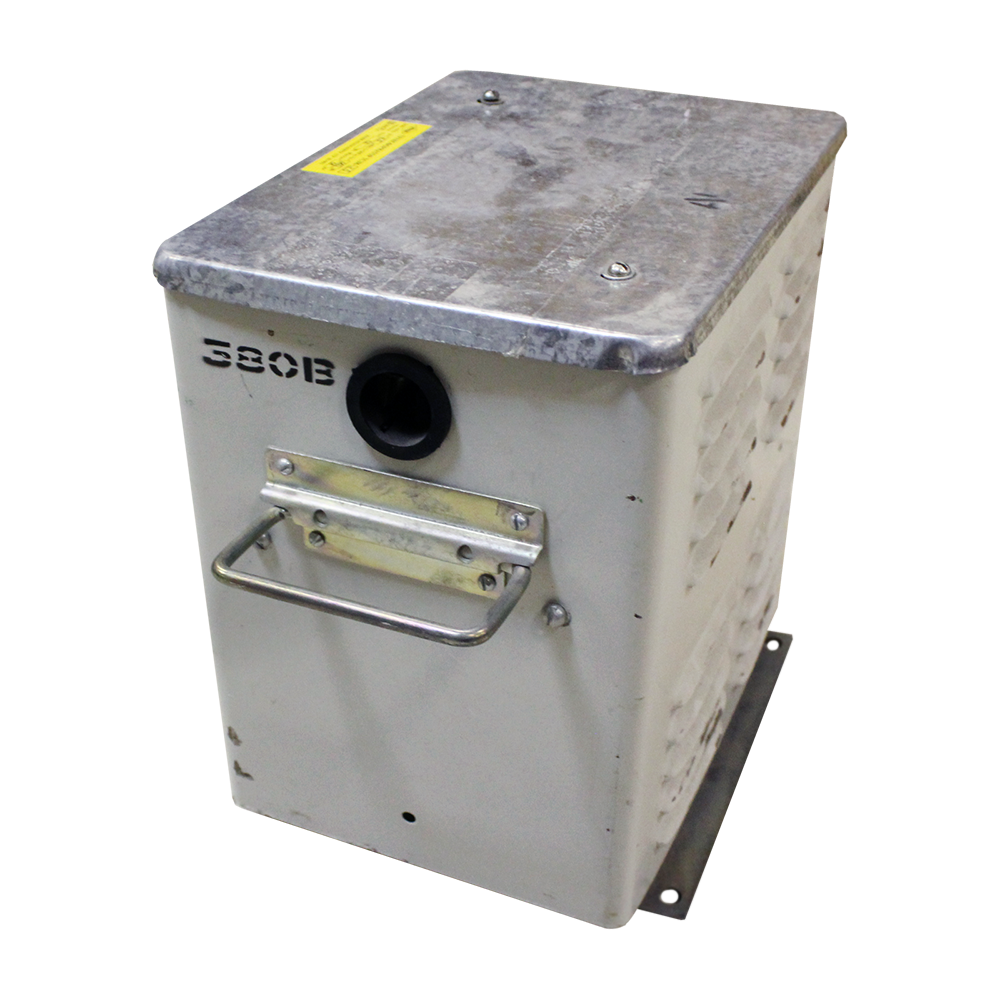

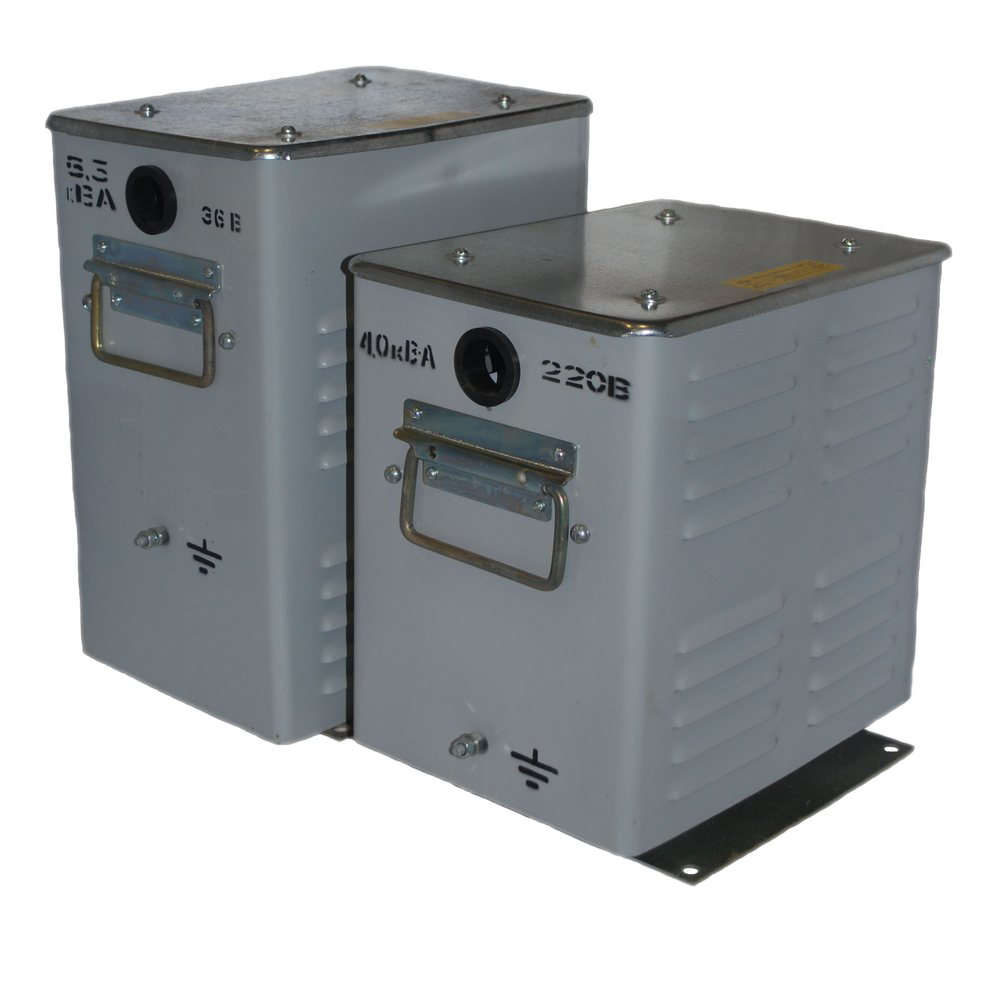

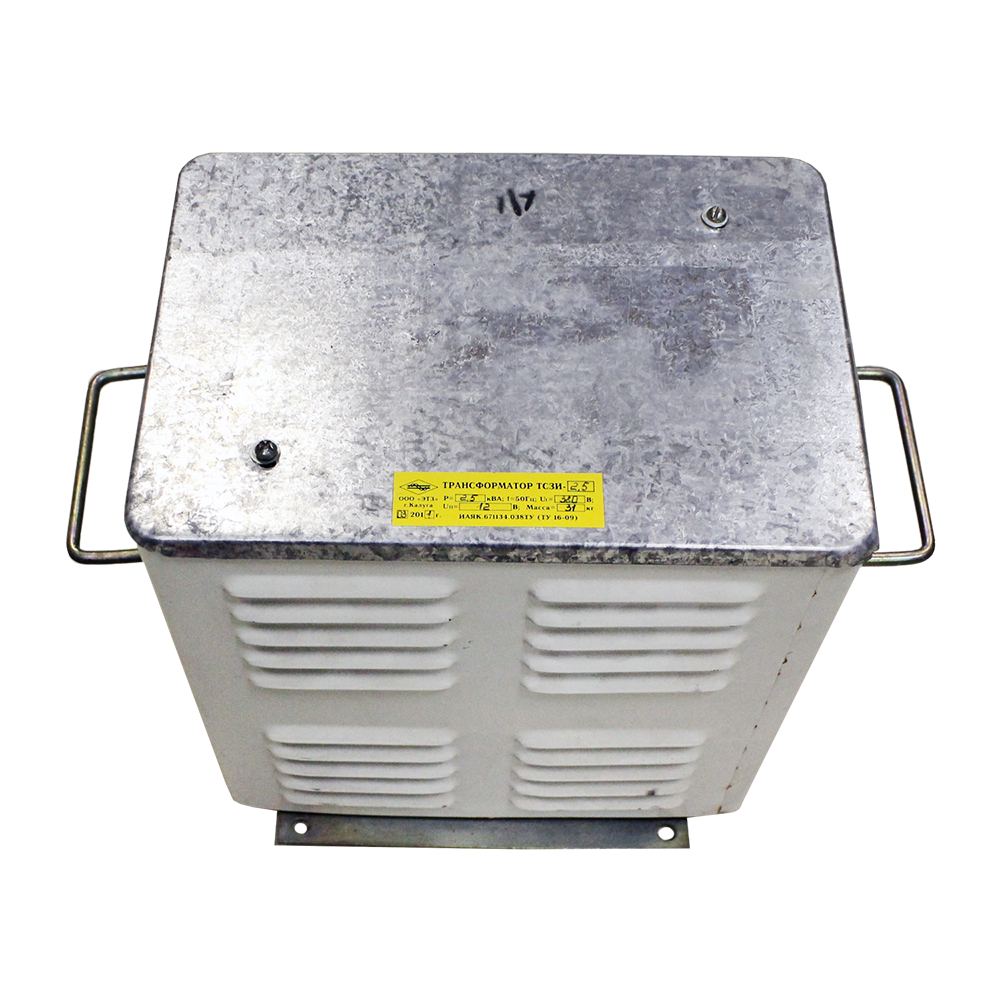

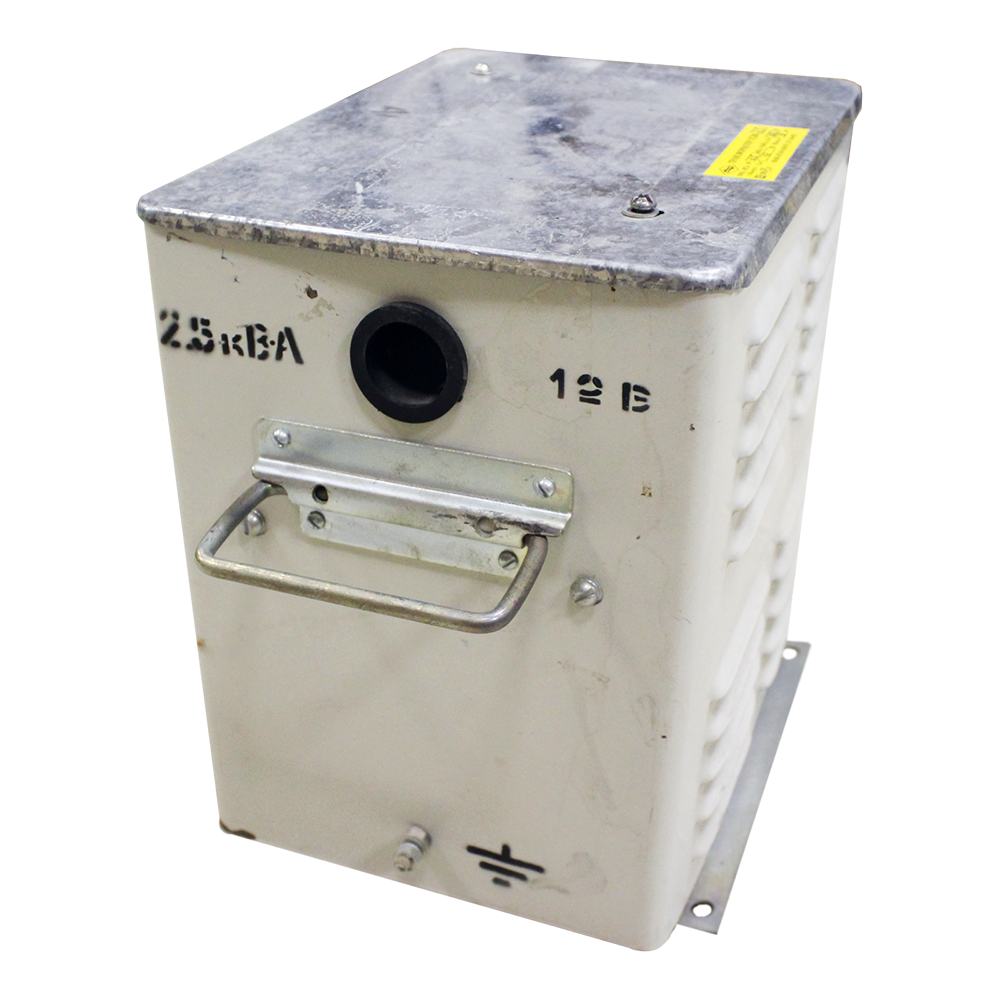

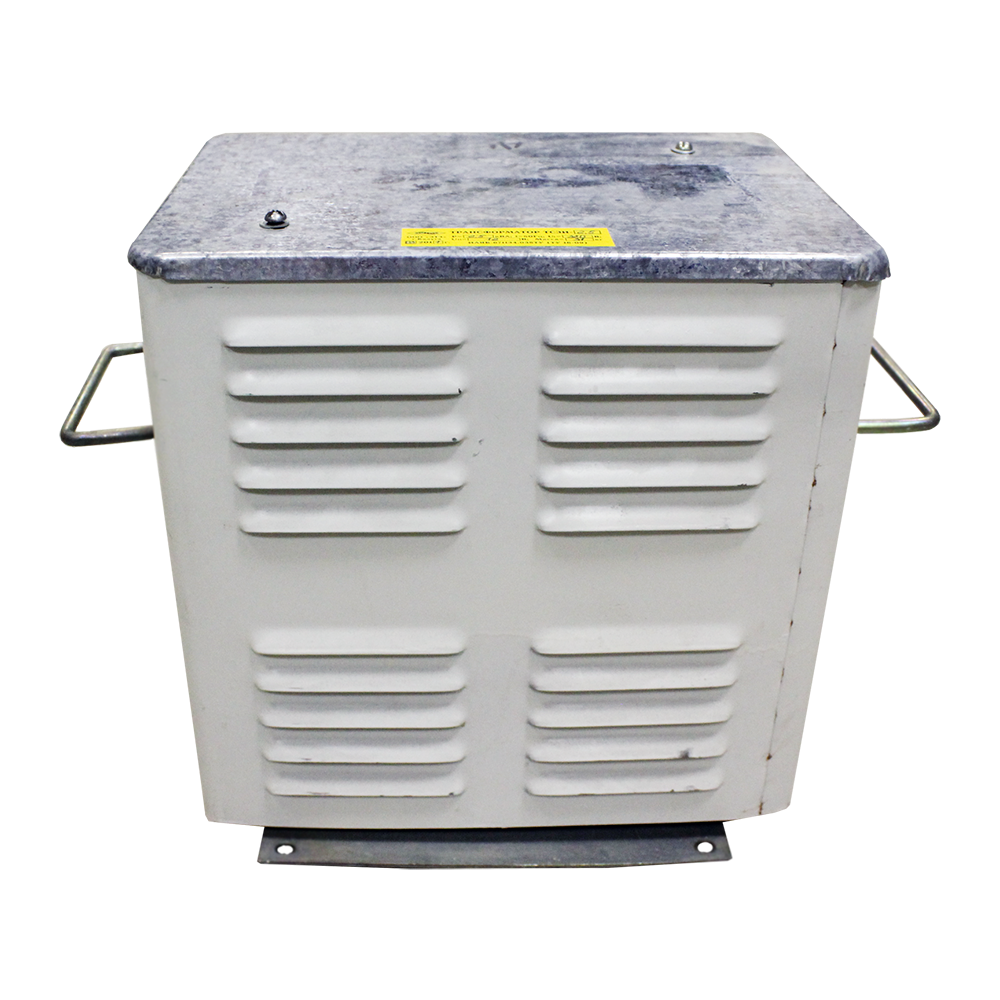

ТСЗИ трансформаторы трёхфазные сухие для питания электроинструмента (ЭТЗ)

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 1,6 кВА, 2,5 кВА, 4,0 кВА, 4,5 кВА, 5,0 кВА, 6,3 кВА, 10,0 кВА, 16,0 кВА, 20,0 кВА, 25,0 кВА, 30,0 кВА, 40,0 кВА, 50,0 кВА, 63,0 кВА

Материал обмотки: Алюминиевая, Медная

Цена (без учета НДС): По запросу руб.

Описание

Трехфазные сухие трансформаторы ТСЗИ предназначены для питания электроинструмента в сетях переменного тока частотой 50, 60 Гц.

Трансформаторы соответствуют требованиям ИАЯК.671134.038ТУ. Требованиям техники безопасности по ГОСТ 12.2.007.2-75, пожарной безопасности по ГОСТ 12.1.004-91.

Особенности трансформаторов ТСЗИ для питания электроинструмента:

  • Охлаждение естественное воздушное.
  • Имеют защитный кожух.
  • По условиям установки на месте работы приборы относятся к стационарным трансформаторам общего назначения.
  • КПД не менее 90%.
  • По заказу, обмотки трансформаторов мощностью 1,6; 2,5; 4,0; 6,3 кВА могут быть выполнены алюминиевыми обмоточными проводами (AL).
  • Возможно изготовление трансформаторов ТСЗИ как разделительных (ТСЗИР).

Технические характеристики

Напряжение первичной обмотки 220 В, 380 В
Напряжение вторичной обмотки 12 В, 24 В, 36 В, 42 В, 127 В
Номинальная частота 50 Гц, 60 Гц
Схема и группа соединения обмоток D/D-0, D/Yn-11, Y/D-11, Y/Yn-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения ОМ5, У2, УХЛ2
Исполнение по степени защиты IP20, IP23

Структура обозначения, пример заказа

ТСЗИ
1,6
380/220
УХЛ2

Климатическое исполнение и категория размещения

380 В - напряжение первичной обмотки, 220 В - напряжение вторичной обмотки

Номинальная мощность, кВА

Трехфазный сухой защищенный трансформатор для питания электроинструмента

Варианты исполнений

Обозначение, тип трансформатора ТСЗИ

Номинальная мощность, кВА

Номинальное напряжение обмоток, В

Частота, Гц

Масса, кг

Габаритные размеры, мм

L , W , H

Первичная

Вторичная

1,6

1,6

380; 220

380; 220; 127; 42; 36; 24; 12

50; 60

25,0

310х212х300

1,6 Al

1,6

380; 220

380; 220; 127; 42; 36; 24; 12

50; 60

23,0

310х212х300

2,5

2,5

380; 220

380; 220; 127; 42; 36; 24; 12

50; 60

27,0

310х212х300

2,5 Al

2,5

380; 220

380; 220; 127; 42; 36; 24; 12

50; 60

31,0

310х212х300

4,0

4,0

380; 220

380; 220; 127; 42; 36; 24; 12

50; 60

37,0

310х212х300

4,0 Al

4,0

380; 220

380; 220; 127; 42; 36; 24; 12

50; 60

40,0

310х242х365

4,5

4,5

380; 220

380; 220; 127; 42; 36; 24; 12

50; 60

44,0

310х242х365

5,0

5,0

380; 220

380; 220; 127; 42; 36; 24; 12

50; 60

46,0

310х242х365

6,3

6,3

380; 220

380; 220; 127; 42; 36; 24

50; 60

49,0

310х242х365

10,0

10,0

380; 220

380; 220; 127; 42; 36; 24

50; 60

85,0

560х250х500

16,0

16,0

380; 220

380; 220; 127; 42; 36

50; 60

139,0

600х275х500

16,0 Al 16,0 380; 220

380; 220; 127; 42; 36

50; 60 139,0 600х275х500

20,0

20,0

380; 220

380; 220; 127; 42; 36

50; 60

208,0

550х300х520

25,0

25,0

380; 220

220; 127; 110; 42

50; 60

250,0

550х300х520

30,0

30,0

380; 220

380; 220; 127; 110

50; 60

250,0

740х300х520

40,0

40,0

380; 220

380; 220; 127; 110

50; 60

280,0

980х360х520

50,0

50,0

380; 220

380; 220; 127; 110

50; 60

310,0

1020х360х530

63,0

63,0

380; 220

380; 220; 127; 110

50; 60

340,0

1020х360х530

100,0 100,0 380; 220

380; 220; 127

50; 60 605,0 1100x500x800

Стандартный комплект поставки

  • Трансформатор ТСЗИ.
  • Паспорт.
