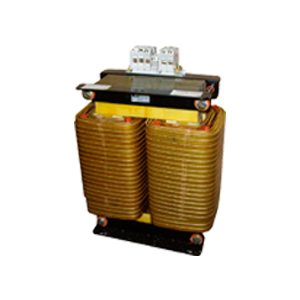

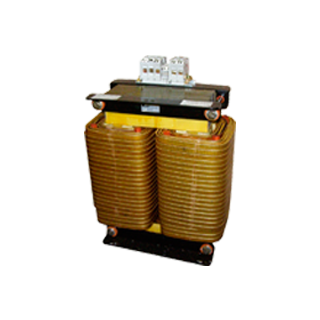

ТРМТ трансформаторы однофазные разделительные

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 2,0 кВА, 4,0 кВА, 7,0 кВА, 10,0 кВА

Класс напряжения: 0,22 кВ

Материал обмотки: Алюминиевая, Медная

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): 9315,00-23870,00 руб.

Описание

Трансформаторы однофазные разделительные медицинские ТРМТ с естественным воздушным охлаждением предназначены для разделения сети, питающей электропотребителей, от внешней электросети и сети заземления (зануления). Применение разделительных трансформаторов ТРМТ снижает вероятность поражения человека электрическим током.

Трансформаторы ТРМТ выпускаются по ГОСТ 30030-93. Конструктивно относятся к безопасным разделительным трансформаторам. По способу защиты от поражения электрическим током трансформаторы ТРМТ соответствуют классу I по ГОСТ 12.2.007.0-75. Режим работы трансформаторов ТРМТ - продолжительный.

Особенности разделительных трансформаторов ТРМТ:

• низкие потери в сердечнике благодаря применяемой технологии Unicore;
• стойкая к вибрациям кремнийорганическая изоляция;
• дополнительная экранирующая обмотка;
• возможность изготовления трансформаторов с нестандартными значениями мощности, напряжений, габаритных размеров;
• адаптация к работе в российских электросетях.

При использовании разделительных трансформаторов ТРМТ в случае аварии фазного или нейтрального провода, а также при повреждении изоляции оборудования, не возникает замкнутый токовый контур с землей. Благодаря этому электрическое поражение персонала на заземленном полу или конструкциях - не возможно. Более того, в таком режиме можно продолжать эксплуатировать электрооборудование до появления технической возможности устранения аварии.

Разделительные трансформаторы ТРМТ можно применять в местах с повышенными требованиями к электробезопасности: в подвалах, в кабельных колодцах, в помещениях с повышенной влажностью, при работах с электроинструментом 1 класса безопасности.

Технические характеристики

Напряжение первичной обмотки 220 В
Напряжение вторичной обмотки 220 В
Номинальная частота 50 Гц
Ток холостого хода ≤3,5%
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ4
Исполнение по степени защиты IP00
Габаритные размеры 380х290х220 мм (ТРМТ-4/220/220); 470х340х220 мм (ТРМТ-7/220/220); 500х370х240 мм (ТРМТ-10/220/220)
Вес 45,2 кг (ТРМТ-4/220/220); 63,2 кг (ТРМТ-7/220/220); 91,0 кг (ТРМТ-10/220/220)

Структура обозначения, пример заказа

ТРМТ
7
220
200
Алюминий

Материал обмотки: алюминий, медь

Номинальное вторичное напряжение, В

Номинальное первичное напряжение, В

Номинальная мощность, кВА

Наименование модели

Варианты исполнений

  • ТРМТ-2/220/220 (медные обмотки).
  • ТРМТ-2/220/220 (алюминиевые обмотки).
  • ТРМТ-4/220/220 (медные обмотки).
  • ТРМТ-4/220/220 (алюминиевые обмотки).
  • ТРМТ-7/220/220 (медные обмотки).
  • ТРМТ-7/220/220 (алюминиевые обмотки).
  • ТРМТ-10/220/220 (медные обмотки).
  • ТРМТ-10/220/220 (алюминиевые обмотки).

Стандартный комплект поставки

  • Трансформатор ТРМТ.
  • Паспорт.
