TDGC2, TSGC2 автотрансформаторы лабораторные

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,2 кВА, 0,5 кВА, 1,5 кВА, 2,0 кВА, 3,0 кВА, 5,0 кВА, 6,0 кВА, 9,0 кВА, 10,0 кВА, 15,0 кВА, 20,0 кВА, 30,0 кВА

Материал обмотки: Медная

Тип изоляции: Твердый диэлектрик

Описание

Автотрансформаторы серии TDGC2, TSGC2 предназначены для плавного регулирования напряжения 220, 380 В в промежутке от 0 до 250 В (TDGC2) или от 0 до 430 В (TSGC2).

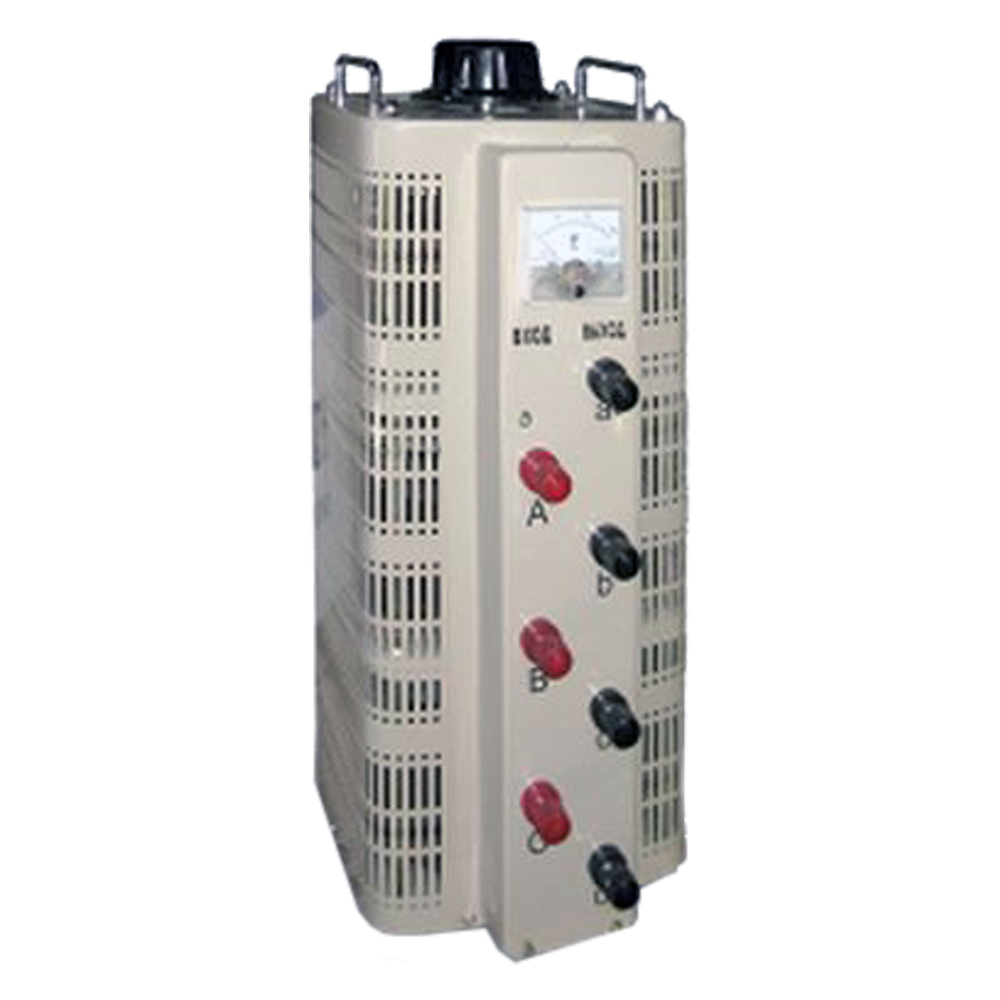

Трехфазные автотрансформаторы TSGC2 представляют собой три однофазных автотрансформатора.

Особенности лабораторных автотрансформаторов:
- Автотрансформаторы TDGC2 , TSGC2 функционируют даже в низком диапазоне регулирования, обладая стабильными характеристиками.
- Увеличение входного напряжения вызывает значительное возрастание холостого тока.
- Все модели автотрансформаторов снабжены шкалой поворота ручки регулятора, и вольтметром, показывающим действующее значение выходного напряжения, расположенным на корпусе изделия.

Области применения:
- как дополнительное устройство к станкам;
- в научных лабораториях;
- на производствах, занимающихся проектированием и наладкой ТВ приемников и другой бытовой техники;
- в нефтяной промышленности.

Технические характеристики

Напряжение первичной обмотки 220 В, 380 В
Номинальная частота 50 Гц, 60 Гц
Ток холостого хода 0,07 А; 0,3 А; 0,4 А; 0,6 А; 1 А
Исполнение по степени защиты IP20

Структура обозначения, пример заказа

TS (TD)
С2
0,2K
1

Ток максимальный, А

Номинальная мощность, кВА

Сухого типа с естественным охлаждением

Трехфазный автротрансформатор (однофазный автротрансформатор)

Варианты исполнений

Обозначение, тип трансформатора

Номинальная мощность, кВА

Ток максимальный

Холостой ток

Частота, Гц

Входное  напряжение, В

Диапазон регулирования, В

Габариты, мм

Вес, кг

TDGC2-0,2K-1А

0,2

1 А

0,07 А

50/60

220

от 0 до 250

105х130х130

2,0

TDGC2-0,5K-2А

0,5

2 А

0,07 А

50/60

220

от 0 до 250

130х150х135

4,0

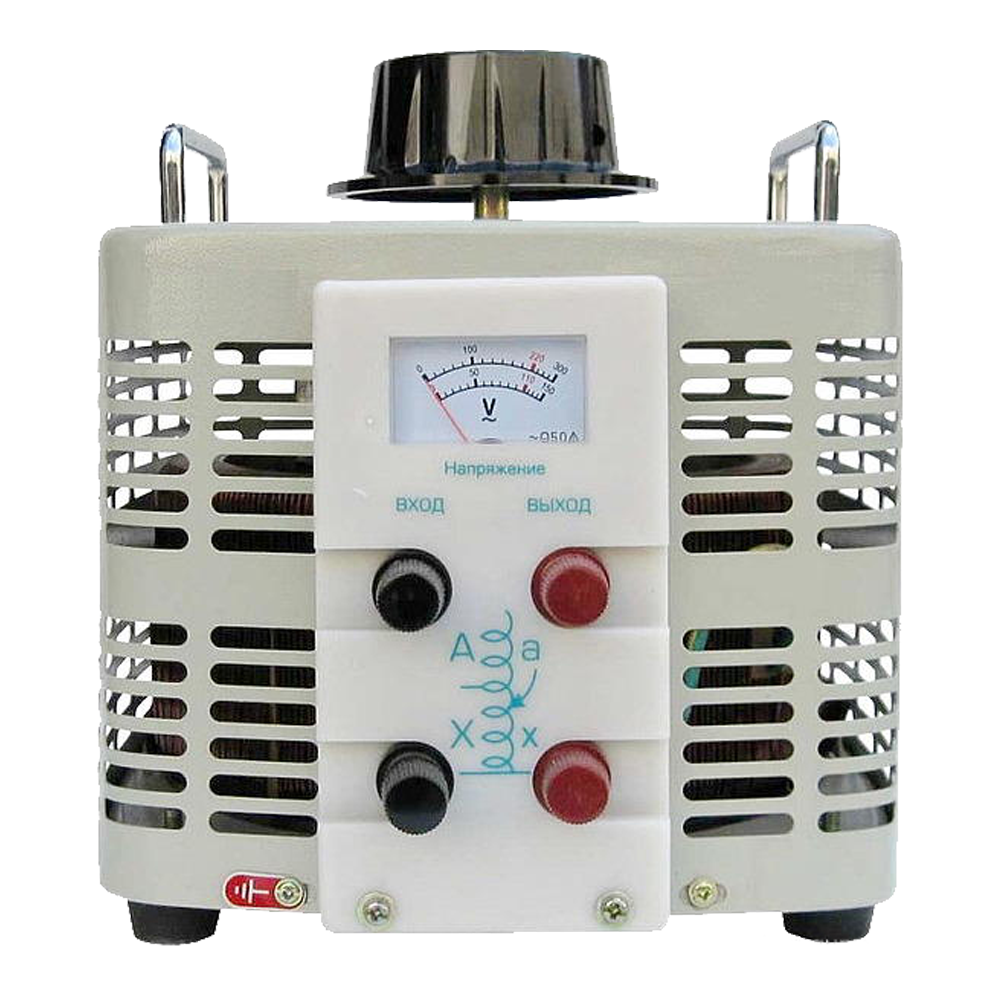

TDGC2-2K-8А

2,0

8 А

0,3 А

50/60

220

от 0 до 250

170х200х180

7,0

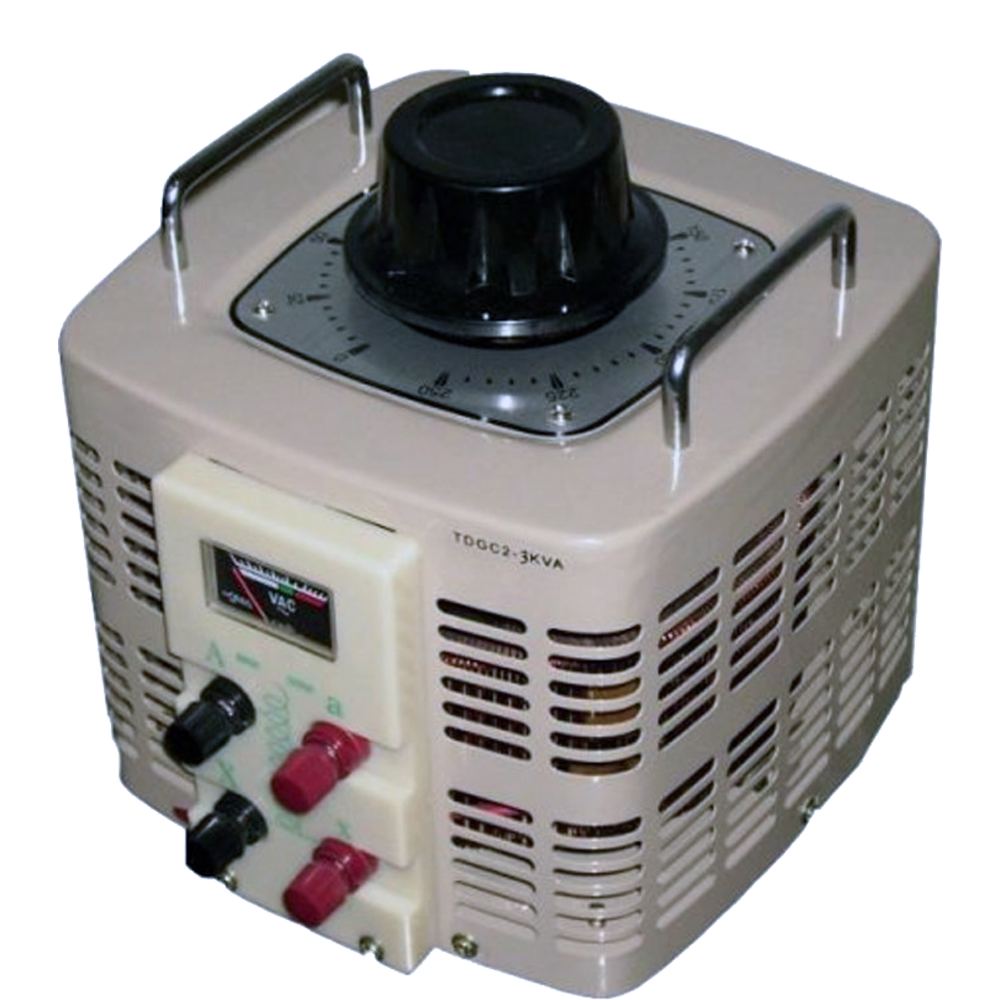

TDGC2-3K-12А

3,0

12 А

0,4 А

50/60

220

от 0 до 250

200х215х190

12,0

TDGC2-5K-20А

5,0

20 А

0,6 А

50/60

220

от 0 до 250

240х290х240

16,0

TDGC2-10K-40А

10,0

40 А

1 А

50/60

220

от 0 до 250

240х290х430 мм

12,0

TSGC2-1,5K-2А

1,5

2 А



50/60

380

от 0 до 430

170х200х430

12,0

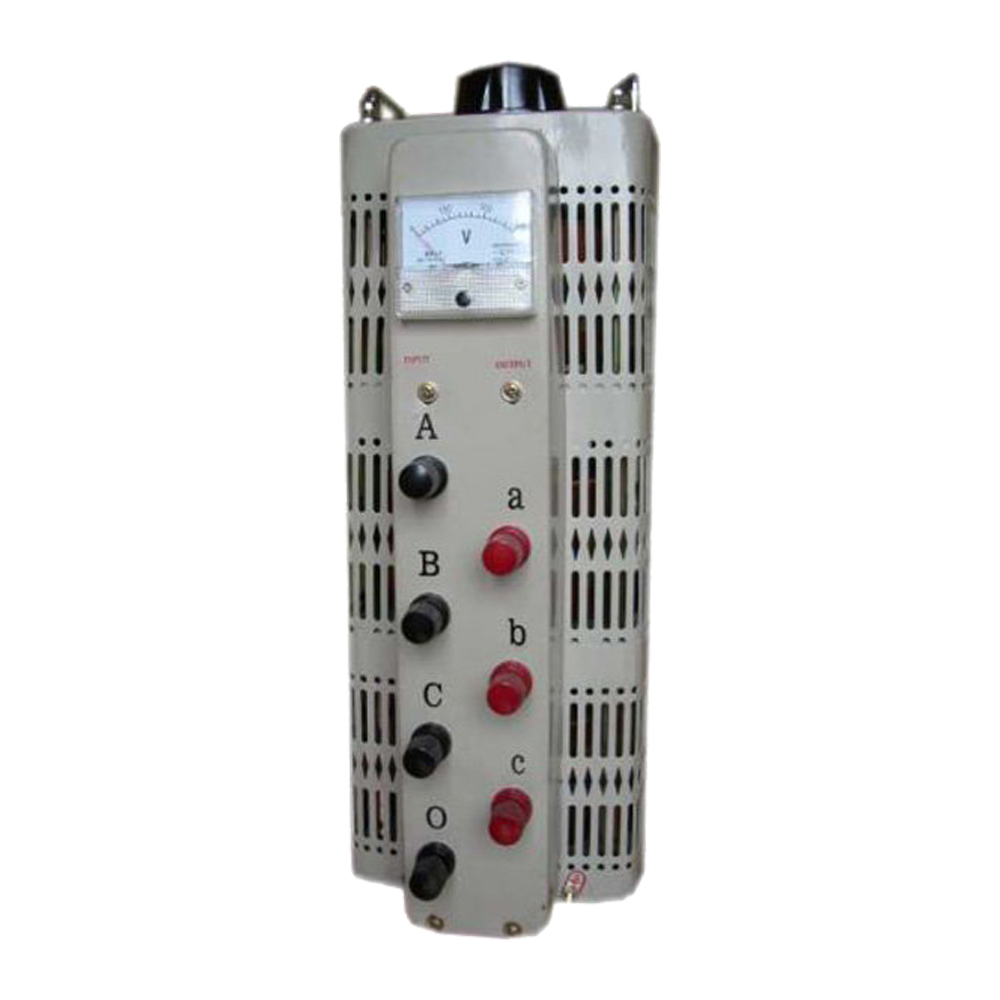

TSGC2-3K-4А

3,0

4 А



50/60

380

от 0 до 430

170х200х430

16,0

TSGC2-6K-8А

6,0

8 А



50/60

380

от 0 до 430

170х200х500

21,0

TSGC2-9K-12А

9,0

12 А



50/60

380

от 0 до 430

200х215х550

36,0

TSGC2-15K-20А

15,0

20 А



50/60

380

от 0 до 430

360x280x650

63,0

TSGC2-20K-28А

20,0

28 А



50/60

380

от 0 до 430

240х330х580

53,0

TSGC2-30K-40А

30,0

40 А



50/60

380

от 0 до 430

240х290х1300

110,0

Стандартный комплект поставки

  • Автотрансформатор.
  • Техническая документация.
