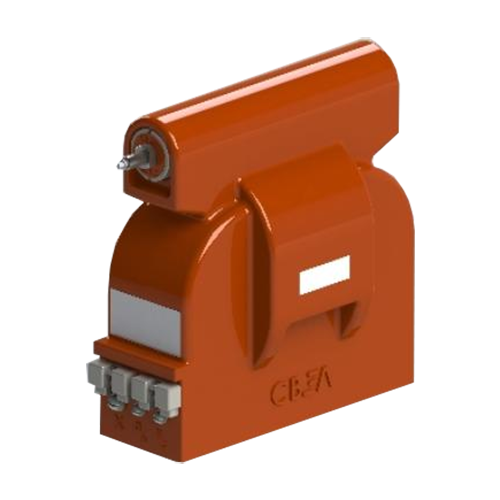

ЗНОЛП-6(10, 15) трансформаторы напряжения опорные литые заземляемые

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 6 кВ, 10 кВ, 15 кВ

Тип изоляции: Твердый диэлектрик

Описание

Трансформатор напряжения ЗНОЛП-6(10, 15) оборудован съемным электромагнитным предохранительным устройством многоразового использования (СПУЭ-10). Возможно изготовление ЗНОЛП-6(10) с инверстным высоковольтным выводом А.

По техническим характеристикам ЗНОЛП-6(10, 15) не отличается от трансформаторов напряжения ЗНОЛ-6(10, 15).

Технические характеристики

Наибольшее рабочее напряжение 7,2 кВ, 12 кВ, 17,5 кВ
Напряжение первичной обмотки 6000/√3 В, 6300/√3 В, 6600/√3 В, 6900/√3 В, 10000/√3 В, 10500/√3 В, 11000/√3 В, 13800/√3 В, 15750/√3 В
Напряжение вторичной обмотки 100 В, 100/3 В, 100/√3 В
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 3
Схема и группа соединения обмоток 1/1/1-0-0, 1/1/1/1-0-0-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, УХЛ2

Структура обозначения, пример заказа

З
Н
О
Л
П
-10
УХЛ2

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Класс напряжения первичной обмотки, кВ

Со встроенным предохранительным устройством

С литой изоляцией

Однофазный

Трансформатор напряжения

Заземляемый

Варианты исполнений

  • ЗНОЛП-6;
  • ЗНОЛП-10;
  • ЗНОЛП-6-4;
  • ЗНОЛП-10-4;
  • ЗНОЛП-6/10;
  • ЗНОЛП-15.

Все параметры исполнений подробно описаны в технической документации ЗНОЛ(П)-6(10, 15) трансформатор напряжения опорный литой заземляемый. Характеристики модификаций.

Стандартный комплект поставки

  • Трансформатор;
  • Руководство по эксплуатации;
  • Паспорт.
