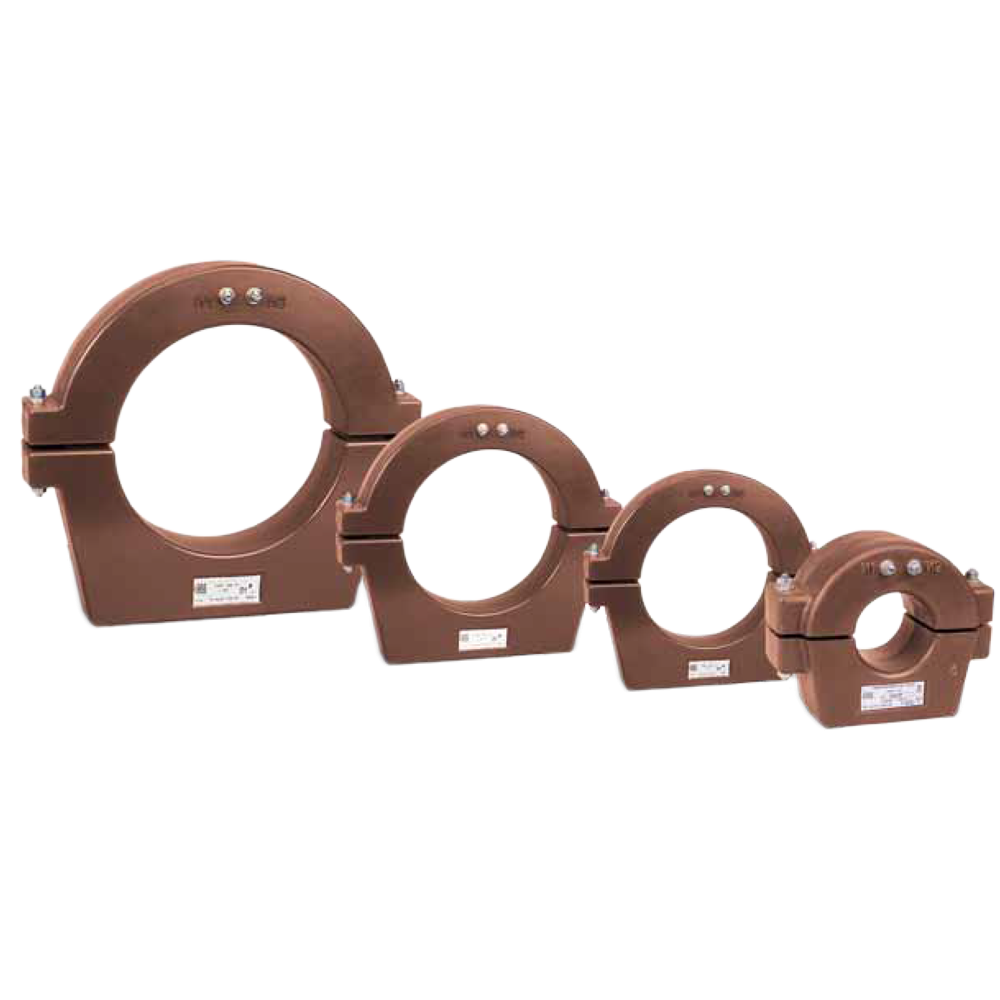

ТЗРЛ трансформаторы тока для защиты от замыканий на землю

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТЗРЛ подразделяются на трансформаторы тока нулевой последовательности, передающие сигнал о замыканиях на землю путем трансформации возникших при этом токов нулевой последовательности, и на трансформаторы тока для защиты, предназначенные для передачи сигнала приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением до 0,66 кВ включительно.


Трансформатор ТЗРЛ устанавливается на кабели диаметром от 70, 100, 125 и 200 мм. Допускается использование измерительных трансформаторов ТЗРЛ в электрических цепях на номинальное напряжения выше 0,66 кВ, при условии, что главная изоляция между токопроводящими жилами кабеля и вторичной обмоткой трансформаторов обеспечивается собственной изоляцией кабеля. Трансформаторы предназначены для работы в электроустановках и являются комплектующими изделиями.

Конструктивные особенности ТЗРЛ:

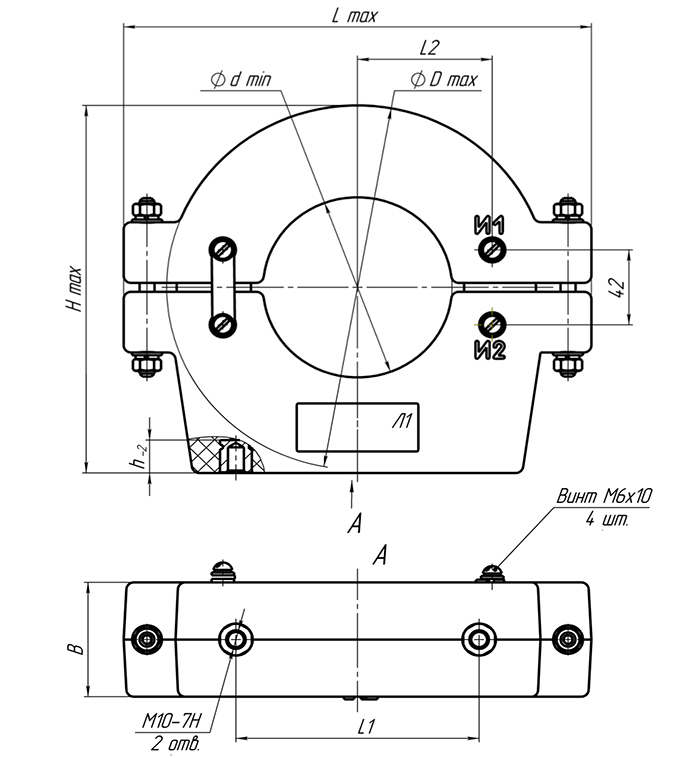

  • Трансформаторы тока ТЗРЛ выполнены в виде опорной разъемной конструкции.
  • Роль первичной обмотки выполняет кабель, пропущенный в окно трансформаторов.
  • Главная изоляция между токопроводящими жилами кабеля и вторичной обмоткой трансформаторов обеспечивается изоляцией кабеля.
  • Вторичная  обмотка  намотана  на  разрезной  магнитопровод  и  залита эпоксидным компаундом, что обеспечивает электрическую изоляцию и защиту обмотки от проникновения влаги и механических повреждений.
  • Разрезные части трансформаторов соединяются при помощи шпилек.

Технические характеристики

Наибольшее рабочее напряжение 0,8 кВ
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 5P, 10P
Номинальная вторичная нагрузка 3 ВА, 5 ВА, 10 ВА, 15 ВА, 20 ВА, 25 ВА, 30 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения У2
Ток односекундной термической стойкости, кА 0,08; 0,14

Структура обозначения, пример заказа

Т
З
Р
Л
100
У2

Климатическое исполнение и категория размещения согласно ГОСТ 15150

Диаметр кабеля, пропущенного в окно трансформатора

С литой изоляцией

Разъемный

Для защиты от замыканий на землю

Трансформатор тока

Варианты исполнений

Трансформаторы тока ТЗРЛ нулевой последовательности

Наименование параметра

Значение

Номинальное напряжение, кВ

0,66

Номинальная частота, Гц

50

Коэффициент трансформации для работы с реле: ТЗРЛ-70, ТЗРЛ-100, ТЗРЛ-125

30/1

ТЗРЛ-150, ТЗРЛ-200

60/1

Коэффициент трансформации для работы с микропроцессорной защитой типа SEPAM**: вся серия ТЗРЛ

470/1

Испытательное одноминутное напряжение, кВ

3

Односекундный ток термической стойкости, А, при коэффициенте трансформации:

30/1; 60/1





140

470/1

20



Трансформаторы тока ТЗРЛ для защиты:

Наименование параметра

Значение

ТЗРЛ-70

ТЗРЛ-100,

ТЗРЛ-125

ТЗРЛ-150

ТЗРЛ-200

Номинальное напряжение, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,8

Номинальная частота, Гц

50

Номинальный первичный ток, А

600; 750; 800; 1000; 1200; 1500; 2000

Наибольший рабочий первичный ток, А

630; 800; 800; 1000; 1250; 1600; 2000

Номинальный вторичный ток, А

1

Количество вторичных обмоток, шт.

1

Номинальная вторичная нагрузка, при cos φ = 0,8 (нагрузка индук­тивно - активная)

3; 5; 10; 15; 20; 25; 30

Класс точности по ГОСТ 7746

5Р; 10Р

Односекундный ток термической стойкости, А, не менее

80

Номинальная предельная кратность вторичной обмотки*, не менее, при номинальном первичном токе, А:

9

4

10

5

600

750

11

5

10

6

800

11

6

8

7

1000

11

7

8

8

1200

13

8

9

9

1500

15

9

7

11

2000

17

11

8

13

Примечания:
1.    *Значение номинальной предельной кратности вторичной обмотки приведено при номинальной вторичной нагрузке 30 ВА.
2.    Значение номинальной вторичной нагрузки уточняется в заказе.
3.    Допускается кратковременное, не более двух часов в неделю, повышение значения номинального первичного тока на 20 % по отношению к наибольшему рабочему первичному току.

Стандартный комплект поставки

  • Трансформатор.
  • Техническое описание и инструкция по эксплуатации.
  • Паспорт.
