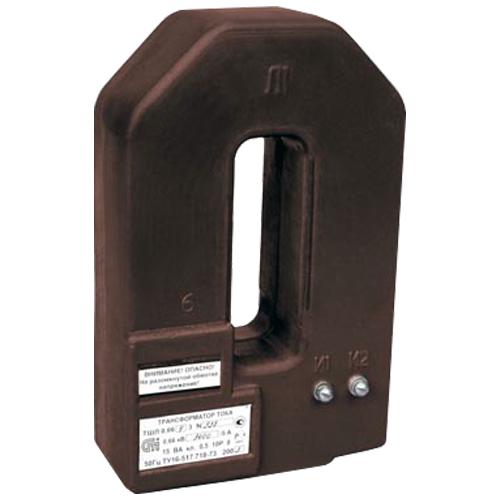

ТШЛ-0,66; ТШЛ-0,66-I трансформаторы тока шинные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформаторы тока ТШЛ-0,66 и ТШЛ-0,66-I предназначены для передачи сигнала измерительной информации приборам измерения, защиты автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц на номинальное напряжение до 0,66 кВ включительно.
Допускается использование трансформаторов ТШЛ-0,66; ТШЛ-0,66-I в электрических цепях на номинальное напряжения выше 0,66 кВ, при условии, что главная изоляция между шиной или токопроводящими жилами кабеля обеспечивается собственной изоляцией шины или кабеля.

ТШЛ-0,66 и ТШЛ-0,66-I не имеют собственной первичной обмотки, ее роль выполняет кабель или шина распределительного устройства, проходящие через внутреннее окно трансформаторов. Главная изоляция между шиной или токопроводящими жилами кабеля и вторичной обмоткой трансформаторов обеспечивается изоляцией шины или кабеля.

Вторичная обмотка намотана на овальный магнитопpовод и залита изоляционным компаундом. Изоляционный монолитный корпус надежно защищает внутренние части трансформаторов от механических повреждений и проникновения влаги.

Технические характеристики

Номинальное напряжение	0,66 кВ
Номинальный первичный ток	600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А, 2000 А, 2500 А, 3000 А, 4000 А, 5000 А
Наибольший первичный ток	630 А, 800 А, 1000 А, 1250 А, 1600 А, 2000 А, 2500 А, 3200 А, 4000 А, 5000 А
Номинальный вторичный ток	1 А; 5 А
Номинальная частота	50 Гц или 60 Гц
Класс точности	0,2S; 0,2; 0,5S; 0,5; 1; 10Р
Номинальная вторичная нагрузка при cos=0,8	5 ВА; 10 ВА; (15 Ва)
Кратность трехсекундного тока термической стойкости	60 (для первичных токов 600-2000 А); 40 (для первичных токов 2500-5000 А)
Климатическое исполнение	У2

Структура обозначения, пример заказа

ТШЛ-0,66

0,5

1000

У2

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности вторичной обмотки

Тип трансформатора: ТШЛ-0,66 или ТШЛ-0,66-I

Варианты исполнений

Номинальный первичный ток, А	Размеры, мм										Масса, кг, max
Номинальный первичный ток, А	А	В	B₁	L₁	B₂	L₂	L	Н	С	C₁	Масса, кг, max
600-3000	142	72	85	75	39	50	181	277	129	36	10
4000-5000	200	82	95	85	79	45	251	302	199	41	15

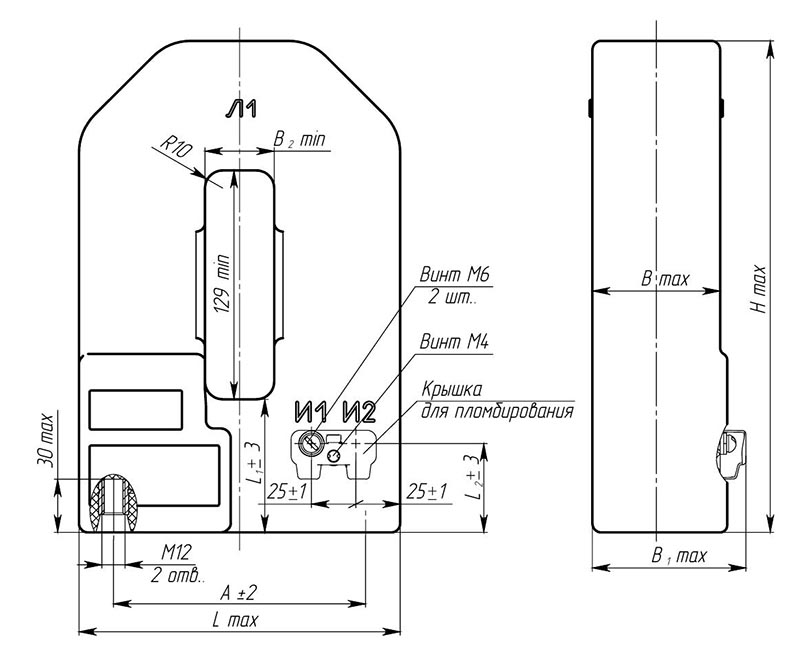

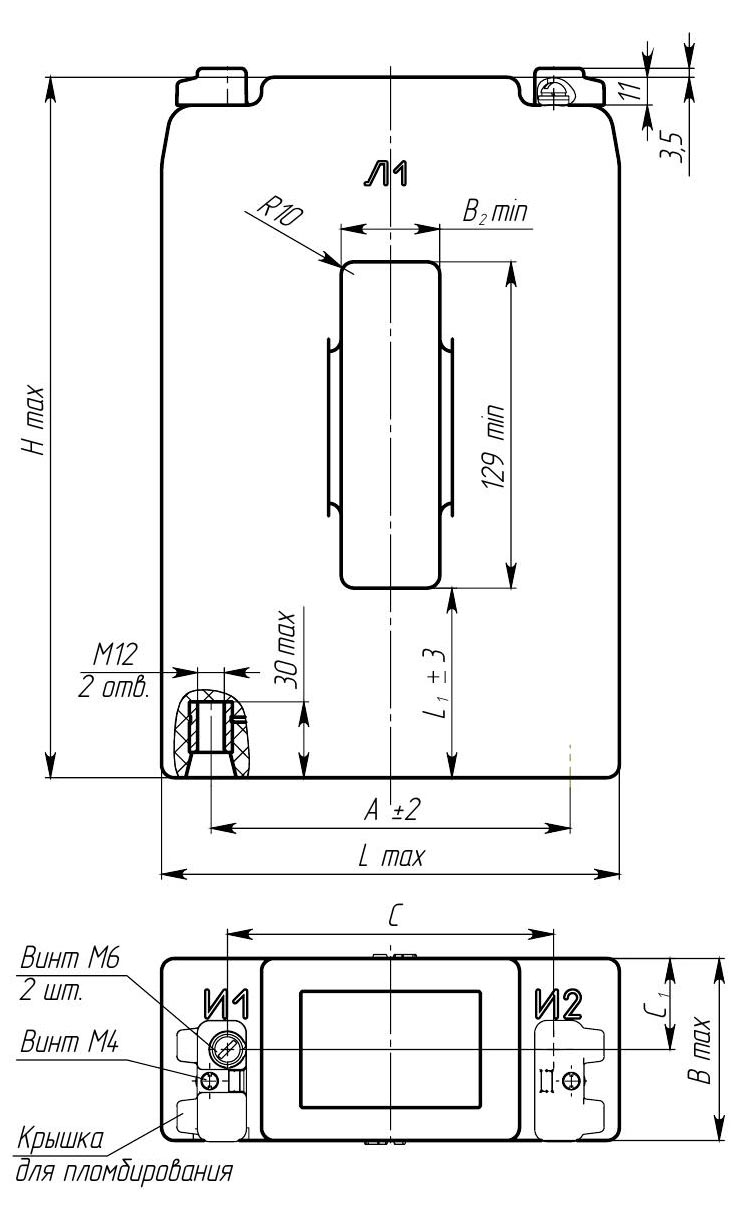

Габаритный чертеж


ТШЛ-0,66	ТШЛ-0,66-I

Стандартный комплект поставки

Трансформатор тока ТШЛ-0,66 или ТШЛ-0,66-I.
Паспорт.

Скачать документацию

ТШЛ-0,66; ТШЛ-0,66-I трансформаторы тока шинные. Руководство по эксплуатации.
