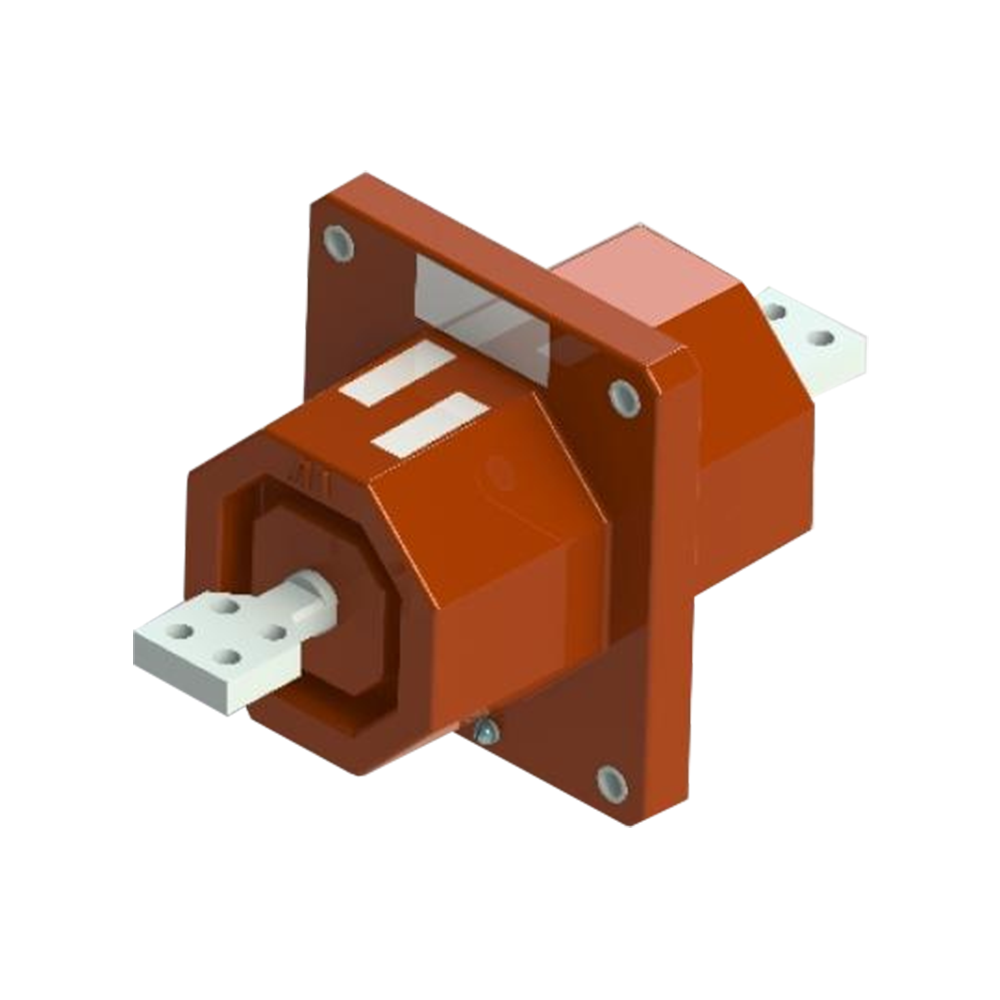

ТПОЛ-СВЭЛ-10 трансформаторы тока проходные литые

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТПОЛ-СВЭЛ-10 однофазные проходные с литой изоляцией. Трансформаторы ТПОЛ-СВЭЛ-10 могут содержать до 4 вторичных обмоток, каждая из которых расположена на своем магнитопроводе. Выводы первичной обмотки расположены на боковых поверхностях трансформатора. Выводы вторичных обмоток расположены в нижней части литого блока. Выводы вторичных обмоток для измерений пломбируются защитной крышкой.  Рабочее положение - любое. Изготавливаются по техническим условиям 0ЭТ.591.008 ТУ.

Особенности конструкции трансформаторов ТПОЛ-СВЭЛ-10
Измерительные трансформаторы ТПОЛ-СВЭЛ-10 могут изготавливаться с одним или несколькими коэффициентами трансформации, с возможностью переключения на вторичной стороне. По требованию заказчика возможно изготовление трансформаторов ТПОЛ-СВЭЛ-10 с повышенными номинальными нагрузками вторичных обмоток, повышенными токами термической и электродинамической стойкости. Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе. Трансформаторы ТПОЛ-СВЭЛ-10 для дифференциальной защиты поставляются по специальному заказу.

Технические характеристики

Наибольшее рабочее напряжение 12 кВ
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,2S, 0,5, 0,5S, 1, 3
Номинальная вторичная нагрузка 1 ВА, 2 ВА, 2,5 ВА, 3 ВА, 5 ВА, 10 ВА, 15 ВА, 20 ВА, 30 ВА, 50 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, УХЛ2
Ток односекундной термической стойкости, кА 0,4-40,0
Конструктивное исполнение Проходные с литой изоляцией
Вес 25,0 .... 33,5 кг

Структура обозначения, пример заказа

Т
П
О
Л
СВЭЛ
10
-2(-3,-4)
УХЛ2

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Номер конструктивного исполнения (по количеству вторичных обмоток)

Класс напряжения, кВ

Шифр завода-изготовителя

с Литой изоляцией

Одновитковый

Проходной

трансформатор Тока

Варианты исполнений

Наименование параметра

Номер конструктивного исполнения

2

3

Номинальное напряжение, кВ

10, 11*

Наибольшее рабочее напряжение, кВ

12

Номинальная частота переменного тока, Гц

50, 60*

Номинальный вторичный ток, А

1,

5

Номинальный первичный ток, А

5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 600, 750, 800, 1000, 1200, 1500, 2000, 2500, 3000

Количество вторичных обмоток

2

3

Класс точности

вторичной обмотки для измерений

вторичной обмотки для защиты



0,2S; 0,2, 0,5S; 0,5; 1, 3

5Р, 10Р

Номинальная вторичная нагрузка, ВА вторичной обмотки для измерений

при cos ф = 1

при cos ф = 0,8

вторичной обмотки для защиты

при cos ф = 0,8





1, 2, 2,5

3, 5, 10, 15, 20, 25, 30, 50



3, 5, 10, 15, 20, 25, 30, 50

Номинальная предельная кратность вторичной обмотки для защиты

от 2 до 30

Номинальный коэффициент безопасности приборов обмотки для измерений

от 2 до 30

Односекундный ток термической стойкости, кА при номинальном первичном токе, А





5

0,4

0,4

10

0,78

0,78

15

1,2

1,2

20

1,56

1,56

30

2,5

2,5

40

3,0

3,0

50

5,0

5,0

75

5,85

5,85

80

6,23

6,23

100

10,0

10,0

150

12,5

12,5

200

20,0

20,0

300, 400

31,5

20,0

600 - 3000

40,0

40,0

Ток электродинамической стойкости, кА при номинальном пер­вичном токе, А





5

1,0

1,0

10

1,98

1,98

15

3,0

3,0

20

3,98

3,98

30

6,37

6,37

40

7,65

7,65

50

12,8

12,8

75

14,9

14,9

80

15,8

15,8

100

25,5

25,5

150

31,8

31,8

200

51,0

51,0

300, 400

81,0

51,0

600 - 3000

102,0

102,0

Примечания:

1. * Для трансформаторов, предназначенных для поставок на экспорт.

2. Значение вторичных нагрузок, вторичного тока, предельной кратности вторичной обмотки для защиты, коэффициента безопасности приборов вторичной обмотки для измерений, количество вторичных обмоток, классы точности уточняются в заказе.

Стандартный комплект поставки

  • Трансформатор ТПОЛ-СВЭЛ-10.
  • Техническое описание и инструкция по эксплуатации.
  • Паспорт.
