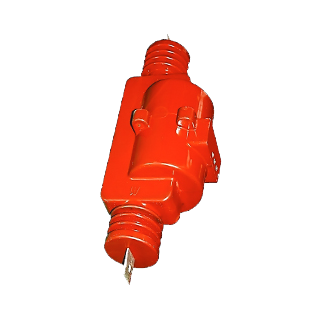

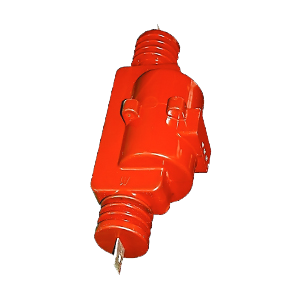

ТПОЛ-10-У3 трансформаторы тока (КТЗ)

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформаторы тока ТПОЛ-10-У3 устанавливаются в комплектные распределительные устройства внутренней и наружной установки класса напряжения 10 кВ. Используются для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока.

Условия эксплуатации измерительных трансформаторов ТПОЛ-10-У3 :

Высота установки над уровнем моря не более 1000 м.
Окружающая среда не взрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих по крытия, металлы и изоляцию (атмосфера должна соответствовать ГОСТ 15150).
Рабочее положение трансформаторов в пространстве - любое.

Параметры:

Номинальный первичный ток: 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600, 800, 1000, 1500 А.
Номинальный вторичный ток: 5 А.
Класс точности вторичной обмотки: для измерения: 0,2S, 0,2, 0.5S, 0,5.
Класс точности вторичной обмотки: для защиты: 10Р.
Номинальная вторичная нагрузка с коэффициентом мощности cosф2=0,8:
- Обмотка для измерения: 10 ВА.
- Обмотка для защиты: 15 ВА.
Испытательное напряжение изоляции первичной обмотки в течение 1 мин.: 42 кВ.
Испытательное напряжение изоляции вторичной обмотки в течение 1 мин.: 3 кВ.

Технические характеристики

Номинальная частота	50 Гц
Класс точности основной вторичной обмотки	0,2, 0,2S, 0,5, 0,5S, 10P
Номинальная вторичная нагрузка	10 ВА, 15 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения	У3
Ток односекундной термической стойкости, кА	8 кА, 20 кА, 31.5 кА
Конструктивное исполнение	Опорные
Габаритные размеры	495х200х265 мм (ДхШхВ)

Структура обозначения, пример заказа

ТПОЛ

0,2S

/10Р

600

У3

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности защитной вторичной обмотки

Класс точности измерительной вторичной обмотки

Номинальное напряжение, кВ

Наименование модели

Варианты исполнений

Параметры	Значения
Номинальный первичный ток, А	50	75	100	150	200	300	400	500	600	750	800	1000	1200	1500	2000
Ток термической стойкости, кА t=1с t=3c	8 4	20 10				31,5 16		- 31,5
Ток электродинамической стойкости, кА	25	52						81
Номинальная предельная кратность вторичной обмотки для защиты, Кном, не менее:	10
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, Кбном, не более	8							9			10		12

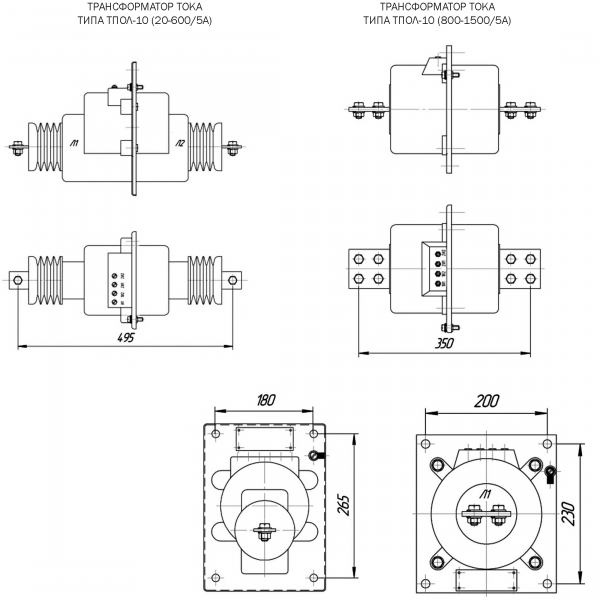

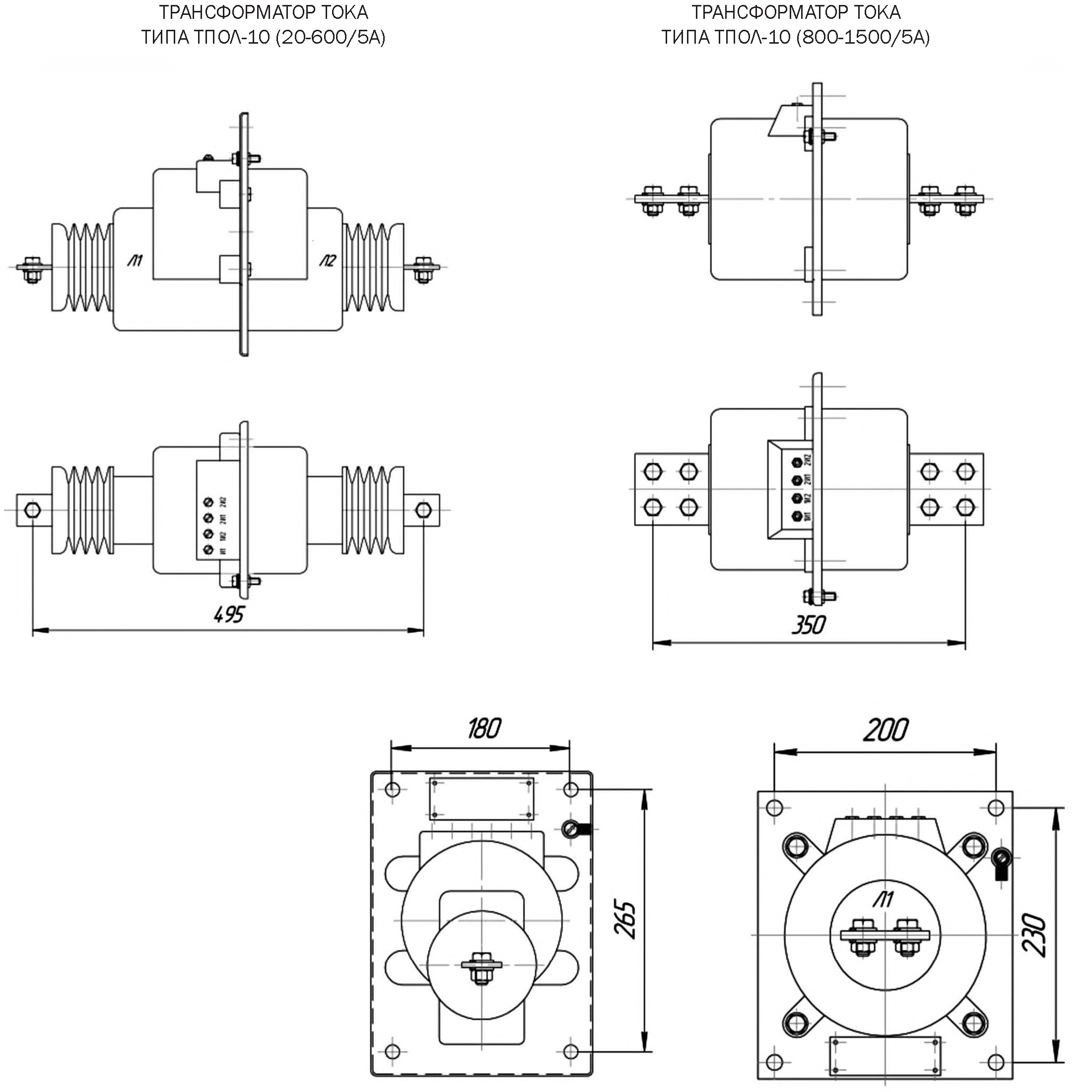

Габаритные чертежи

Стандартный комплект поставки

Трансформатор ТПОЛ-10-У3.
Паспорт.
