ТОП-0,66 трансформаторы тока опорные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Описание

Трансформаторы тока ТОП-0,66 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением до 0,66 кВ включительно.

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ). 3.1.3 Трансформаторы классов точности 0,2S; 0,5S применяются для коммерческого учета электроэнергии, классов точности 0,2; 0,5; 1; 3; 5 - в схемах измерения.

Особенности трансформаторов тока ТОП-0,66:
- Трансформаторы имеют климатическое исполнение "У", категорию размещения 3 по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях:
     - высота установки над уровнем моря – не более 1000 м. По согласованию с потребителем возможно изготовление трансформаторов для работы на высоте свыше 1000 м;
     - верхнее значение температуры окружающего воздуха, с учетом перегрева воздуха внутри КРУ, 55°С;
     -нижнее рабочее значение температуры окружающего воздуха, относительная влажность, давление воздуха – согласно ГОСТ 15543.1;
     -окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, химически активных газов и агрессивных паров в концентрациях, разрушающих металлы и изоляцию (атмосфера типа II по ГОСТ 15150).
- Рабочее положение трансформаторов в пространстве – любое.
- Трансформаторы имеют изоляцию класса нагревостойкости "В" по ГОСТ 8865, выполненную из трудногорючего термопласта;
- Трансформаторы соответствуют группе условий эксплуатации М7 по ГОСТ 17516.1.

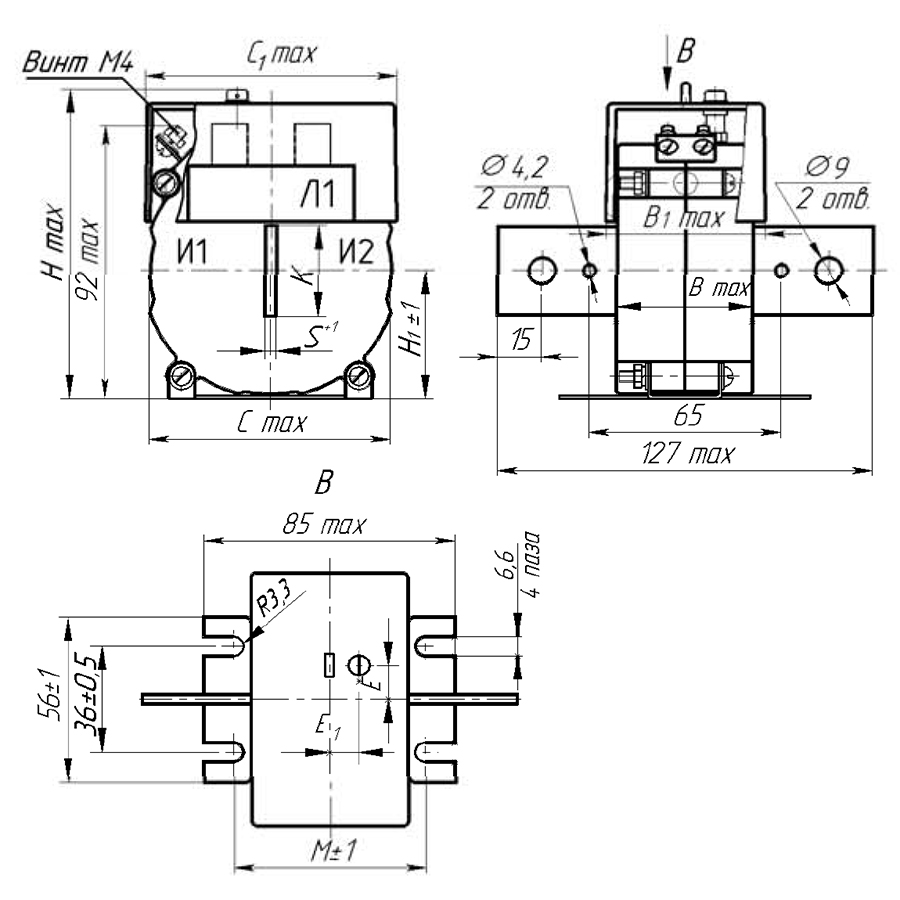

Конструктивные особенности
Трансформаторы тока опорные ТОП-0,66 и ТОП-0,66-I имеют многовитковую 1ГГ.768.001 РЭ 12 первичную обмотку, потенциальный вывод, соединенный с первичной обмоткой. Потенциальный вывод предназначен для подключения счетчиков электроэнергии. Вторичная обмотка выполнена на тоpоидальном магнитопpоводе, на номинальные первичные токи от 1000 А до 2000 А - на прямоугольном магнитопроводе.
В трансформаторах тока ТОП-0,66–I предусмотрено крепление на дин-рейку. На корпусе, выполненном из термопласта, имеется пломбировочная табличка, предназначенная для предупреждения несанкционированных действий.

Преимущества:
- В настоящее время трансформаторы типа ТОП-0,66 выпускаются на полный стандартный ряд номинальных первичных токов от 1А до 150 А, имея при этом классы точности как 0.5 и 0.2, так и 0.5S и 0.2S, что позволяет широко использовать их в системах автоматизированного контроля и учета электроэнергии АСКУЭ.
- Изделия имеют несколько степеней защиты от несанкционированного доступа:
            - прозрачная защитная крышка с возможностью пломбирования, защищающая вторичные контакты, табличку с данными и клеймо, а также обеспечивающая безопасность эксплуатации;
            - защитная этикетка, которая при попытке разобрать трансформатор нарушается и оставляет видимые следы взлома.
- Современная конструкция трансформаторов позволяют использовать трансформаторы ТОП-0,66 с первичным кабелем или шиной различного сечения и конфигурации, а так же устанавливать их в любом пространственном положении.
- Наличие встроенной медной шины, покрытой оловом, у трансформаторов ТОП-0,66-I, позволяет подключать к ним как медные, так и алюминиевые проводники.

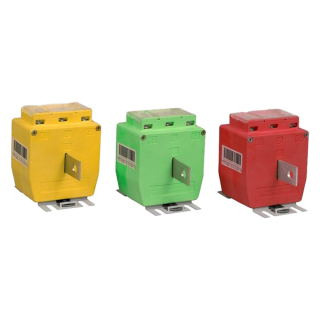

- Безопасность эксплуатации обеспечивает корпус из самозатухающих пластмасс с высоким классом нагревостойкости. Сами корпуса имеют три различных цвета - желтый, зеленый и красный, что является общепринятой пофазной маркировкой. Трансформаторы упаковываются в удобную для потребителя тару по три штуки.
- Крепление трансформатора осуществляется с помощью опорных лапок или на дин-рейку.
- В новом трансформаторе ТОП-0,66-I имеется удобный для монтажа потенциальный вывод, находящийся в пломбируемой клеммной коробке.
- Трансформаторы данной серии имеют государственную поверку.

Технические характеристики

Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,2S, 0,5, 0,5S
Номинальная вторичная нагрузка 1 ВА, 2 ВА, 2,5 ВА, 3 ВА, 5 ВА, 10 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т3, У3
Габаритные размеры Не более 0,75 кг

Структура обозначения, пример заказа

Т
О
П
0,66
10
1
0,2S

Класс точности

Номинальный вторичный ток, А

Номинальный, первичный ток, А

Номинальное напряжение, кВ

Пластмассовый корпус

Опорный

Трансформатор тока

Варианты исполнений

Тип трансформатора

Номинальный первичный ток, А

Номинальная вторичная нагрузка, ВА, вторичной обмотки при cosφ

Класс точности по ГОСТ 7746

0,8 (нагрузка индуктивно-активная)

1

ТОП-0,66

1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200

-

1; 2; 2,5

0,2S; 0,5S; 0,5

1; 5; 10; 15; 20; 30; 40; 50

3

-

0,2; 0,5; 1

5

0,2S; 0,5S 0,5; 1

75; 80; 100; 150; 200

3

0,2

5

0,2S; 0,5S; 0,5; 1

10

1

40; 50

-

1

1

75

-

1; 2

0,5S; 0,5

80

1; 2; 2,5

0,2S; 0,5S; 0,5

100; 150

200; 250; 300; 400; 450; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 2000

100

3

-

0,5S; 0,5; 1

150

0,2S; 0,2; 0,5S; 0,5; 1

200;250

3; 5

300; 400; 450

3; 5

10

0,5; 1

500; 600; 750; 800

3; 5; 10

0,2S; 0,2; 0,5S; 0,5; 1

600; 750; 800

15

0,2; 0,5S

800

20

750; 800

15;20;25

0,5

1000; 1200; 1250; 1500; 2000

3

0,2; 0,5S

5; 10

0,2S; 0,5S; 0,5; 1





1500; 2000

15

ТОП-0,66-I

1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150

3; 5; 10

1; 2; 2,5

0,2S; 0,5S; 0,5; 1

15

-

0,5*; 1

40; 80

-

1; 2; 2,5

0,2S; 0,5S 0,5; 1

3; 5

-

0,2*

Стандартный комплект поставки

  • Трансформатор;
  • Техническое описание и инструкция по эксплуатации;
  • Паспорт.
