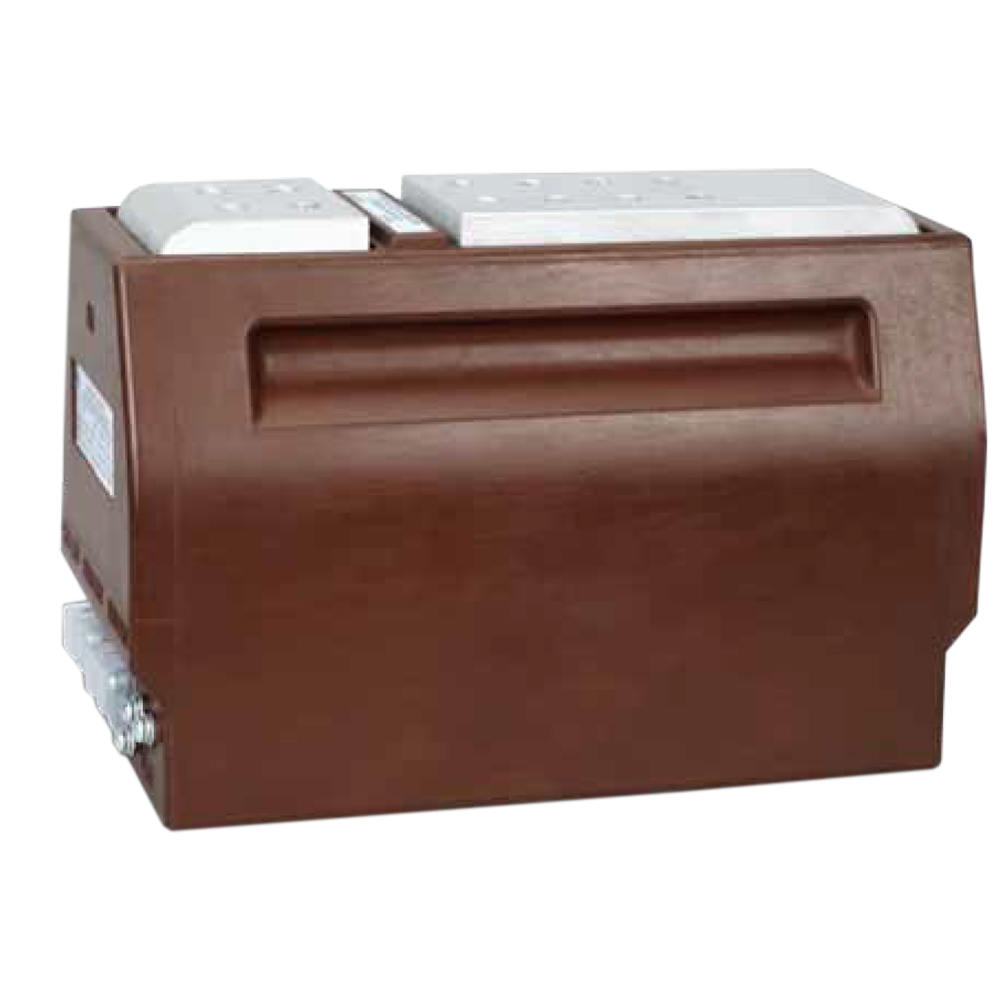

ТОЛ-10-М трансформаторы тока сухие опорные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Описание

Измерительные трансформаторы тока  ТОЛ-10-М предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Особенности трансформаторов тока ТОЛ-10-М:
- Трансформаторы изготавливаются в климатическом исполнении «Т» и «УХЛ» категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в закрытых помещениях в условиях:
             - высота над уровнем моря не более 1000 м;
             - температура окружающей среды с учетом перегрева воздуха внутри КРУ - от минус 60 °C до плюс 50 °C для исполнения «УХЛ 2.1» и от минус 10 °C до плюс 55 °C для исполнения «Т2.1».
- Окружающая среда не взрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию.
- Рабочее положение - любое.

Технические характеристики

Наибольшее рабочее напряжение 12 кВ
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,2S, 0,5, 0,5S, 5P, 10P
Номинальная вторичная нагрузка 1 ВА, 2 ВА, 2,5 ВА, 3 ВА, 5 ВА, 10 ВА, 15 ВА, 20 ВА, 25 ВА, 30 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2.1, УХЛ2.1
Ток односекундной термической стойкости, кА 61
Конструктивное исполнение М-2; М-3; М-4

Структура обозначения, пример заказа

Т
О
Л
10
М-2
2
0,2S
10Р
10
5

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности вторичной обмотки №2

Класс точности вторичной обмотки №1

Количество вторичных обмоток, шт

Номер конструктивного исполнения

Номинальное напряжение, кВ

Исполнение с литой изоляцией

Опорный

Трансформатор тока

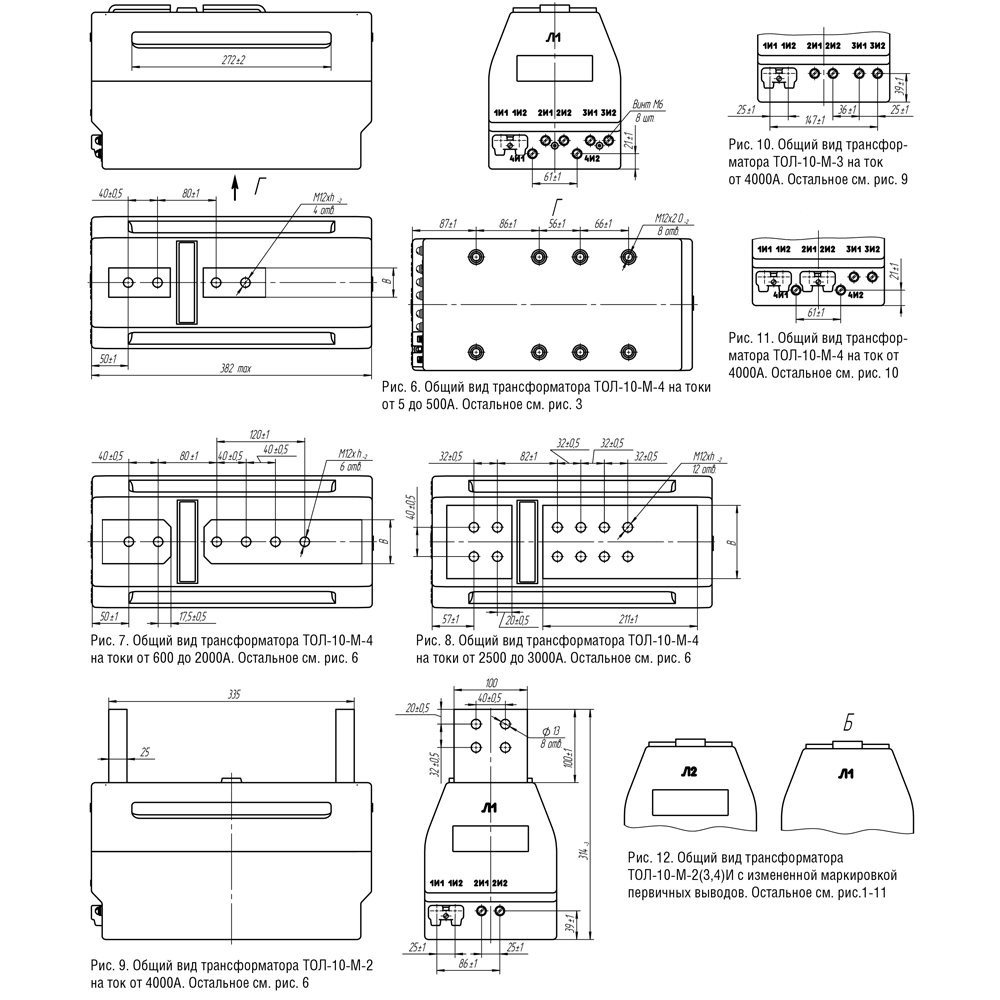

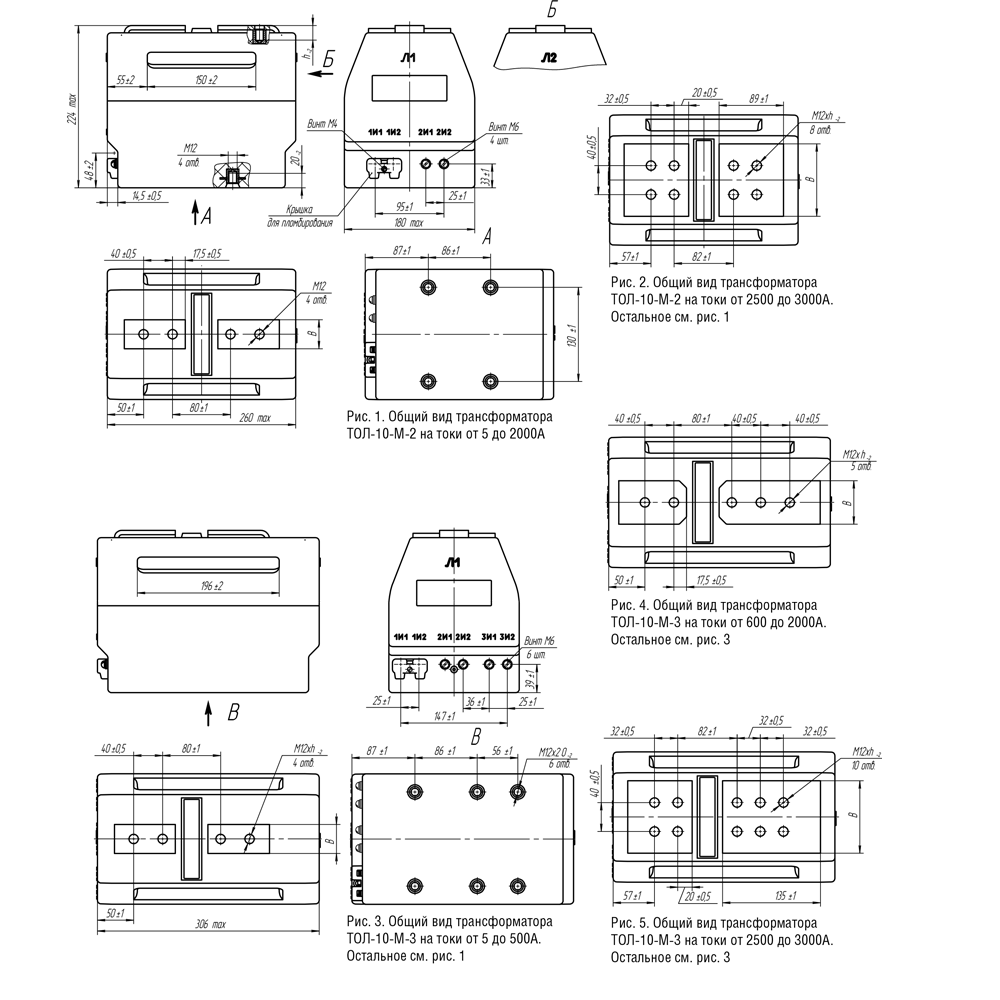

Варианты исполнений

Характеристики

Значения

Конструктивное исполнение

ТОЛ-10-М-2

ТОЛ-10-М-2

ТОЛ-10-М-2

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Климатическое исполнение

УХЛ 2 или Т2

Номинальная частота переменного тока, Гц

50

Номинальный первичный ток, А

2500, 3000

Номинальный вторичный ток, А

5

Количество вторичных обмоток

2

3

4

Класс точности:



- вторичной обмотки для измерений

0,2; 0,2S; 0,5; 0,5S

- вторичной обмотки для защиты

10Р(5Р)

Номинальная вторичная нагрузка, В×А:

вторичной обмотки для измерений:



- при cos φ = 1

1; 2; 2,5

- при cos φ = 0,8

3; 5; 10*; 15; 20; 25; 30

вторичной обмотки для защиты:



- при cos φ = 0,8

3; 5; 10*; 15; 20; 25; 30

Номинальная предельная кратность вторичной обмотки для защиты (при номинальной вторичной нагрузке 15 В∙А), не менее

10

Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,5; 0,2; 0,5S не более (при номинальной вторичной нагрузке 10 В×А)

13

Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,2S (при номинальной вторичной нагрузке 10 В×А), не более

10

Односекундный ток термической стойкости, кА

61

Ток электродинамической стойкости, кА

152,5

Стандартный комплект поставки

  • Трансформатор;
  • Техническое описание и инструкция по эксплуатации;
  • Паспорт.
