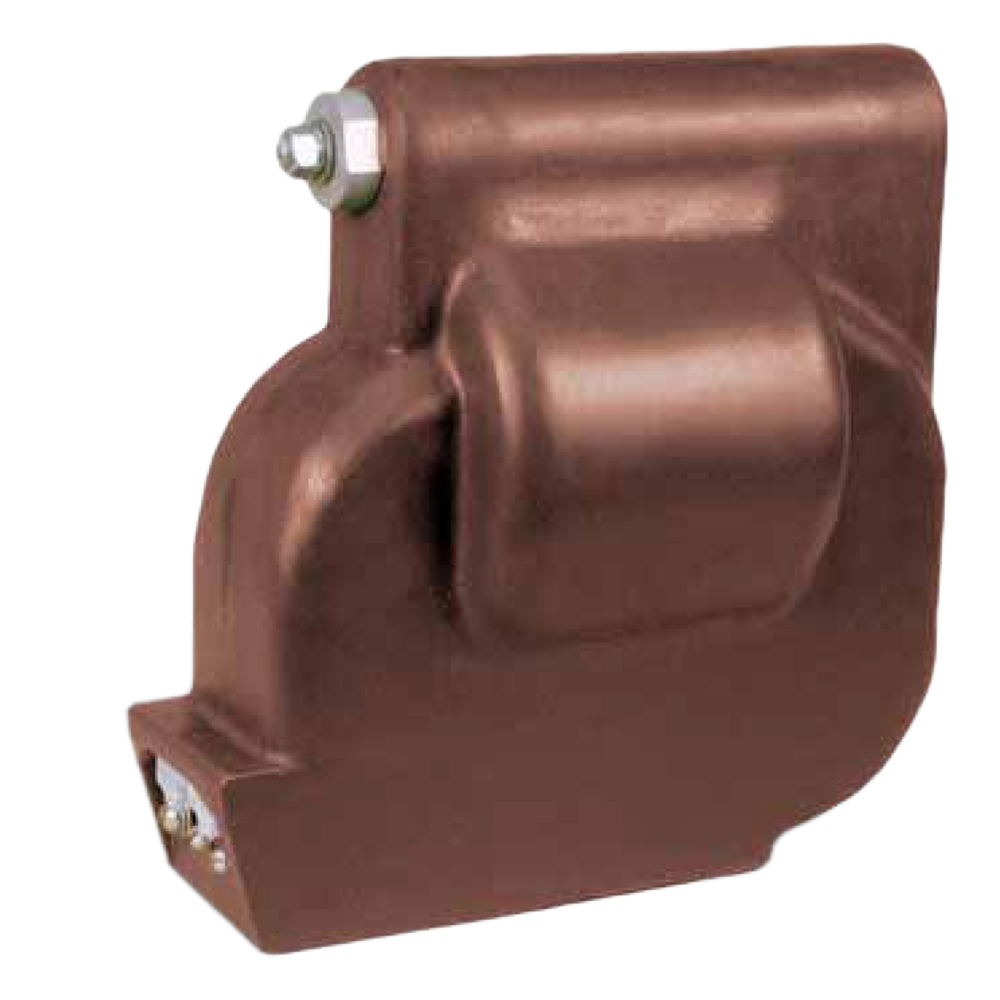

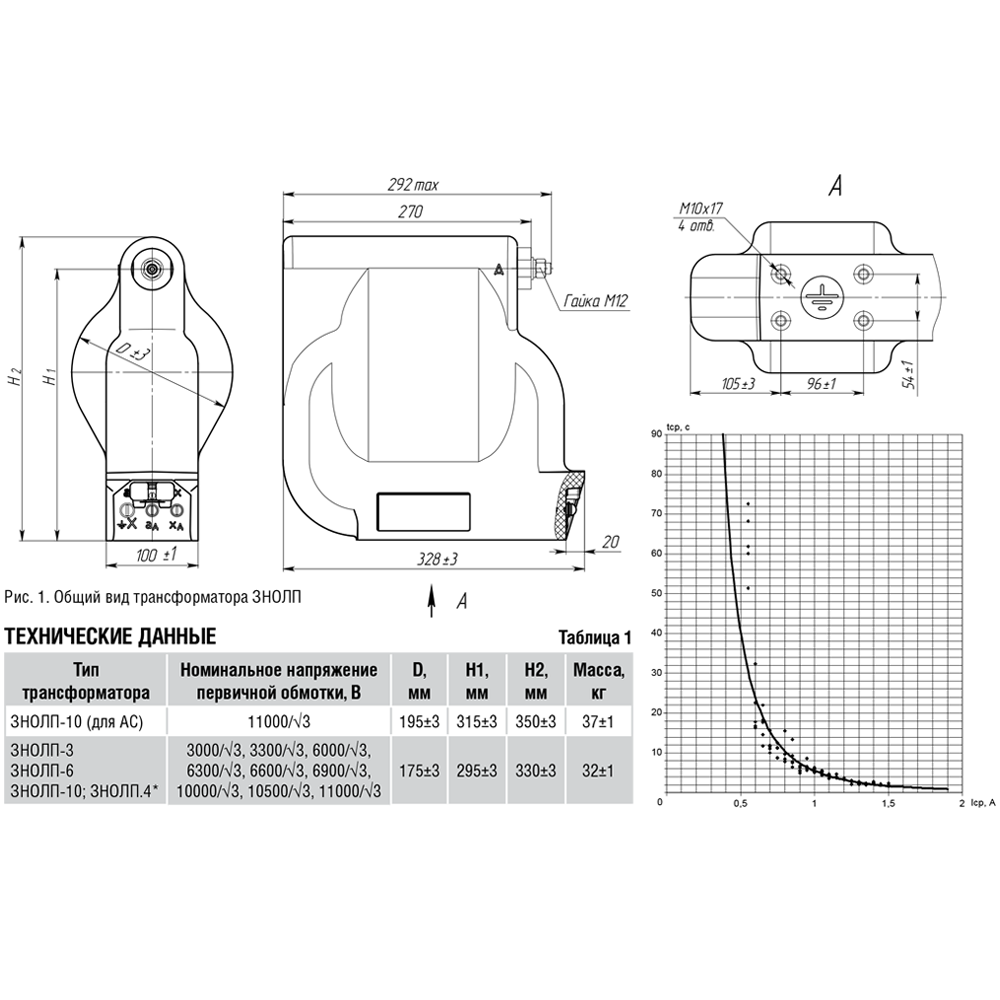

ЗНОЛП-3(6,10) трансформаторы напряжения заземляемые с предохранителем

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 3 кВ, 6 кВ, 10 кВ

Материал обмотки: Медная

Тип изоляции: Твердый диэлектрик

Описание

Трансформаторы напряжения ЗНОЛП-3, ЗНОЛП-6, ЗНОЛП-10 предназначены для установки в комплектные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.

Особенности заземляемых трансформаторов напряжения ЗНОЛП-3, ЗНОЛП-6, ЗНОЛП-10:
- Допускается длительная эксплуатация трансформаторов вне гарантированного  класса  точности,  при  нагрузке,  не превышающей  предельную  мощность.
- Трансформаторы ЗНОЛП-3, ЗНОЛП-6, ЗНОЛП-10 изготавливаются в климатическом исполнении «У» и «Т» категории размещения 2 по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях:
            - высота установки над уровнем моря – не более 1000 м;
            - температура окружающего воздуха, с учетом превышения температуры воздуха в токопроводе, КРУ при нагрузке трансформаторов предельной мощностью, от минус 45 ˚С до плюс 55 ˚С;
            - относительная влажность воздуха до 100 % при 25 ˚С;
            - давление воздуха – согласно ГОСТ 15543.1;
            - окружающая среда невзрывоопасная, не содержащая агрессивных паров в  концентрациях,  разрушающих  металлы  и  изоляцию  (атмосфера  типа  II  по  ГОСТ 15150).
- Рабочее положение - любое.

Технические характеристики

Наибольшее рабочее напряжение 3,6 кВ, 7,2 кВ, 12 кВ
Напряжение первичной обмотки 3000/√3 В, 3300/√3 В, 6000/√3 В, 6300/√3 В, 6600/√3 В, 6900/√3 В, 10000/√3 В, 10500/√3 В, 11000/√3 В
Напряжение вторичной обмотки 100 В, 100/3 В, 100/√3 В, 110 В, 110/3 В, 110/√3 В
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 3
Номинальная вторичная нагрузка 15 ВА, 30 ВА, 50 ВА, 75 ВА, 150 ВА, 200 ВА, 300 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, У2
Вес 32±1,5

Структура обозначения, пример заказа

З
Н
О
Л
П
6
У2

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Класс напряжения первичной обмотки, кВ

Со встроенным предохранительным устройством

С литой изоляцией

Однофазный

Трансформатор напряжения

Заземляемый

Варианты исполнений

Характеристики

Значения

Модель

ЗНОЛП-3

ЗНОЛП-6

ЗНОЛП-10

Класс напряжения, кВ

3

6

10

Наибольшее рабочее напряжение, кВ

3,6

7,2

12

Номинально напряжение первичной обмотки, В

3000/√3

3300/√3

6000/√3

6300/√3

6600/√3

6900/√3

10000/√3

10500/√3

11000/√3

Номинальное напряжение основной вторичной обмотки, В

100/√3 или 110/√3

Номинальное напряжение дополнительной вторичной обмотки, В

100/3 или 100 или 110/3 или 110 или 100/√3*

Номинальная мощность основной вторичной обмотки, ВА, в классе точности**:
0,2
0,5
1,0
3,0

15
30
50
150

30
50
75
200

50
75
150
300

Номинальная мощность дополнительной вторичной обмотки в классе точности 3, ВА

150

200

300

Предельная мощность вне класса точности, ВА

250

400

630

Предельный допустимый длительный первичный ток, А

0,14

0,11

0,10

Номинальная частота, Гц

50 или 60

Сопротивление резистора в составе предохранительного устройства, Ом

9,1

11

Номинальная мощность резистора, Вт

0,25

Испытательное напряжение, кВ:

одноминутной промышленной частоты

грозового импульса



24

40



32

60



46

75

Масса, кг

32±1,5

32±1,5

32±1,5

Примечания:
* - Используется как вторая основная вторичная обмотка (для питания измерительных приборов). Нагрузка на обе вторичные обмотки, а также классы точности оговариваются при заказе.
** - Высший класс точности указывается в заказе.
Трансформаторы для АСКУЭ поставляются по специальному заказу с одним классом точности и номинальной мощностью, указанными в заказе, обязательно заполнение опросного листа.

Стандартный комплект поставки

  • Трансформатор;
  • Руководство по эксплуатации;
  • Паспорт.
