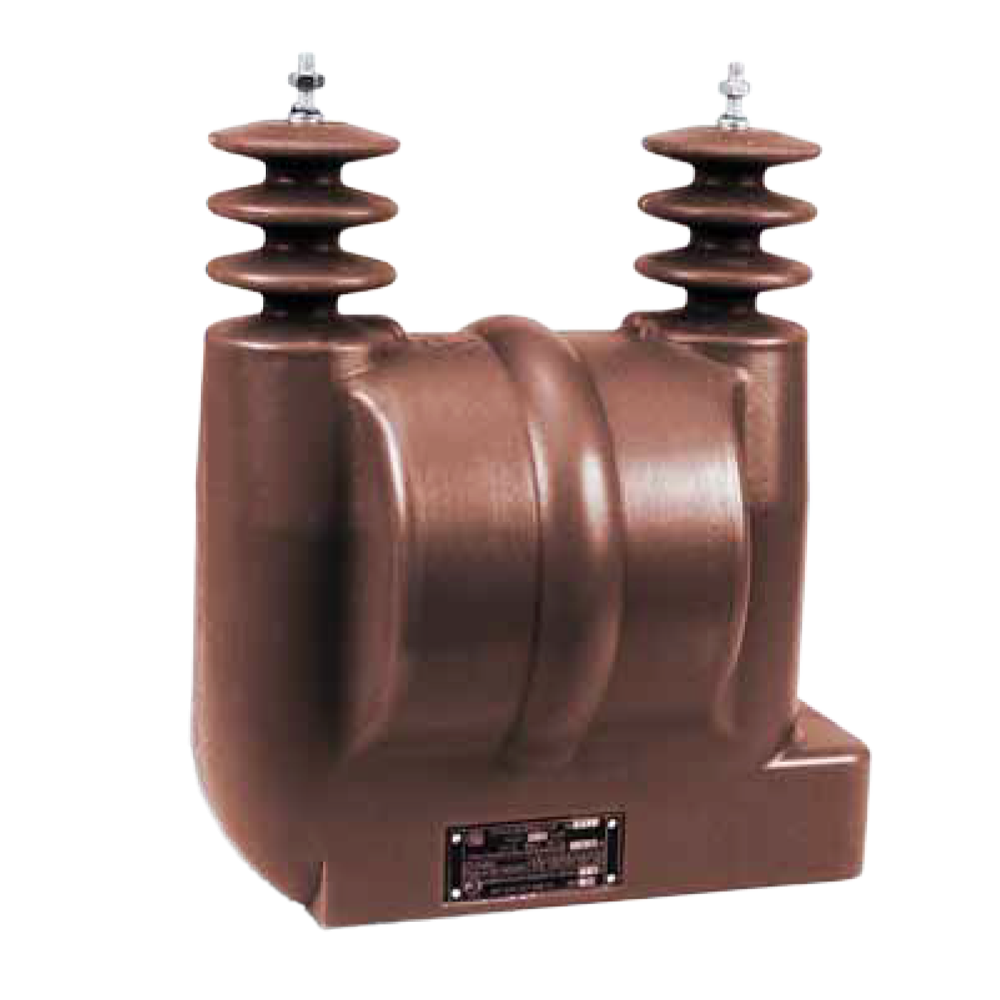

НОЛ-3 трансформаторы напряжения незаземляемые (СЗТТ)

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,015 кВА, 0,02 кВА, 0,03 кВА, 0,05 кВА, 0,075 кВА, 0,2 кВА, 0,3 кВА, 0,15 кВА

Класс напряжения: 3 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Незаземляемые трансформаторы напряжения НОЛ-3 применяются в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением до 3 кВ включительно с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления и предназначены для установки в открытые распределительные устройства.
Допускается длительная эксплуатация измерительных трансформаторов, как силовых, то есть вне гарантированного класса точности, при нагрузке, не превышающей предельную мощность.

Особенности незаземляемых трансформаторов НОЛ:

  • Высота установки над уровнем моря не более 1000 м.
  • Температура окружающего воздуха: -60...+50°С для исполнения «УХЛ1» и -10...+55°С для исполнения «Т1».
  • Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
  • Рабочее положение: вертикальное.

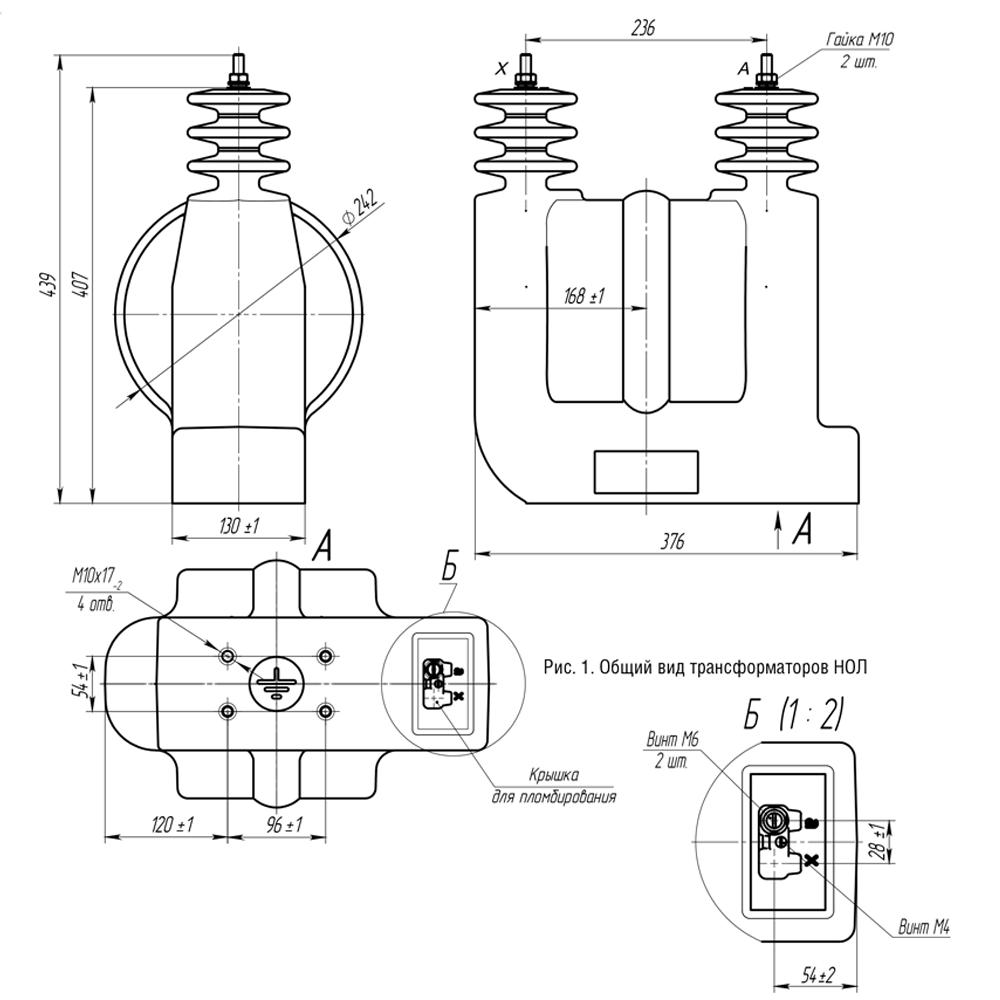

Трансформаторы напряжения НОЛ-3 выполнены однофазными двухобмоточными с незаземляемыми выводами. Магнитопровод стержневого типа, намотан из холоднокатаной электротехнической стали, разрезной. Обмотки расположены на магнитопроводе концентрически. Экраны, соединенные с высоковольтными выводами, служат для повышения электрической прочности трансформатора при воздействии на него грозовых импульсов напряжения. Вторичная обмотка предназначена для измерения, учета электроэнергии и питания цепей защиты.
Обмотки с магнитопроводом залиты изоляционным компаундом, создающим монолитный блок, который обеспечивает электрическую прочность изоляции и защиту обмоток от механических повреждений и проникновения влаги.

Технические характеристики

Наибольшее рабочее напряжение 3,6 кВ
Напряжение первичной обмотки 3000 В, 3300 В
Напряжение вторичной обмотки 100 В, 110 В
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 3

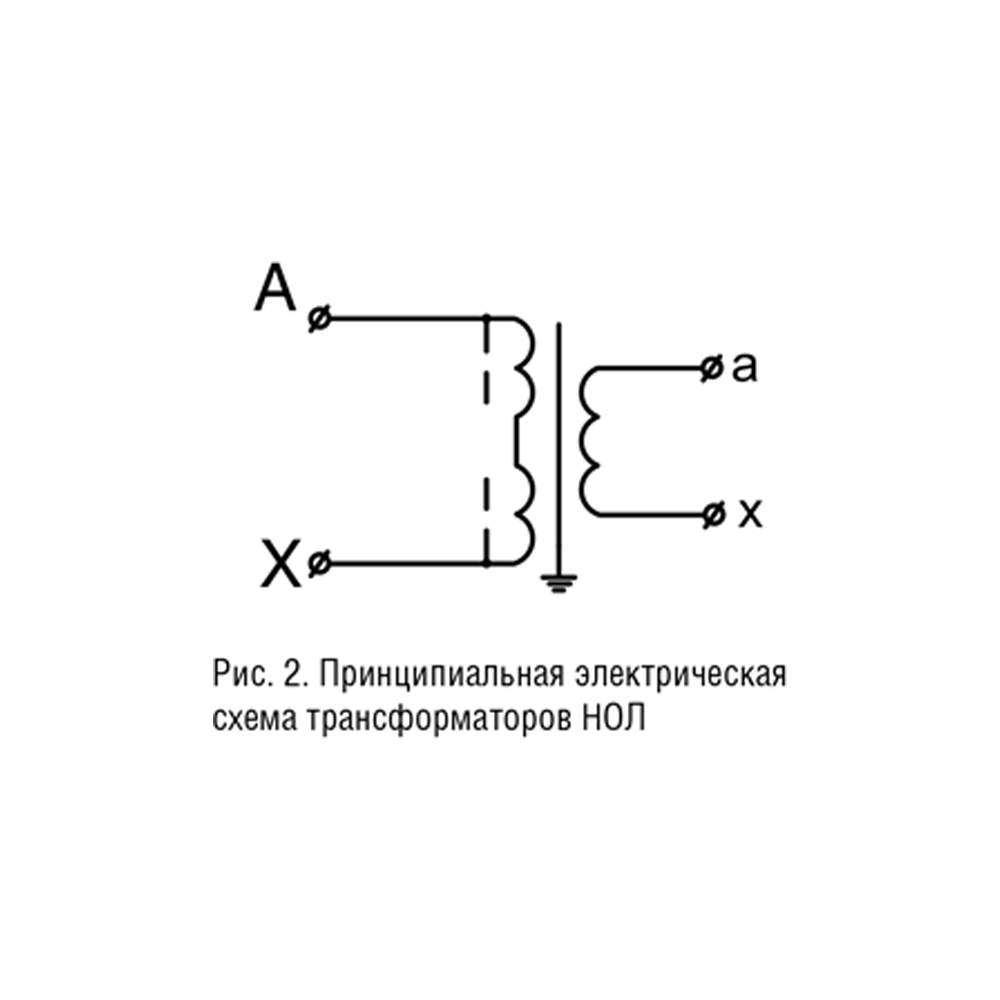

Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т1, УХЛ1

Структура обозначения, пример заказа

Н
О
Л
3
3000
100
УХЛ2

Климатическое исполнение и категория размещения

Напряжение вторичной обмотки, В

Напряжение первичной обмотки, В

Класс напряжения, кВ

с Литой изоляцией

Однофазный

трансформатор Напряжения

Стандартный комплект поставки

  • Трансформатор НОЛ-3.
  • Руководство по эксплуатации.
  • Паспорт.
