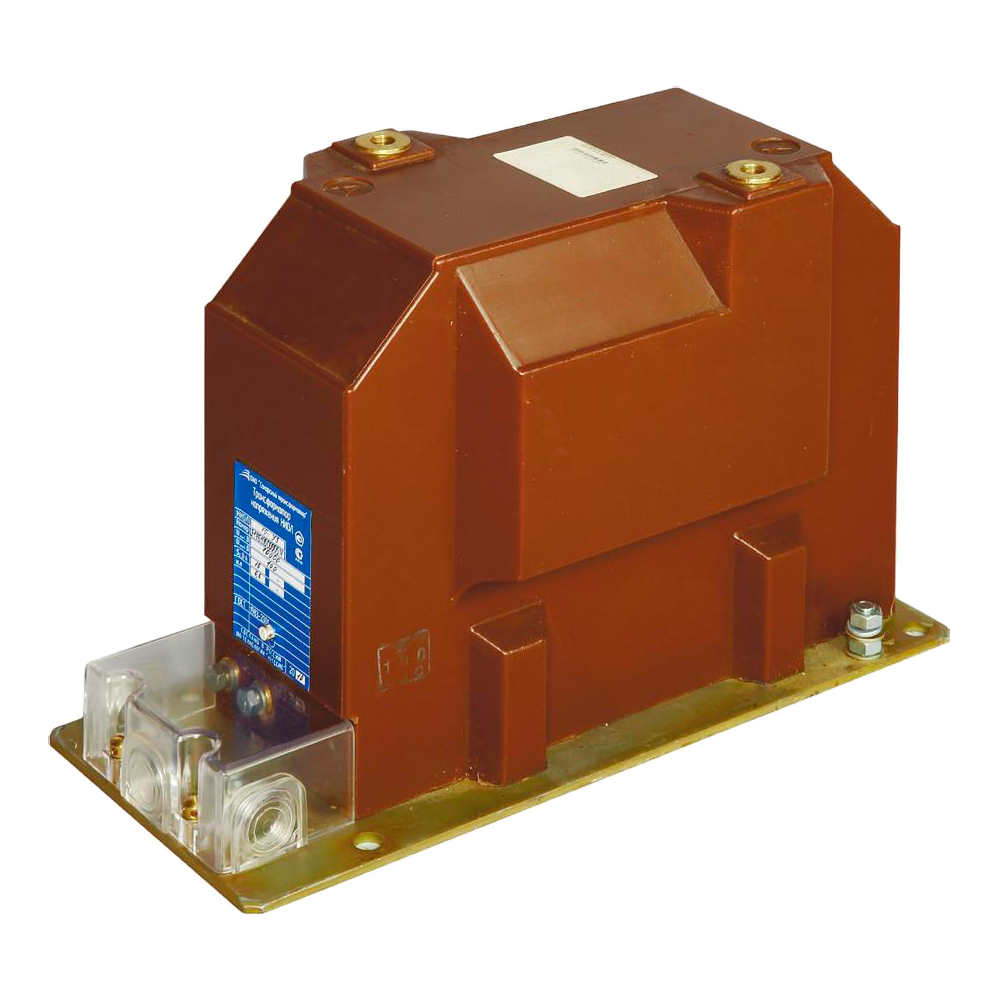

НИОЛ-СТ-3 (-6, -10) траснформаторы напряжения двухполюсные незаземляемые

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 3 кВ, 6 кВ, 10 кВ

Тип изоляции: Твердый диэлектрик

Описание

Двухполюсные незаземляемые трансформаторы напряжения НИОЛ-СТ-3, НИОЛ-СТ-3, НИОЛ-СТ-10 предназначены для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50Гц, для установки в комплектные распределительные устройства (КРУ).

Трансформаторы напряжения НИОЛ-СТ-3П, НИОЛ-СТ-6П, НИОЛ-СТ-10П изготавливается со встроенным предохранительным устройством на выводах обмотки ВН.

Технические характеристики

Наибольшее рабочее напряжение 3,6 кВ, 7,2 кВ, 12 кВ
Напряжение первичной обмотки 3000 В, 6000 В, 10000 В
Напряжение вторичной обмотки 100 В
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1
Номинальная вторичная нагрузка 15 ВА, 20 ВА, 30 ВА, 50 ВА, 75 ВА, 100 ВА, 150 ВА
Схема и группа соединения обмоток 1/1-0, 1/1/1-0-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, Т3, У2, У3

Структура обозначения, пример заказа

НИОЛ-СТ
3
П
0,2
3000
100
У2

Климатическое исполнение

Напряжение вторичной обмотки, В

Напряжение первичной обмотки, В

Класс точности основной вторичной обмотки

Конструктивное исполнение

Класс напряжения, кВ

Наименование модели

Варианты исполнений

Параметр

Значение

Класс напряжения, кВ

3

6

10

Наибольшее рабочее напряжение, кВ

3,6

7,2

12

Номинальное напряжение первичной обмотки, В

3000

6000

10000

Номинальное напряжение вторичной обмотки, В

100

Номинальный коэффициент напряжения

1,2

Номинальная частота, Гц

50

Количество вторичных обмоток

1 - 2

Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0.8, ВА, для класса точности:

0,2

15

20

30

0,5

30

50

100

1

50

75

150

Предельная нагрузка вне класса точности, ВА

150

300

400

Схема и группа соединения обмоток:

с одной вторичной обмоткой

1/1-0

с двумя вторичными обмотками

1/1/1-0-0

Стандартный комплект поставки

  • Трансформатор НИОЛ-СТ-3 (-6, -10).
  • Паспорт.
