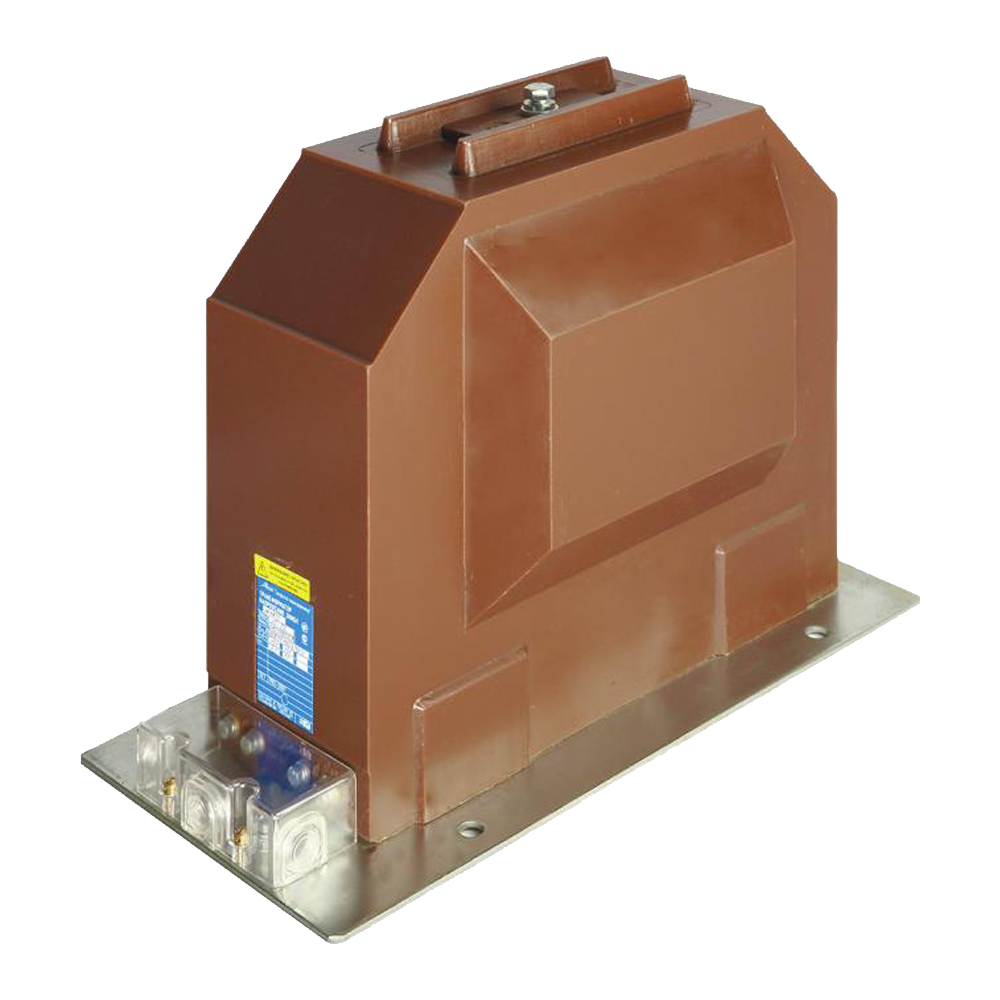

НИОЛ-СТ-20-М (-35-М) трансформаторы напряжения заземляемые

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 20 кВ, 35 кВ

Тип изоляции: Твердый диэлектрик

Описание

Заземляемые трансформаторы напряжения НИОЛ-СТ-20-М, НИОЛ-СТ-35-М предназначены для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50 Гц, для установки в комплектные распределительные устройства КРУ.

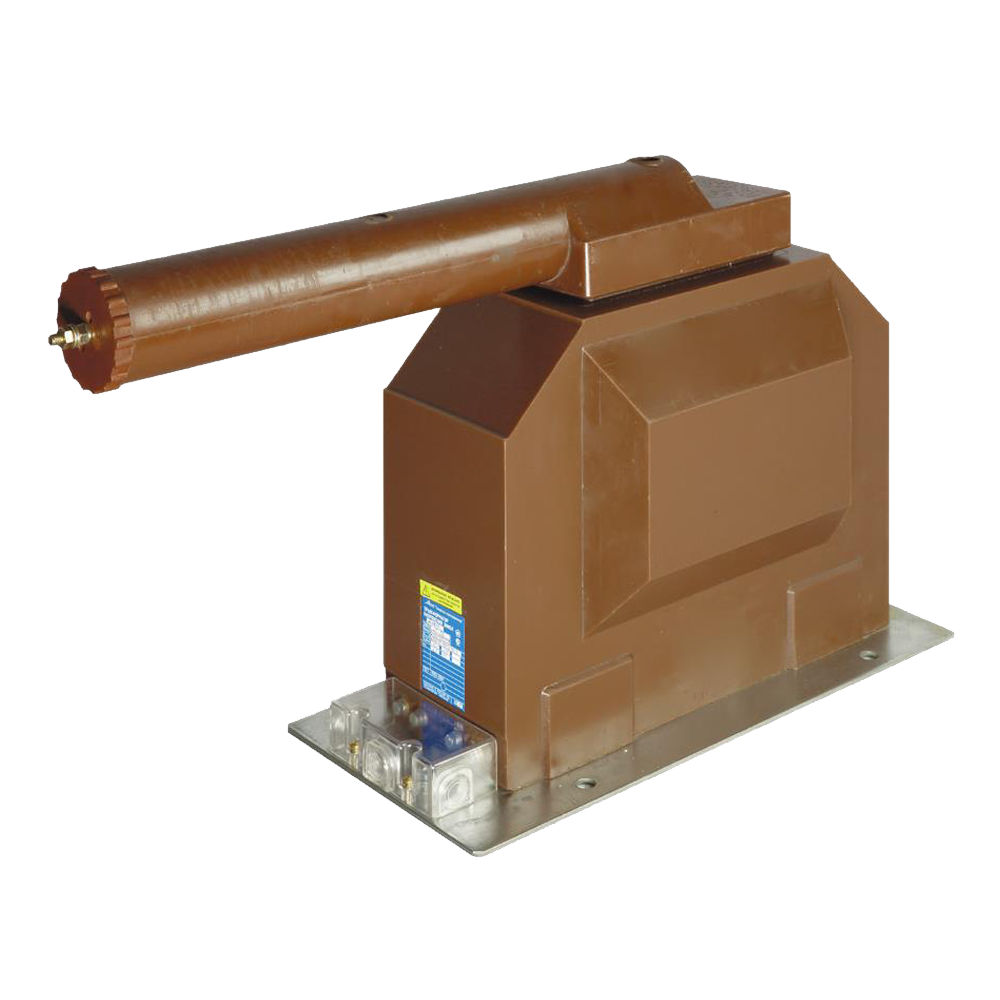

Трансформаторы НИОЛ-СТ-20-М, НИОЛ-СТ-35-М конструктивного исполнения МП, МПР изготавливаются со встроенным предохранительным устройством на высоковольтном выводе. Трансформаторы конструктивного исполнения МП комплектуются плавкой вставкой производства ABB, в конструктивном исполнении МПР применяется предохранительное устройство собственного производства.

Технические характеристики

Наибольшее рабочее напряжение 24 кВ, 40,5 кВ
Напряжение первичной обмотки 20000/√3 В, 35000/√3 В
Напряжение вторичной обмотки 100/3 В, 100/√3 В
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 3
Схема и группа соединения обмоток 1/1-0, 1/1/1-0-0, 1/1/1/1-0-0-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, Т3, У2, У3, УХЛ1
Конструктивное исполнение М; 2М; МП; МПР

Структура обозначения, пример заказа

НИОЛ-СТ
20
М
0,5
100
100
Т2

Климатическое исполнение

Напряжение вторичной обмотки, В

Напряжение первичной обмотки, В

Класс точности основной вторичной обмотки

Конструктивное исполнение

Класс напряжения, кВ

Наименование модели

Варианты исполнений

Параметр

Значение

Класс напряжения, кВ

20

35

Наибольшее рабочее напряжение, кВ

24

40,5

Номинальное напряжение первичной обмотки, В

20000/√3

35000/√3

Количество вторичных обмоток

1 -3

Конструктивный вариант

М; МП

М; МП

Номинальная нагрузка вторичных обмоток с коэффициентом мощности cos φ=0,8, ВА, для класса точности:

0,2

50

75

40

0,5

125

275

150

1

150

500

300

3

150

600

600

Номинальная нагрузка дополнительной вторичной обмотки в классе точности 3, ВА

150

600

600

Предельная нагрузка вне класса точности, ВА

600

1500

1500

Схема и группа соединения обмоток:

с одной вторичной обмоткой

1/1-0

с двумя вторичными обмотками

1/1/1-0-0

с тремя вторичными обмотками

1/1/1/1-0-0-0

Стандартный комплект поставки

  • Трансформатор НИОЛ-СТ-20-М (-35-М).
  • Паспорт.
