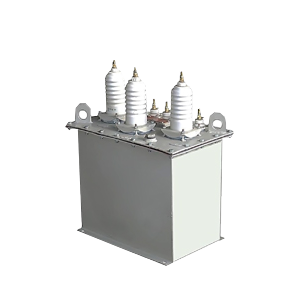

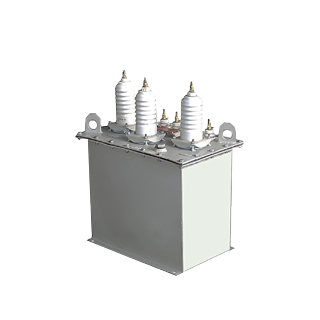

НАМИТ-6 трансформаторы напряжения антирезонансные (КТЗ)

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,075 кВА, 0,2 кВА, 0,3 кВА, 0,6 кВА, 0,15 кВА

Класс напряжения: 6 кВ

Тип изоляции: Масло

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы напряжения антирезонансные НАМИТ-6 используются для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Трансформаторы НАМИТ-6 работают в электрических сетях переменного тока 6 кВ (промышленной частоты), с изолированной нейтралью или заземленной через дугогасящий реактор. Приборы относятся к трехфазным трансформаторам.

Измерительные трансформаторы НАМИТ-6 устанавливаются в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий.

Технические характеристики

Напряжение первичной обмотки 6 кВ
Напряжение вторичной обмотки 0,1 кВ
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 3
Номинальная вторичная нагрузка 30 ВА
Схема и группа соединения обмоток Y/Yn-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения У3

Структура обозначения, пример заказа

НАМИТ
6
1,0
150
У3

Климатическое исполнение

Номинальная мощность основной вторичной обмотки в классе точности, ВА

Класс точности основной вторичной обмотки

Номинальное напряжение первичной обмотки, кВ

Наименование модели

Стандартный комплект поставки

  • Трансформатор НАМИТ-6.
  • Паспорт.
