Защита трансформаторов от перегрузки

Для защиты от перенапряжения трансформаторов используются предохранители. При аварийном отключении одного из трансформаторов, несколько аналогичных устройств вводятся в работу и компенсируют номинальное напряжение в сети, благодаря чему удается избежать аварийной ситуации.

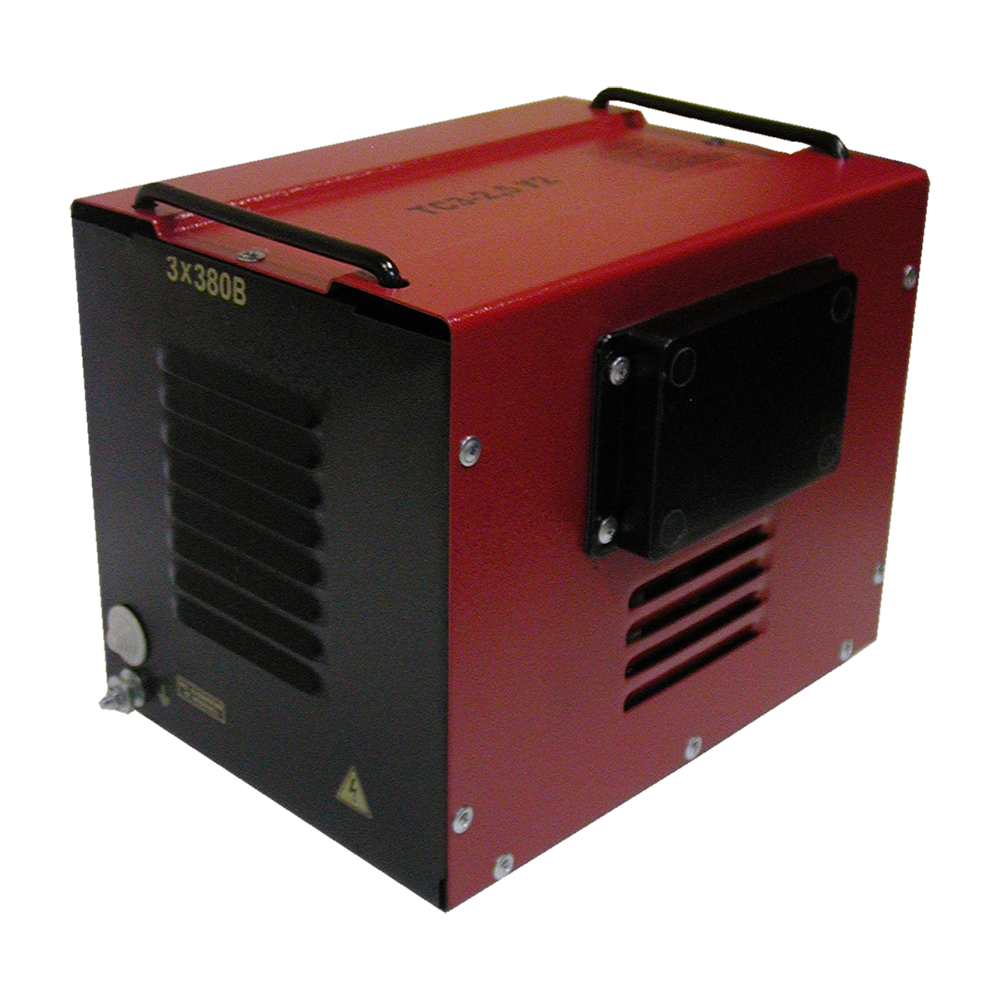

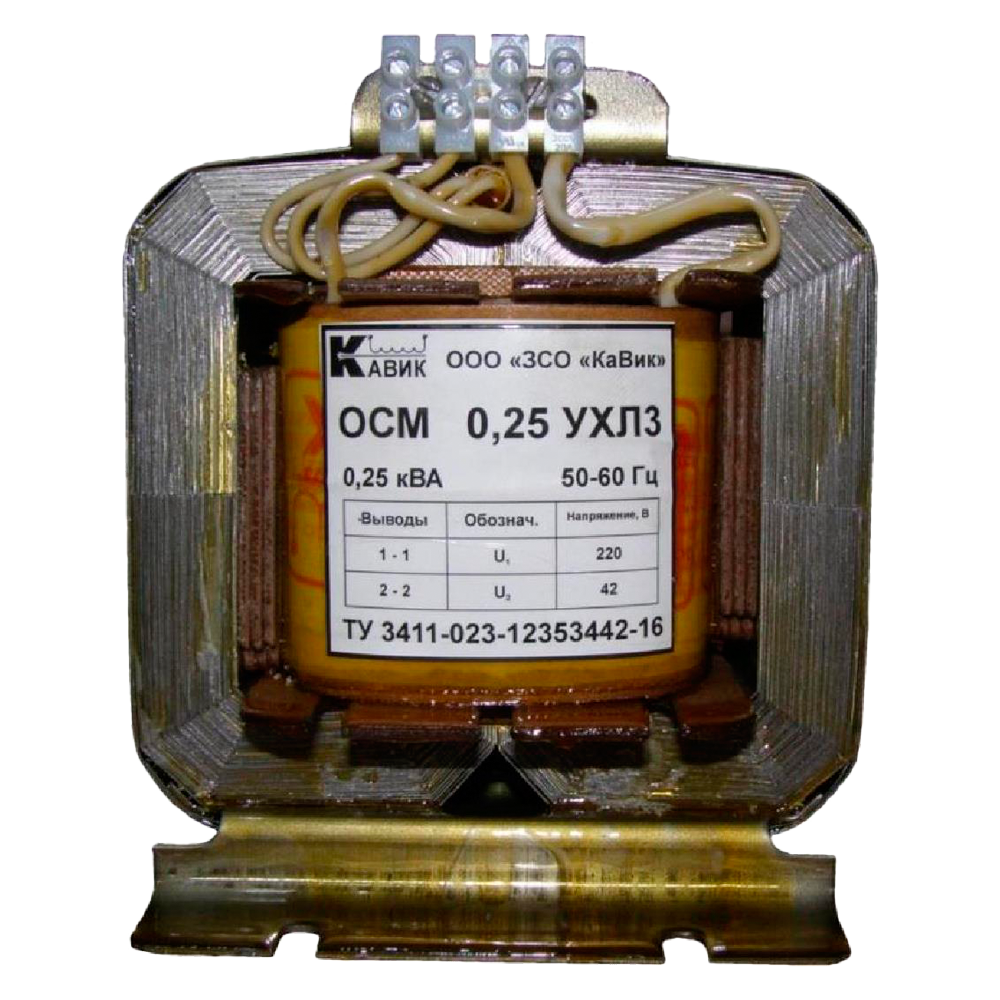

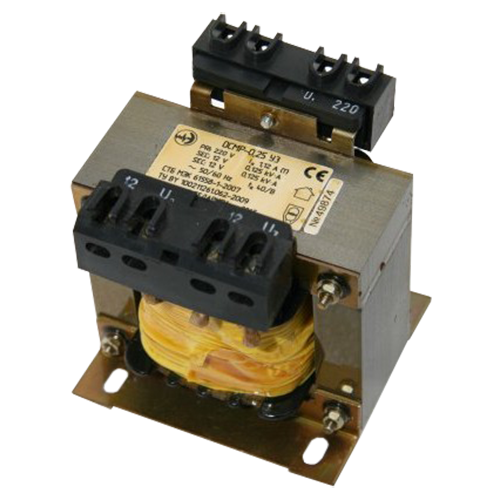

ОСМ-0.25 ТСЗ трансформатор ОСМР трансформатор
ОСМ, ОСМ1 трансформаторы силовые сухие многоцелевого назначения ТСЗ трансформаторы трёхфазные сухие ОСМР трансформаторы силовые сухие разделительные многоцелевого назначения

Виды защиты силовых трансформаторов

  • Предохранители и трехфазные выключатели,
  • Газовая защита,
  • Автоматическая релейная защита,
  • Дифференциальная защита.

Предохранители и трехфазные выключатели

Данный вид защиты применяется для контроля в мощных распределительных сетях. Предохранители и трехфазные выключатели осуществляют защиту от грозовых скачков напряжения. Очень эффективны в условиях производства для защиты и стабилизации напряжения.

Газовая защита

В стандартных защитах силовых трансформаторов имеются газовые реле, состоящие из двух отделений. Первое отделение служит для контроля нагнетающего газа из масла, устанавливается над расширительным баком. Когда уровень газа, проходящего через масло, доходит до максимума, реле начинает выпускать газ. Данный процесс происходит в виде небольших выхлопов или постепенного открытия клапанов. Сигнализатором уровня газа служит поплавок.


Газовое реле поплавкового типа: 1 - корпус, 2,5 - контакты, 3 - стержень, 4 - изоляция выводов, 6 - крышка, 7 - рамка, 8 - ось, 9 - верхний поплавок, 10 - нижний поплавок.

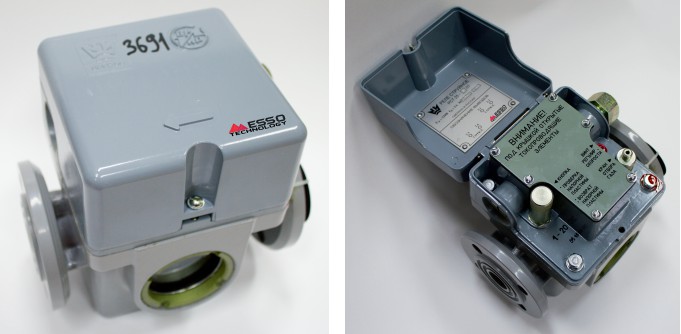

Газовое реле  РГТ-80

Индикатор может не только показывать уровень, но и контролировать проходимость газов, а так же диагностировать работу трансформатора в целом.

Второе отделение реле подключается к масляному контуру трансформатора и соединяет его вертикальные каналы, открывая путь для поднимающегося газа.

Мембрана в расширительном баке является индикатором изменения давления. Повышение давления масла сжимает мембрану, диафрагма начинает двигаться. Движение диафрагмы может спровоцировать изменение атмосферного давления. При движении диафрагмы срабатывает специальный клапан отключающий трансформатор и включающий короткозамыкатель. Мембрана газового реле довольно хрупкая деталь, перестающая корректно работать при минимальном отклонении или повреждении (нуждается в полной замене).

Автоматическая релейная защита

Реле защиты трансформатора представляет собой небольшую емкость с маслом совмещенную с соединительной трубкой, выходящей из главного резервуара устройства. Реле используются в таких установках как трансформаторы дуговой плавки, морская техника и д.р. Реле защищают трансформаторы от коротких замыканий. Реле защиты состоят из двух элементов: резервуара и поплавка. Поплавок двигается вверх или вниз в зависимости от уровня масла, на поплавке устанавливается ртутный выключатель.

Нижний элемент реле состоит из перегородки ртутного индикатора. Данный элемент крепится напротив входа реле в трансформатор таким образом, что при поступлении масла с высоким давлением происходит его вытеснение.

Принцип действия релейной защиты довольно прост. Ртутный индикатор отключает трансформатор от сети когда падает уровень масла в баке трансформатора. Уровень масла подает в случае различных неисправностей, таких как нарушение изоляции, поломка сердечника и д.р.

Реле защиты

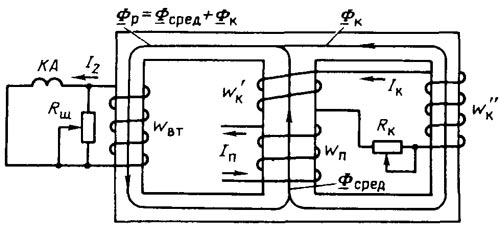

Принцип выполнения реле РНТ

Дифференциальная защита трансформаторов

Дифференциальная защита устанавливается в высоковольтных сухих трансформаторах мощностью не более 5MVA с выключателями и контроллерами для защиты от замыканий и перенапряжений.

У дифференциальной защиты есть ряд преимуществ:

  • Есть возможность обнаружения неисправности в ТМГ изоляционного масла,
  • Дифференциальное реле сразу реагирует на любые повреждения цепей в зависимости от их классификации.
  • Данные защитные устройства могут самостоятельно выявлять практически все ошибки.

Дифференциальные реле имеют самый простой принцип работы и устанавливаются непосредственно в трансформаторный шкаф. Реле сравнивают первичный и вторичный ток, в случае дисбаланса срабатывает защита.

Защита трансформатора в целом основана на контроле неравенства различных номинальных показателей: уровня масла, тока, напряжения сети и т. д.
