Физико-химические методы оценки состояния силовых трансформаторов в условиях эксплуатации. Показатели оценки состояния бумажной изоляции.

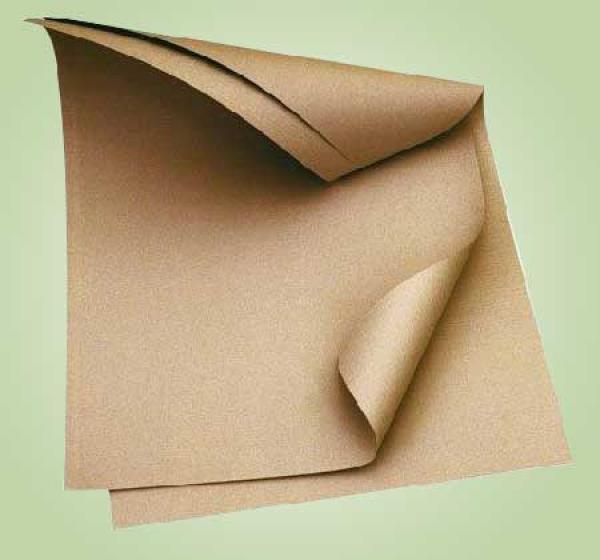

В процессе эксплуатации силового трансформатора целлюлозная изоляция обмоток претерпевает деградацию, обусловленную развитием процессов деструкции и дегидратации, сопровождающихся ухудшением ее физико-химических свойств. Это проявляется в снижении механической прочности, окислении и образовании пор, хемосорбции кислых продуктов, образующихся в процессе старения трансформаторного масла, а также соединений металлов переменной валентности.

Из-за сложного взаимодействия параллельных и последовательных химических процессов, приводящих к деградации, и большого количества влияющих факторов, не представляется возможным прогнозировать степень износа изоляции обмоток путем анализа воздействий эксплуатационных факторов. Следует так же отметить, что электрическая прочность пропитанной маслом бумаги в результате ее старения существенно не изменяется, так как разрушенные участки целлюлозной изоляции немедленно заполняются маслом и электрические показатели (сопротивление и тангенс угла диэлектрических потерь изоляции) существенно не изменяются и не могут служить индикаторами старения.

Оценка износа изоляции обмоток для каждого конкретного трансформатора должна включать непосредственный анализ физико-химического состояния целлюлозной изоляции и сопутствующих показателей, свидетельствующих о степени развития ее деградации. При этом необходимо иметь набор диагностических признаков, позволяющих объективно оценивать степень износа изоляции и принимать решение о возможности и целесообразности дальнейшей эксплуатации трансформатора.

Формирование набора диагностических признаков должно основываться на анализе физико-химических процессов, происходящих в целлюлозной изоляции под воздействием эксплуатационных факторов. Среди этих факторов можно выделить наиболее значимые в плане влияния их на скорость развития деградации: электрическое поле, температура, наличие воздуха (кислорода), наличие химически активных примесей (продуктов старения), наличие влаги.

К настоящему времени накоплен достаточно обширный фактический материал по влиянию на целлюлозу различных факторов. Это позволяет выделить основные физико-химические процессы, приводящие к деградации изоляции обмоток в процессе эксплуатации силовых трансформаторов:

  • каталитический кислотный алкоголиз;
  • термическая деструкция и дегидратация;
  • гидролиз целлюлозной изоляции;
  • окислительная деструкция при воздействии кислых продуктов старения масла и содержащихся в нем окислителей.

Существенное влияние на ускорение старения целлюлозной изоляции в среде жидкого диэлектрика оказывает электрическое поле. Оно усиливает воздействие практически всех физико-химических факторов, а также способствует адсорбции на поверхности целлюлозной изоляции продуктов старения трансформаторного масла и конструкционных материалов.

Воздействие электрического поля ускоряет и другой важный процесс деградации целлюлозы - каталитический кислотный алкоголиз при действии гидроксилсодержащих углеводородов (спиртов) в присутствии низкомолекулярных органических кислот и других продуктов, образующихся в масле в процессе старения. Высокая степень влияния этого процесса на деградацию изоляции обмоток обусловлена тем, что трансформаторное масло по своим физико-химическим характеристикам является лучшим пластификатором для целлюлозной изоляции, чем вода. Наличие в целлюлозной изоляции участков с сильным межмолекулярным взаимодействием, т.е. полностью «кристаллических», недоступных для масла областей, в общем случае составляет не более 20%, и с увеличением времени эксплуатации будет уменьшаться под действием электрического поля и других эксплуатационных факторов (температуры, наличия химически активных примесей и др.).

Гидролиз целлюлозной изоляции, протекающий параллельно с процессом кислотного алкоголиза, по сравнению с ним вносит существенно меньший вклад в общий процесс деградации. Это обусловлено достаточно низким содержанием влаги в изоляции трансформатора при нормальной его эксплуатации.

Важным фактором старения целлюлозной изоляции является ее термолиз, вызванный повышенной температурой. Под воздействием высокой температуры (более 90 °С) в целлюлозной изоляции, помимо ускорения перечисленных выше процессов, активизируются также процессы термической деградации - деструкция и дегидратация в аморфных и мезоморфных областях с образованием фурфурола и фурановых соединений.

Наряду с указанными процессами деградации, в процессе эксплуатации происходит окислительная деструкция целлюлозной изоляции при воздействии кислых продуктов старения масла и содержащихся в них окислителей. Этот процесс приводит к образованию в макромолекулах полимера окисленных (главным образом карбоксильных) групп и нарушениям в ее структуре. Разрушение структуры целлюлозной изоляции и образование окисленных групп приводит к хемосорбции низкомолекулярных продуктов деструкции, а также кислых продуктов старения масла, ионов меди и железа, образующихся при коррозии металлических компонентов трансформатора в процессе его эксплуатации. Данный процесс сопровождается выделением в масло оксида и диоксида углерода, а визуальным признаком каталитической термоокислительной деструкции целлюлозной изоляции обмоток является ее темно-коричневый цвет.

Рассмотренные процессы деградации целлюлозной изоляции обмоток (каталитический кислотный алкоголиз, термическая деструкция и дегидратация, гидролиз и окислительная деструкция) являются наиболее значимыми и приводят к снижению механической прочности бумаги и образованию воды.

Для оценки состояния бумажной изоляции обмоток предусмотрено два метода:

  • по наличию фурановых соединений в масле;
  • по степени полимеризации образцов изоляции

Следует отметить, что деструкция целлюлозной изоляции в процессе эксплуатации трансформатора может сопровождаться выделением в трансформаторное масло фурановых соединений: фурфурол (2-фурфурол), 5-гидроксиметилфурфурол, фурфуриловый спирт (2-фурфурилакогояь), 2-ацетилфуран, метилфурфурол (2 -метил-2 -фурфурол) и ряда других, основными из которых следует считать фурфурол и гидроксиметилфурфурол. При этом, согласно полярности, 80% фурфурола растворяется в изоляционном масле, а гидроксиметилфурфурол в большей степени адсорбируется на бумажной изоляции, чем переходит в трансформаторное масло.

Допустимое значение содержания фурановых соединений (ограничивающего область нормального состояния) установлено не более 0,0015 % массы (в том числе фурфурола - 0,001 % массы). Однако выход этих соединений в процессе деградации изоляции не является стехиометрическим в отношении числа разрывов в средней по массе макромолекуле целлюлозы. Поэтому данный показатель не отражает реально степень деструкции целлюлозы. Наличие в масле фурановых соединений может свидетельствовать лишь о локально протекающем процессе деструкции и не отражает динамику деградации целлюлозной изоляции. К тому же фурановые соединения разлагаются в кислой среде с образованием продуктов нефуранового типа. Кроме того, при наличии в трансформаторе термосифонного фильтра образующиеся фурановые соединения адсорбируются на силикагеле и распадаются в кислой среде.

Объективным показателем, позволяющим оценивать степень износа изоляции обмоток, является степень полимеризации, прямо характеризующая глубину ее физико-химического разрушения в процессе эксплуатации. При этом снижение степени полимеризации имеет монотонную зависимость и отражает монотонное уменьшение механической прочности изоляции, что определяет детерминированную диагностическую ценность использования данного показателя.

Как указывалось выше, для оценки состояния бумажной изоляции обмоток силовых трансформаторов предусмотрено измерение степени полимеризации образцов этой изоляции. При этом ресурс бумажной изоляции обмоток считается исчерпанным при снижении значения степени полимеризации до 250 единиц.

Для объективной оценки износа изоляции обмоток трансформатора необходимо проводить измерение степени полимеризации образца витковой изоляции, отобранной в одной из верхних катушек. Отбор образца витковой изоляции может быть выполнен на отключенном трансформаторе, как при капитальном ремонте, так и при осуществлении частичного слива масла. Представительность заложенного в трансформатор образца целлюлозной изоляции, а также образцов барьерной изоляции, в отношении достигнутого уровня деструкции изоляции обмоток не обеспечивается в полной мере, поскольку такие образцы расположены в баке трансформатора в условиях, не отвечающих наиболее нагретой зоне.

В отношении деструкции витковой изоляции обмоток необходимо отметить, что достижение значения 250 ед. может оцениваться как не менее чем 4-кратное снижение механической прочности изоляции по отношению к исходной. Это резко повышает риск возникновения витковых замыканий и повреждения трансформатора при возникновении механических усилий, в первую очередь при протекании сквозных токов коротких замыканий.

Значимость процесса дегидратации напрямую связана со степенью износа бумажной изоляции обмоток. Если выход воды из бумаги, имеющей степень полимеризации более 300 ед., составляет порядка 10-3 - 10-2 % массы и не оказывает существенного влияния на работоспособность изоляции, то при достижении значений степени полимеризации ниже 250 ед. выход воды из-за дегидратации может составлять более 6% массы, а это приводит к снижению электрической прочности изоляции.

Измерения степени полимеризации для получения объективной оценки износа изоляции необходимо проводить посредством определения вязкостных характеристик растворов целлюлозной изоляции в кадмийэтилендиаминовом комплексе. Это позволяет обеспечить отсутствие значимых деструктивных изменений в испытуемых образцах целлюлозы, в том числе и окисленных. Применение других растворителей, как правило, вызывает химическую деструкцию целлюлозы. Проведение анализа степени полимеризации изоляции путем перевода ее в эфиры может привести к завышенным значениям показателя вследствие растворения низкомолекулярной фракции и, как следствие, к ошибочным выводам.




Источник: © Львов М.Ю., Кутлер П.П. Физико-химические методы в практике оценки состояния силовых трансформаторов в условиях эксплуатации: Учебно-методическое пособие. - М.: ИУЭ ГУУ, ВИПК-энерго, ИПК госслужбы, 2003. - 20 с
