Электрические трансформаторы

Электрический трансформатор - это статическое устройство, служащее для преобразования величины переменного напряжения.

Действие трансформаторов основано на явлении электромагнитной индукции. Трансформатор состоит из одной первичной обмотки, одной или нескольких вторичных обмоток и ферромагнитного магнитопровода, обычно замкнутой формы. Все обмотки расположены на магнитопроводе и индуктивно связаны между собой. Иногда вторичной обмоткой служит часть первичной, или наоборот. Такие трансформаторы называются автотрансформаторами.

Концы первичной обмотки подключают к источнику переменного напряжения, а концы вторичной — к потребителям. Переменный ток в первичной обмотке приводит к появлению в магнитопроводе переменного магнитного потока, который создаёт в первичной и вторичной обмотках электродвижущие силы (ЭДС). Эти ЭДС пропорциональны количеству витков в соответствующих обмотках. Отношение ЭДС в первичной обмотке к ЭДС во вторичной обмотке называют коэффициентом трансформации.

I. Силовые трансформаторы

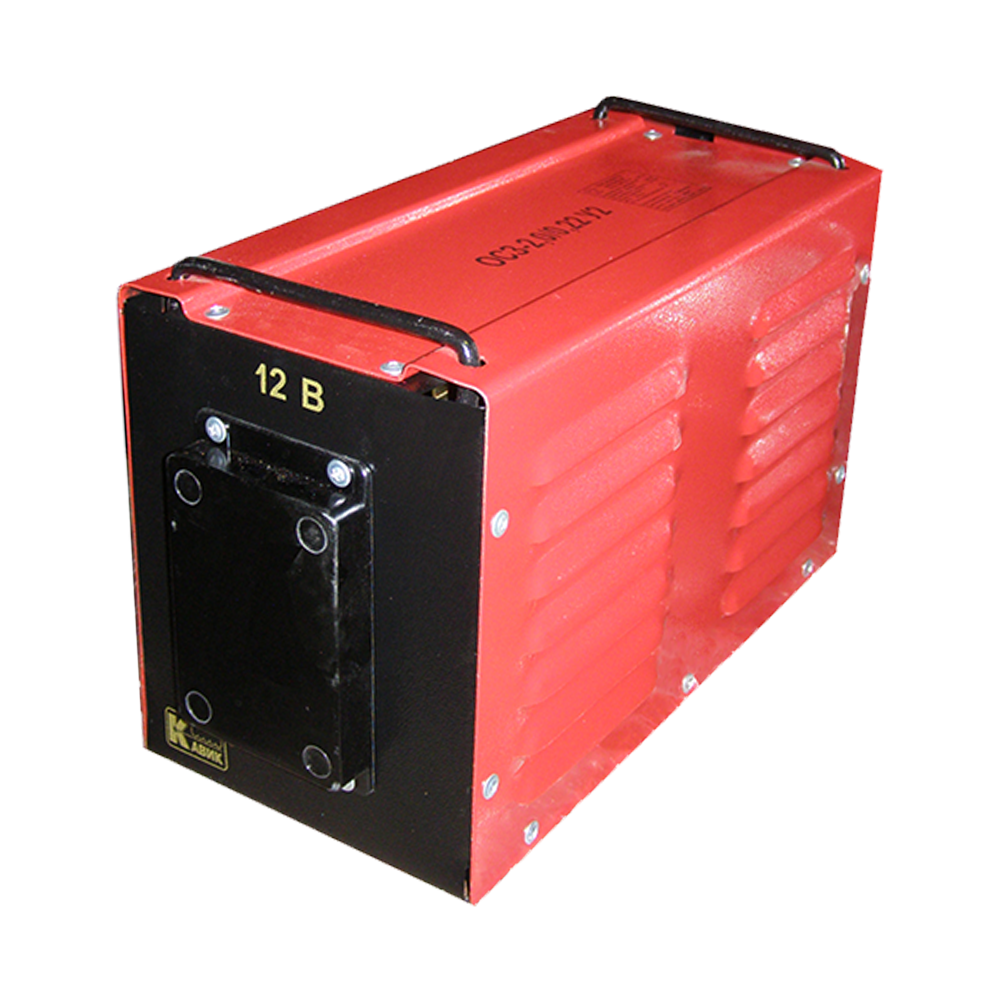

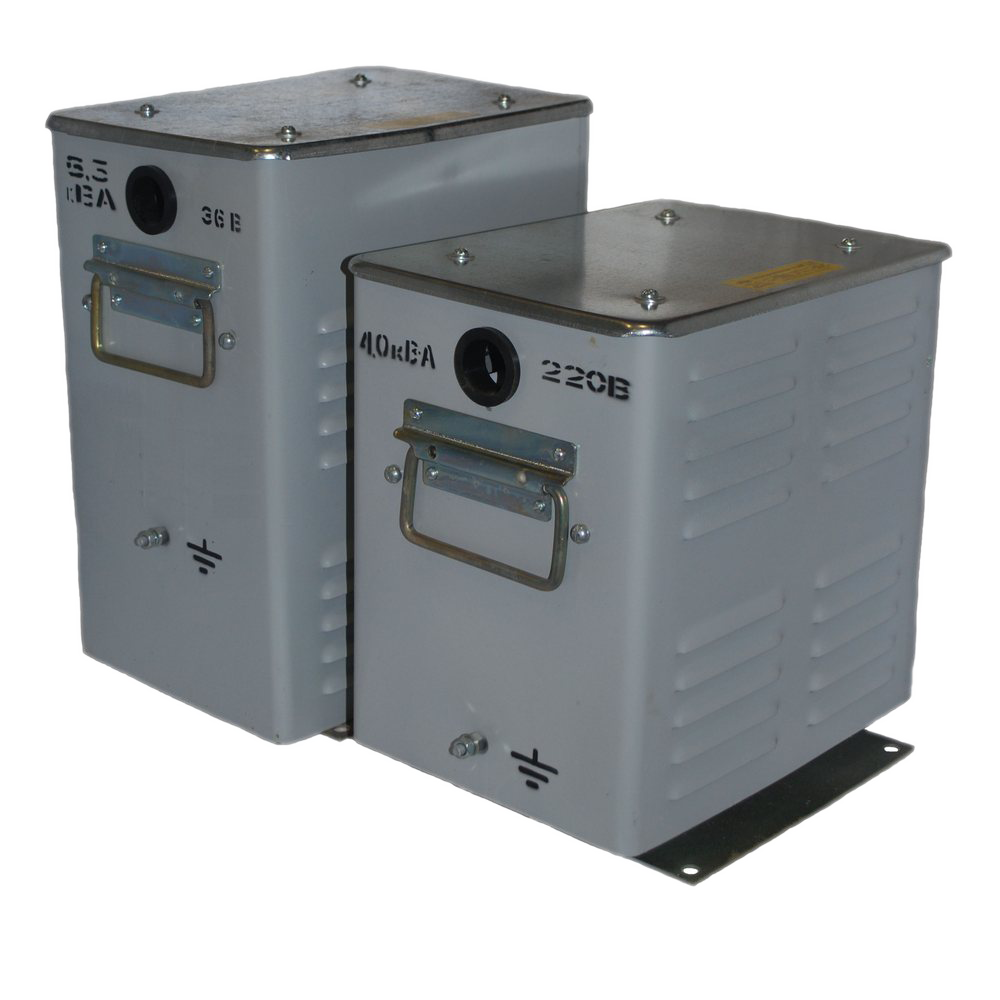

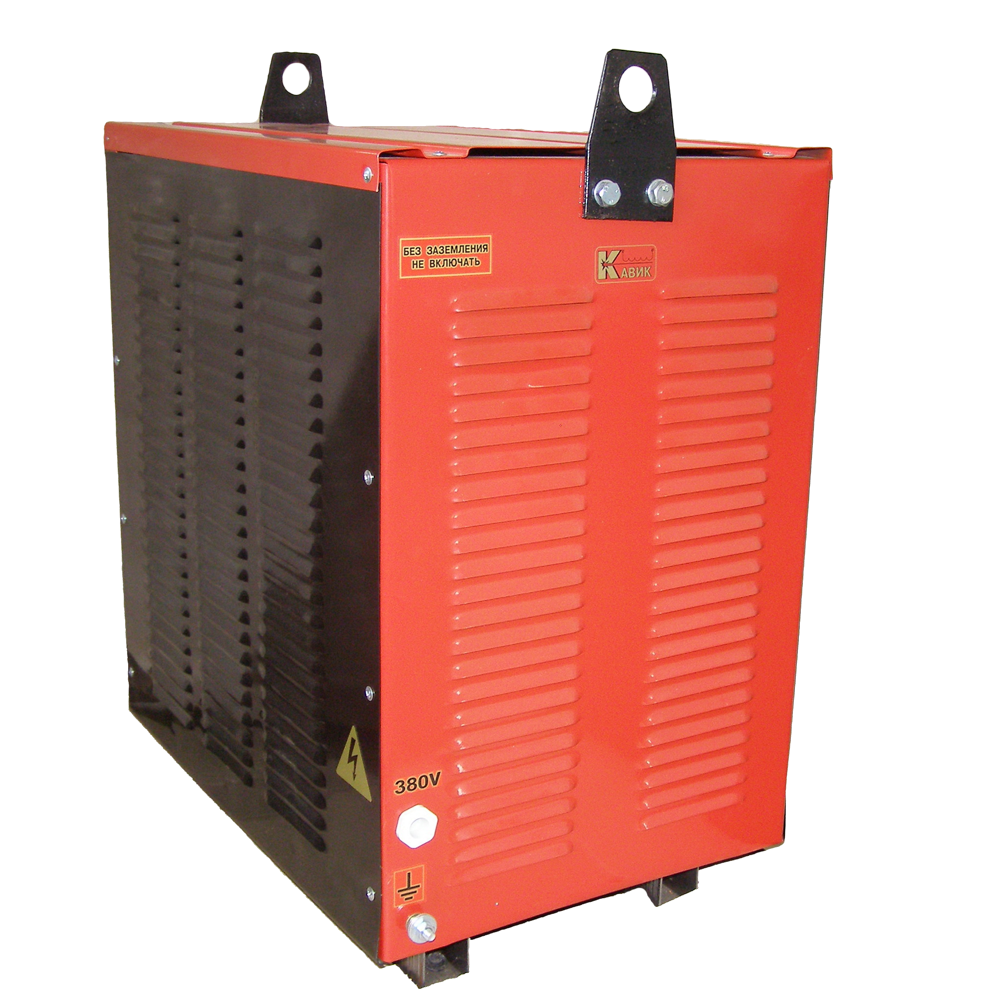

Силовые трансформаторы - это наиболее распространенный вид электрических трансформаторов. Они служат для преобразования энергии переменного тока в электрических сетях энергетических систем, в радиотехнических устройствах, системах автоматики и др. и работают при постоянном действующем значении напряжения. Мощные силовые трансформаторыимеют КПД до 99%. Их обмотки изготовляют, как правило, из меди, магнитопроводы — из листов холоднокатаной электротехнической стали. Магнитопровод и обмотки силового трансформатора обычно помещают в бак, заполненный минеральным маслом, которое служит для изоляции и охлаждения обмоток. Масляные трансформаторы обычно устанавливают на открытом воздухе. Трансформаторы без масляного охлаждения называются сухими. Для лучшего отвода тепла силовые трансформаторы могут снабжаться радиаторами.

Помимо силовых, существуют трансформаторы различных типов и назначения: для измерения больших напряжений и токов (измерительные), для преобразования напряжения синусоидальной формы в импульсное (пик-трансформаторы), для преобразования импульсов тока и напряжения (импульсные), для выделения переменной составляющей тока, для разделения электрических цепей на гальванически не связанные между собой части, для их согласования и т.д.

II. Измерительные трансформаторы

Измерительный трансформатор - это электрический трансформатор, на первичную обмотку которого воздействует измеряемый ток или напряжение, а вторичная, понижающая, включена на измерительные приборы и реле защиты. Измерительные трансформаторы применяют главным образом в распределительных устройствах и в цепях переменного тока высокого напряжения для безопасных измерений силы тока, напряжения, мощности, энергии. С помощью измерительных трансформаторов можно измерять различные значения электрических величин электроизмерительными приборами. Различают измерительные трансформаторы напряжения (для включения вольтметров, частотомеров, параллельных цепей ваттметров, счётчиков, фазометров и реле напряжения) и измерительные трансформаторы тока (для включения амперметров, последовательных цепей ваттметров, счётчиков, фазометров и реле тока).

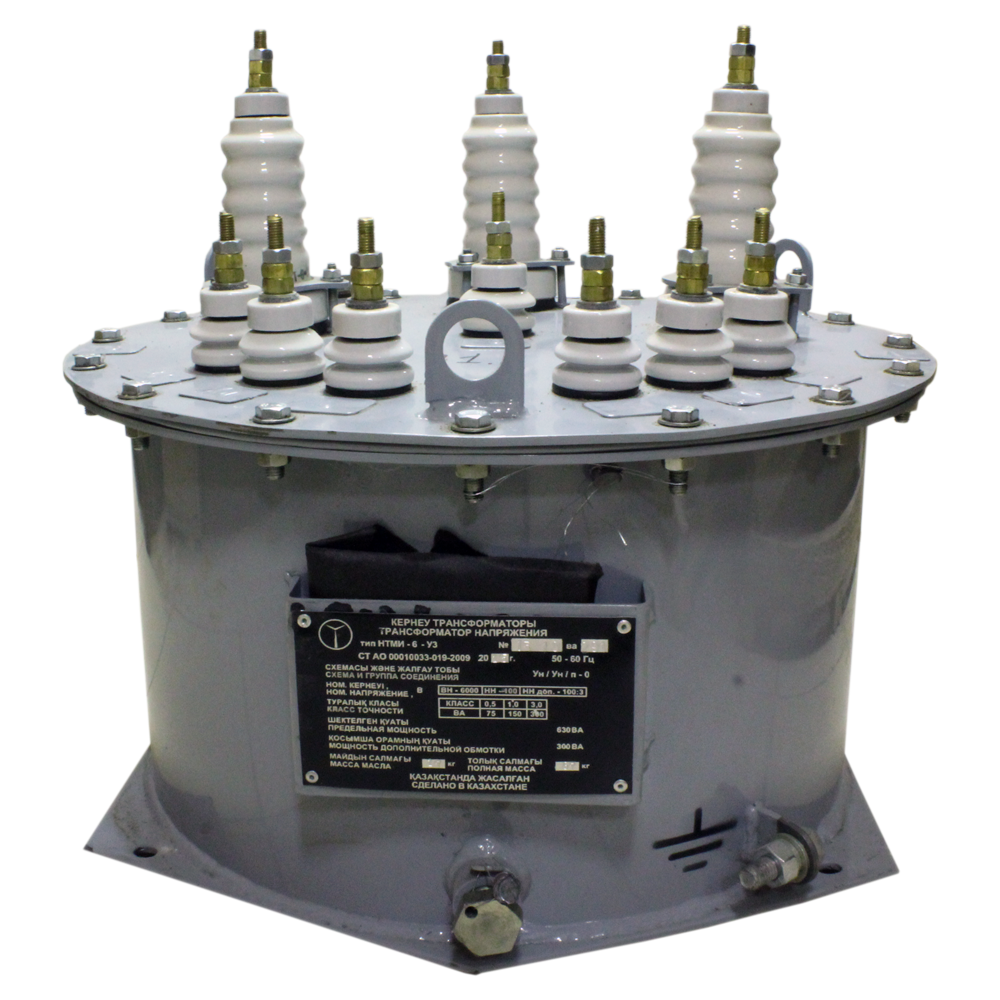

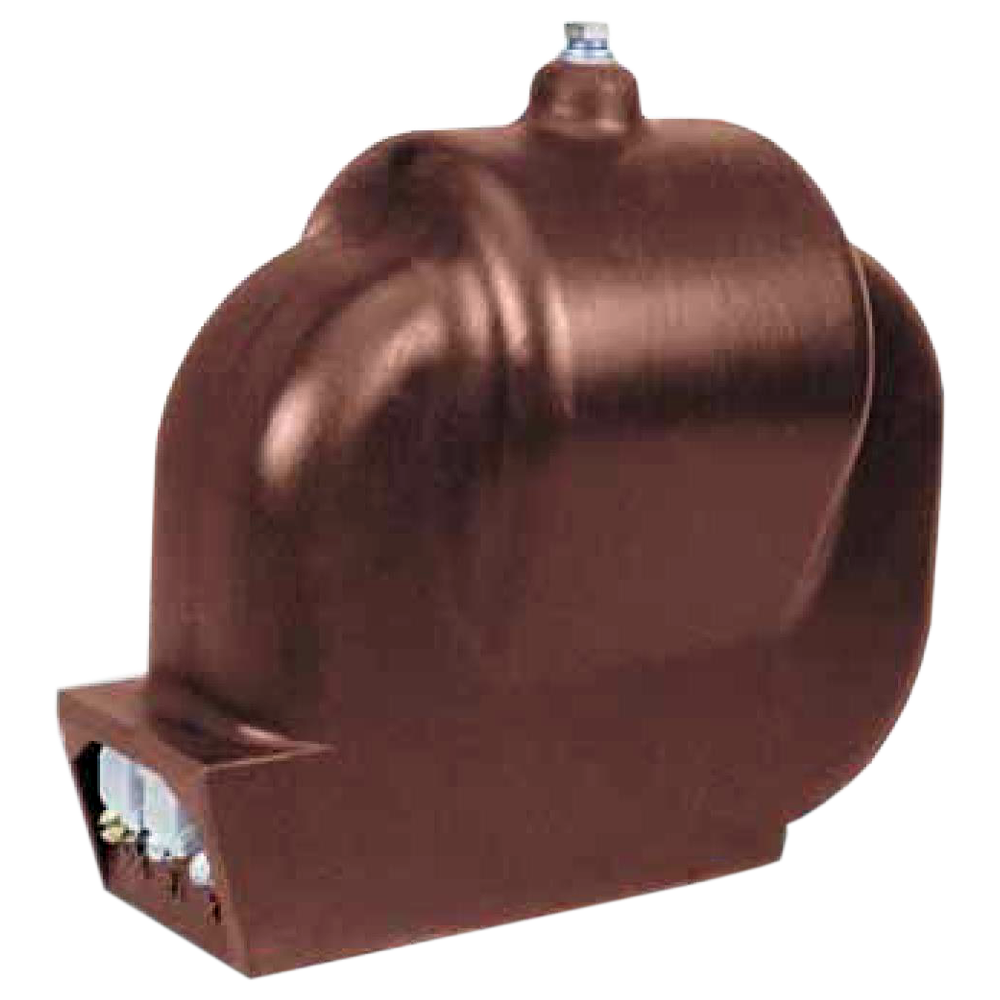

Измерительные трансформаторы напряжения предназначены для преобразования высокого напряжения в низкое в цепях измерения и контроля. Применение трансформаторов напряжения позволяет изолировать цепи вольтметров, частотомеров, электрических счётчиков, устройств автоматического управления и контроля и т.д. от цепи высокого напряжения и создаёт возможность стандартизации номинального напряжения контрольно-измерительной аппаратуры.

Трансформаторы напряжения подразделяются на:

  • трансформаторы переменного напряжения,
  • трансформаторы постоянного напряжения.

Первичная обмотка трансформатора переменного напряжения состоит из большого числа витков и подключается к цепи с измеряемым напряжением параллельно. К зажимам вторичной обмотки с числом витков во много раз меньшим подсоединяют измерительные приборы или контрольные устройства. Так как внутреннее сопротивление последних относительно велико, трансформатор работает в условиях, близких к режиму холостого хода, что позволяет (пренебрегая потерями напряжения в обмотках) считать напряжения на первичной и вторичной обмотках пропорциональными количеству витков в обмотках. Зная коэффициент трансформации можно по результатам измерения низкого напряжения во вторичной обмотке определять высокое первичное напряжение.

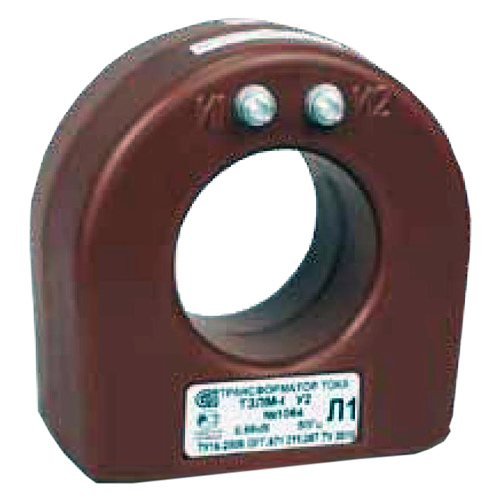

Измерительные трансформаторы тока предназначены для измерения и контроля больших токов с использованием стандартных измерительных приборов и устройств автоматического управления и контроля. Одновременно трансформаторы тока служат для изоляции аппаратуры от потенциала сети, в которой производится измерение.


Трансформаторы тока подразделяются на:

  • трансформаторы переменного тока,
  • трансформаторы постоянного тока.

Первичная обмотка трансформаторов переменного тока состоит из одного или нескольких витков провода относительно большого сечения и включается последовательно в цепь измеряемого тока. Вторичная обмотка состоит из большого числа витков провода сравнительно малого сечения; к ней подключают приборы и устройства с пренебрежимо малым внутренним сопротивлением (амперметры, счётчики, реле и т.п.). Отличительной особенность трансформаторов тока - независимость тока в первичной обмотке от режима работы вторичной обмотки (практически она короткозамкнута). Это позволяет, при известном коэффициенте трансформации, определять большой ток в первичной обмотке, измеряя относительно слабый ток во вторичной.

Трансформаторы тока классифицируют по:

  • назначению (измерительные, защитные, промежуточные, лабораторные),
  • способу установки (наружные, внутренние, встроенные в электрические аппараты и машины, накладные, надеваемые на проходные изоляторы, переносные),
  • числу ступеней (одноступенчатые, каскадные),
  • способу крепления (проходные, в том числе электроизмерительные клещи, опорные),
  • числу витков первичной обмотки (одновитковые, или стержневые, многовитковые),
  • рабочему напряжению (низкого напряжения, высокого напряжения),
  • виду изоляции обмоток (с сухой, бумажно-масляной, компаундной изоляцией).

III. Автотрансформаторы

Автотрансформатор - это электрический трансформатор, все обмотки которого гальванически соединены друг с другом. При малых коэффициентах трансформации автотрансформаторы легче и дешевле многообмоточных трансформаторов. Недостаток автотрансформаторов заключается в невозможности гальванического обособления цепей. Автотрансформаторы служат преобразователями электрического напряжения в пусковых устройствах мощных электродвигателей переменного тока, в схемах релейной защиты для плавного регулирования напряжения и др. Регулируемые автотрансформаторы позволяют благодаря механическому перемещению точки отвода вторичного напряжения сохранить его постоянным при изменениях первичного напряжения.

IV. Импульсные трансформаторы

Импульсный трансформатор - имеет ферромагнитный сердечник и применяется для преобразования импульсов электрического тока или напряжения. Импульсные трансформаторы в радиолокации, импульсной радиосвязи, автоматике и вычислительной технике применяют для согласования источника импульсов с нагрузкой, изменения полярности импульсов, разделения электрических цепей по постоянному и переменному току, сложения сигналов, поджигания импульсных ламп и т. д. Основное требование, предъявляемое к импульсным трансформаторам, - передача импульса с минимальными искажениями формы. Для этого необходимо, чтобы межвитковые ёмкости обмоток, паразитные ёмкости монтажа и индуктивность рассеяния трансформатора были минимальными. Уменьшение межвитковых ёмкостей достигается применением сердечников малых размеров, соответствующей намоткой и взаимным расположением обмоток, а также уменьшением числа витков (при этом снижается коэффициент трансформации). Сердечники импульсных трансформаторов изготавливаются из пермаллоя, кремнистой трансформаторной стали, ферритов и других материалов с высокой магнитной проницаемостью. Для уменьшения потерь на вихревые токи сердечники импульсных трансформаторов навивают из ферромагнитной ленты толщиной до 10 мкм; поверхность ленты покрывают изолирующим слоем. Ферритовые сердечники, имеющие малые потери на вихревые токи, изготавливают методами порошковой металлургии. Первичная обмотка импульсного трансформатора обычно содержит от 50 до 200 витков, коэффициент трансформации выбирается от 0,25 до 5, а в некоторых случаях до 100 и выше.

V. Пик-трансформаторы

Пик-трансформатор - это электрический трансформатор, преобразующий напряжение синусоидальной формы в импульсное напряжение с изменяющейся через каждые полпериода полярностью. Простейший пик-трансформатор имеет магнитопровод с разной толщиной стержней. Вторичная обмотка располагается на более тонком стержне. При протекании в первичной обмотке синусоидального тока в магнитопроводе возникает магнитный поток, который уже при малых значениях силы тока насыщает тонкий стержень магнитопровода, вследствие чего ЭДС, индуцированная во вторичной обмотке, имеет импульсный (пиковый) характер. Пик-трансформаторы используются как генераторы импульсов главным образом в исследовательских установках высокого напряжения, а также в устройствах автоматики.

Трансформаторные масла - это нефтяные или синтетические масла, применяемые в качестве электроизолирующей и теплоотводящей среды в трансформаторах и другом маслонаполненном электрооборудовании, а также в масляных выключателях для гашения электрической дуги при отключении тока. Основная доля трансформаторных масел приходится на масла нефтяные. Трансформаторное масло получают очисткой соответствующих нефтяных дистиллятов с помощью селективных растворителей (фенола, фурфурола), серной кислоты, адсорбентов или гидрированием. Процесс получения масел из сырья, содержащего парафиновые углеводороды, включает также стадию депарафинизации. Трансформаторные масла должны обладать высокой электрической прочностью и электрическим сопротивлением, минимальным тангенсом угла диэлектрических потерь, стабильностью к окислению, должны иметь малую вязкость, низкую испаряемость. Нефтяные трансформаторные масла имеют вязкость 6 - 10x10-6 м2/сек при 50 °С, температуру застывания не выше -45°С, температуру вспышки не ниже 135 °С, тангенс угла диэлектрических потерь не более 0,026 - 0,005 при 90 °С, диэлектрическая проницаемость 2,2 - 2,3; они не должны содержать воду и механические загрязнения. Из синтетических трансформаторных масел наибольшее распространение получили жидкости на основе хлорированных дифенилов и трихлорбензола (гексол, совтолы). В некоторых видах специальных трансформаторов применяются также углеводородные, кремнийорганические и фосфорорганические синтетические жидкости.
