ТТИ-5000.51 трансформатор тока измерительный лабораторный

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Лабораторный измерительный трансформатор тока ТТИ-5000.51 используется в цепях переменного тока промышленной частоты 50 Гц и номинальным напряжением 0,66 кВ при электрических измерениях и поверке трансформаторов тока в качестве рабочего эталона 1-ого (2-ого) разряда по ГОСТ 8.550 при помощи дифференциального компаратора (КТ-01, КНТ-03, КНТ-05, КНТ-05А), в диапазоне изменения тока от 0,2% до 200% номинального значения. Первичный номинальный ток трансформаторов варьируется в пределах 0,5...5000 А, вторичный номинальный ток должен составлять 1 А или 5 А класса точности 0,05 (0,2S). Также для проверки подходят трансформаторы тока с меньшей точностью по ГОСТ 8.217.

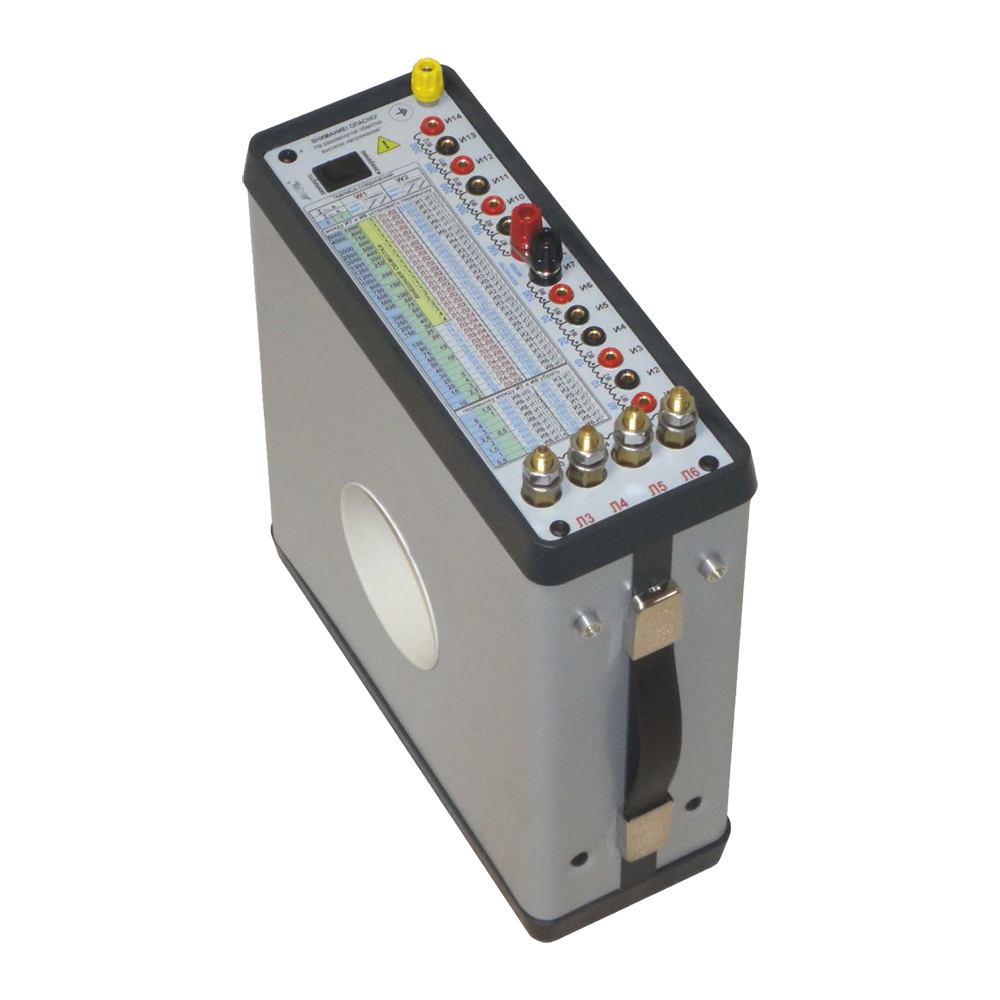

Трансформатор тока ТТИ-5000.51 конструктивно представляет собой кольцевой магнитопровод, изготовленный из аморфной стали, с расположенными на нем первичной и вторичной обмотками. Магнитопровод помещен в металлический корпус. На верхней части корпуса расположены клеммы выводов первичных и вторичных обмоток. В центральной части находится отверстие, предназначенное для размещения временной первичной обмотки для первичных токов свыше 100 А. На верхней части корпуса расположен зажим для подключения защитного заземления.

Характеристики трансформатора тока ТТИ-5000.51

Параметры

Значения

Номинальное напряжение, кВ

0,66

Номинальные значения первичного тока, А

0,5; 1; 1,5; 2; 2,5; 3; 4; 5; 10; 15; 20; 25; 30;40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; (1200; 1250; 1500; 2000; 2500; 3000: 4000; 5000)*

* - только для номинального вторичного тока 5 А

Номинальный вторичный ток, А

5 и 1

Сопротивление вторичной нагрузки при cos φ = 1, Ом

0,1

Номинальная частота, Гц

50

Номинальный класс точности

0,01 или 0,05

Пределы допускаемых погрешностей для ТТИ первого разряда

токовой, %

угловой, мин

I2ном

I1/I1ном, %

5

0,2

1-200

±0,02

±0,01

±1,2

±0,6

1

1

5-200

±0,02

±0,01

±1,2

±0,6

Пределы допускаемых погрешностей для ТТИ второго разряда

токовой, %

угловой, мин

I2ном

I1/I1ном, %

5

0,2

1-200

±0,10

±0,05

±5,0

±2,5

1

1

5-200

±0,10

±0,05

±5,0

±2,5

Габаритные размеры, мм, не более

100*300*270

Масса, кг, не более

10

Условия эксплуатации

Температура окружающего воздуха

10...35°С

Относительная влажность воздуха

30...80%

Атмосферное давление

84...106 кПа

Эксплуатационные характеристики

Наработка на отказ в рабочих условиях применения

не менее 50000 час

Среднее время восстановления

не более 50 час

Срок службы

не менее 25 лет

Стандартный комплект поставки

Наименование

Обозначение

Трансформатор тока измерительный лабораторный ТТИ-5000.51

ТМЕ 003.4.728.000-01 БТТ

Кабель

ТМЕ 003.6.701.000 КТТ

Руководство по эксплуатации

ТМЕ 003.4.728.000-01 РЭ

Формуляр

ТМЕ 003.4.728.000-01 ФО

Методика поверки

МП 24-262-2013

Упаковка

ТМЕ 003.6.883.000 УТТ
