ТТИ-100 трансформатор тока измерительный лабораторный

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Измерительный лабораторный трансформатор тока ТТИ-100 предназначен для использования в цепях переменного тока промышленной частоты 50 Гц и номинальным напряжением 0,66 кВ при электрических измерениях и поверке трансформаторов тока с первичными номинальными токами от 2 кА до 15 кА по ГОСТ 8.217 в качестве рабочего эталона 1-ого разряда по ГОСТ 8.550.

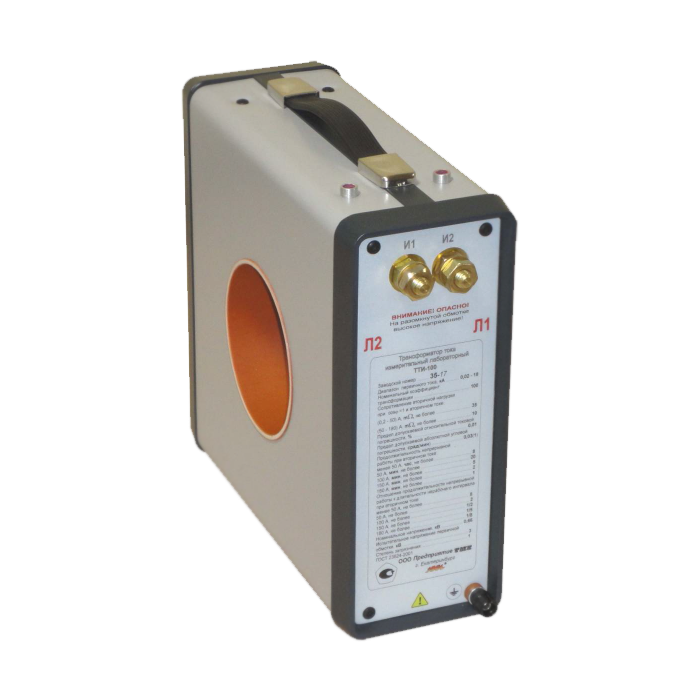

Лабораторный измерительный трансформатор тока ТТИ-100 собран в прямоугольном металлическом корпусе. На передней части прибора расположены клеммы для подключения вторичной обмотки. В центральной части трансформатора расположено отверстие, предназначенное для размещения временной первичной обмотки.

Характеристики трансформатора тока ТТИ-100

Параметры

Значения

Номинальное напряжение, кВ

0,66

Диапазон первичного тока, кА

0,02-18

Номинальный коэффициент трансформации

100

Предел допускаемой относительной токовой погрешности, %

0,01

Предел допускаемой абсолютной угловой погрешности, срад (минут)

0,03 (1)

Сопротивление вторичной нагрузки при cos ф = 1 и вторичном токе:
   (0,2 ÷ 50) А, мОм, не более
   (50 ÷ 180) А, мОм, не более


35
10

Номинальная частота, Гц

50

Габаритные размеры, мм, не более

100x300x270

Масса, кг, не более

10

Условия эксплуатации

Температура окружающего воздуха

10...35°С

Относительная влажность воздуха

30...80%

Эксплуатационные характеристики

Наработка на отказ в рабочих условиях применения

не менее 50000 час.

Стандартный комплект поставки

Наименование

Обозначение

Трансформатор тока измерительный лабораторный ТТИ-100

ТМЕ 006.4.728.000

Кабель

ТМЕ 006.6.701.00

Руководство по эксплуатации

ТМЕ 006.4.728.000 РЭ

Формуляр

ТМЕ 006.4.728.000 ФО

Методика поверки

МП 46-262-2005

Упаковка

ТМЕ 006.6.883.000
